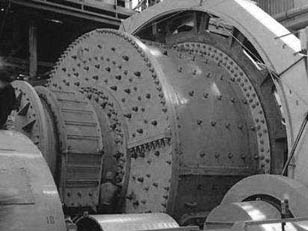

Система автоматизированной смазки подвенцовой шестерни вращающейся печи, мельниц, дробилок

Характеристики:
Исполнение станции

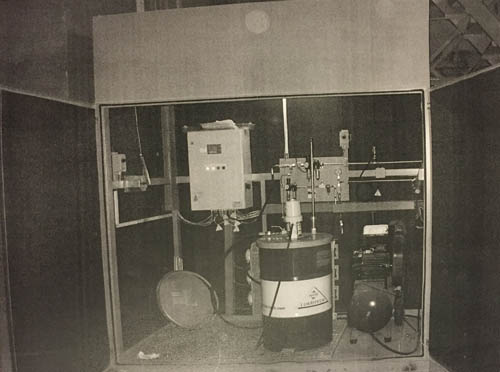

зимнее, в специальном обогреваемом шкафе
Привод бочкового насоса
пневматический
Передаточное число по давлению
50:1 (воздух-смазка)
Диапазон давления сжатого воздуха
3...9 бар
Контроль уровня смазки
датчик уровня поплавкового уровня
Шкаф управления
на базе оборудования Siemens

Состав системы распыления смазки для подвенцовых шестерен:

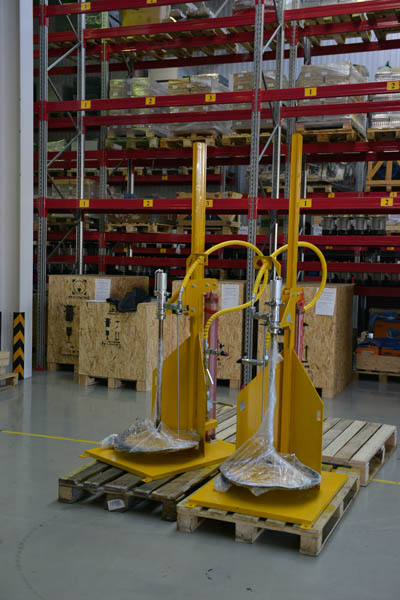

  • насосная станция на базе бочкового насоса;
  • блок подготовки воздуха типа (для привода насоса и панели распыления);
  • панель распыления;
  • шкаф управления;
  • компрессор (в случае отсутствия возможности подвода сжатого воздуха к месту установки системы).

Примечание: по желанию заказчика все трубопроводы могут быть защищены от воздействия низкой температуры с помощью подогревающих кабелей. Данное требование определяется протяженностью магистралей от насоса до потребителей и температурой окружающей среды в этой зоне.

Сжатый воздух подается пневмосистемой предприятия. Для нормальной работы системы необходима подача сухого воздуха под давлением 6...10 бар. Требования к воздуху зависит от режимов работы системы и технических требований к работе насоса и распылительных сопел (форсунок). В блоке подготовки воздуха происходит фильтрация и обогащение масляным туманом воздуха, давление которого настраивается на два уровня: для системы распыления и для управления пневмоприводом бочкового насоса.

  • Контроль работы распределителя (во время паузы).
  • Контроль цикла функционирования распределителя (во время цикла смазки).
  • Контроль воздуха для распыления.
  • Контроль минимального уровня.
Система может работать на несколько потребителей смазки - контуров. Количество распылительных панелей, подключаемых к одному насосному агрегату, определяется правильным расчетом потребного объема смазки и воздуха, их одновременной работы и режимами работы системы. В данном случае необходимо скорректировать тип компрессора, тип шкафа управления и тип насоса. Диаметр трубопроводов должен обеспечивать допустимую проходную способность при допустимых перепадах давления.
