Система двухлинейной густой смазки CTR-KV-B0120/1 боков станинных роликов перед и за клетью стана 5000

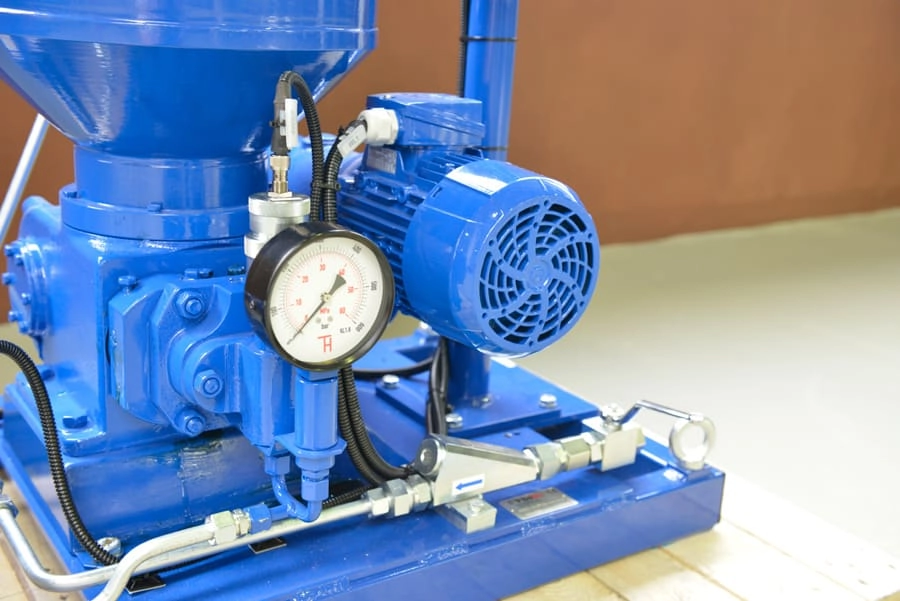

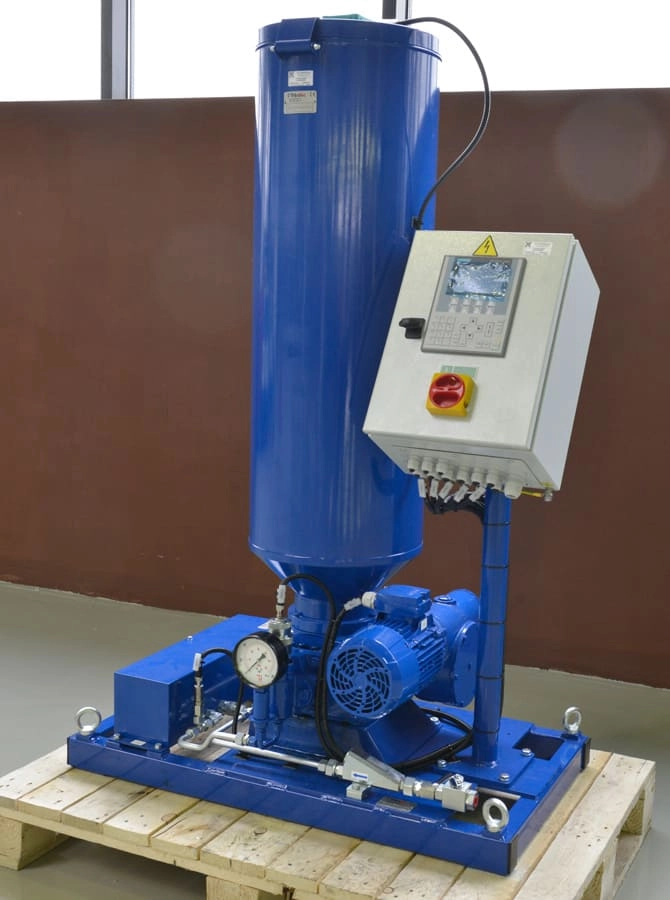

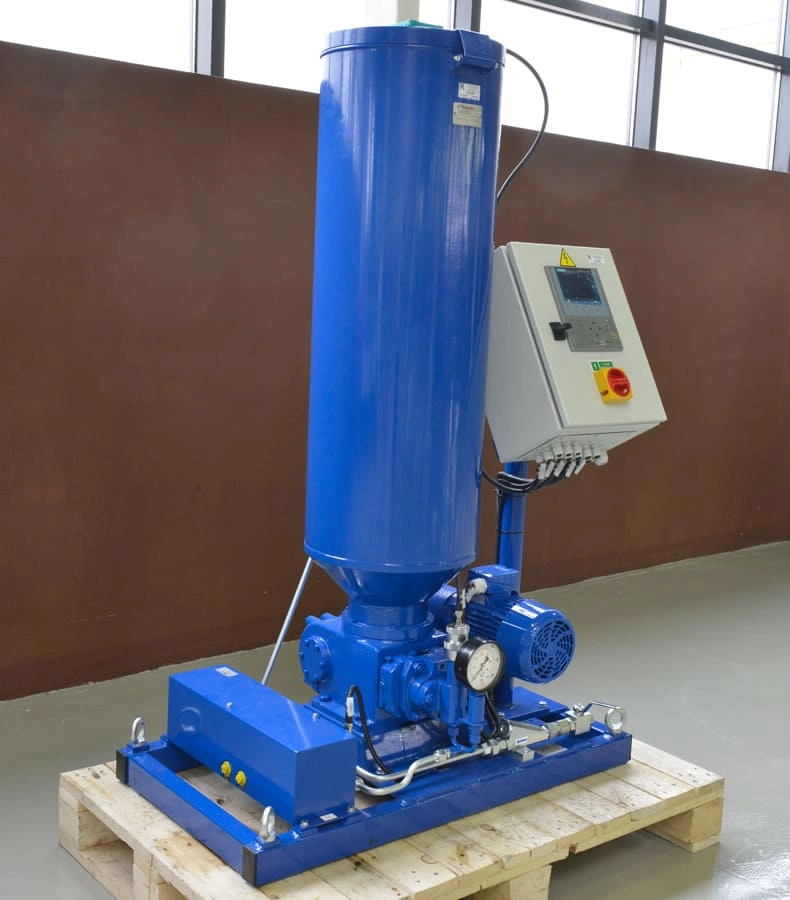

Станция CTR-KV-B0120/1 выполнена на раме, включая трубную обвязку и электрическую разводку. Станция CTR-KV-B0120/1 установлена на стан 5000 кватро, в листопрокатном цехе.
Двухлинейная централизованная система смазки блока станинных роликов «Стана 5000» - CTR-KV-B0120/1 - предназначена для автономной подачи дозированного объема густого смазочного материала NLGI(00,0,1,2) непосредственно в подшипниковые опоры блока станинных роликов (12шт. опор) «Стана 5000» в количестве 24 точки.
Питатели системы смазки скомпонованы в четыре блока по 6 выходов в каждом, подача регулируется от 0,5 до 24 см3.
Технические параметры
| Объем рабочего резервуара | 100 литров |
| Производительность насосного агрегата | 400 см3/мин |
| Максимальное давление | 400 бар |
| Напряжение питания | 380 В / 50 Гц |
| Потребляемая мощность | 0,75 кВт |
| Количество точек смазки | 24 |
| Температура окружающей среды | -25оС до +70оС |
| Напряжение питания управляющих и контрольно-измерительных устройств | 24 В пост. тока. |
| Блок питателей | 0,5-24 см3за цикл, с индуктивными датчиками |
| Реле давления | 40-400 бар |
Система автоматической централизованной густой смазки подшипников блока станинных роликов перед и за клетью «Cтана 5000» представляет собой станцию пластичной смазки, установленной на раме и соединяемые с помощью трубопровода с блоками питателей на 3 секции 6 выходов (24 точки смазки), которые осуществляют доставку дозированного смазочного материала непосредственно в подшипниковые опоры роликов, подача смазки в каждую точку настраивается от 0,5-24 см3.
На концах смазочных магистралей установлены реле давления, осуществляющее контроль и управление поочередного переключения распределителя двухлинейной системы смазки. Реле давления располагается в защитном шкафе, защищённым от проникновения влаги и окалины. Также предусмотрен комплект для заправки станции пластичной смазки.
Предусмотрена поставка шкафа управления станцией смазки без возможности выдачи сигналов диагностики в цеховую АСУ ТП.
По желанию Заказчика возможна комплектация резервной рабочей станцией.
Для данных механизмов рекомендуется использовать пластичные смазки на основе минерального масла и кальциево-сульфатного мыла: TEBOIL GREASE HL520, MOBILITH 220(221), TOTAL CERAN HV, TOTAL CERAN HVA, TOTAL CERAN MM, TOTAL CERAN WR2 и др.
Эти смазки хорошо себя зарекомендовали в металлургии, работая при высоких температурах, предельных нагрузках и воздействиях воды, применяются на «ЧРМК», ЗАО «Северсталь-Сортовой завод Балаково», ОАО «ММК», ПАО «НЛМК», ПАО «Русполимет» и др.
