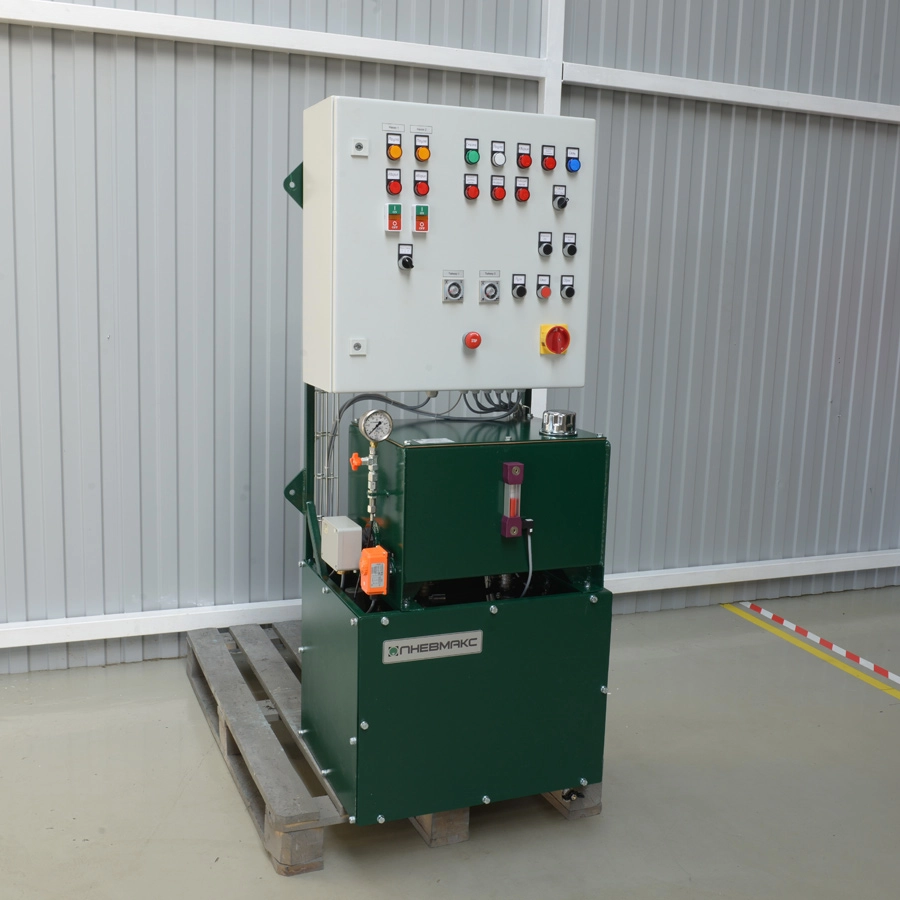

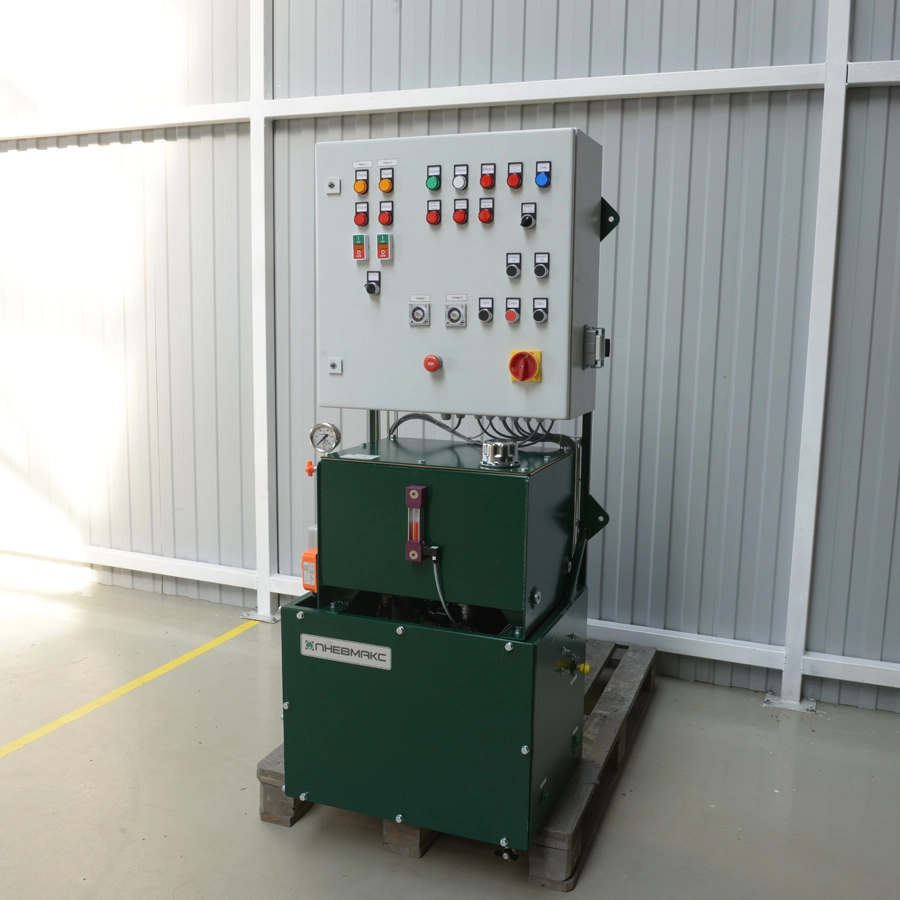

Станция смазки масло-воздух CTR-KV-C0024 для доменного производства
Назначение: Система «масло-воздух» предназначена для автоматической периодической подачи жидкого смазочного материала в точки смазки оборудования засыпного аппарата роторного типа доменной печи

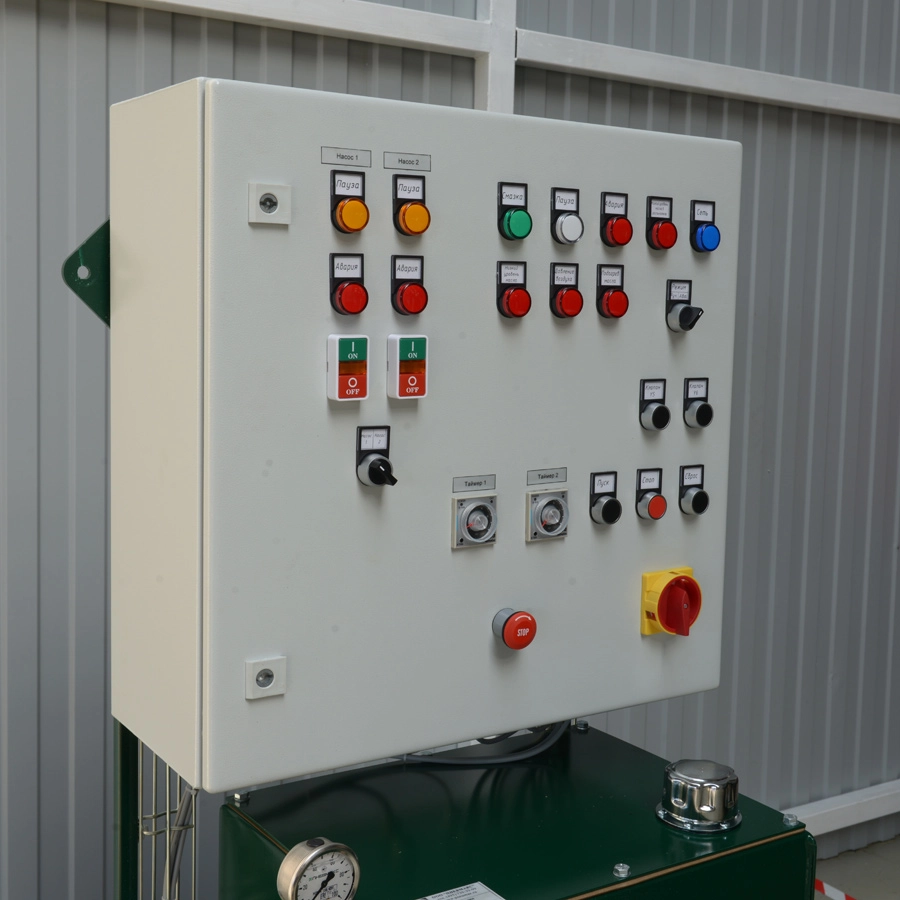

Система «масло-воздух» состоит из следующих основных составных частей: смазочной станции, блока питателей (6 шт.). На панели управления задается время подачи смазки, время паузы и время выдержки под давлением.
Также на панели управления есть возможность выбора автоматического и ручного/наладочного режима. В ручном режиме есть возможность отключать любой из насосов и принудительно управлять клапанами.
Технические характеристики
| Номинальное давление нагнетания на выходе из станции | 207,0 бар |
| Номинальная подача станции | 6,5-13,0см3/цикл |
| Макс. кол-во циклов | 30 цикл/мин |
| Вид смазочного материала | жидкий |
| Количество насосных агрегатов | 2 шт |
| Вид привода | пневматический |
| Номинальное давление сжатого воздуха насосных агрегатов | 4,0-10,0 бар |
| Класс чистоты воздуха на входе в станцию | не ниже 12 |
| Давление срабатывания предохранительного устройства, по сжатому воздуху | 10,0 бар |
| Диапазон регулирования времени контроля работы смазочного насосного агрегата | 0,01-99,5 мин |
| Диапазон регулирования длительности паузы смазочного цикла по времени | 0,01-99,5 сек |
| Время выдержки напорной магистрали под давлением | 0,01-99,5 сек |
| Напряжение электропитания: | |
| - ТЭНа для подогрева смазочного материала | 380В/50Гц |
| - прибора управления | =24В |
| Потребляемая мощность, Вт: | |
| - в режиме с подогревом смазочного материала | 700 Вт |
| - в режиме без подогрева | 100 Вт |
| Номинальная вместимость бака станции | 40 дм3 |
| Масса | 100 кг |
| Габаритные размеры | 700*500*1500 мм |
Функции самоконтроля:
- Автоматическое переключение на резервный насос. В случае, когда в системе не создается давление, в течение времени заданного в системе управления происходит автоматическое переключение на резервный насос.
- Контроль уровня смазки в баке. В баке установлено индикатор уровня с реле. Он позволяет производить визуальный контроль уровня масла, а реле производит отключение насосов при достижении минимального уровня смазки, во избежание попадания воздуха в систему. И выдает сигнал ошибки на панель управления.
- Контроль температуры смазки. В баке установлен ТЭН для подогрева смазки. Для установки температур включения и выключения ТЭНа используются два регулируемых реле. Диапазон регулировки 0-90°С.
- Контроль масла в маслораспылителе. В маслораспылителе установлено реле нижнего уровня. При достижении минимума масла оно выдает сигнал ошибки на панель управления.
- Контроль подачи воздуха. В блоке подготовки воздуха установлено реле давления при превышении значения настроенного на реле на панель управления подается сигнал о том, что подача воздуха функционирует, при давлении меньше настроенного об ошибке. Диапазон настройки 0-10 бар.
- Контроль подачи смазки. На выходе из каждого пневматического насоса установлено реле давления при превышении значения настроенного на реле на панель управления подается сигнал о том, что идет подача смазки, при давлении меньше настроенного об ошибке.
