Универсальный силовой гидравлический модуль CTR-KV-D0003-1
Характеристики:
|
Рабочее давление |
280 бар |
|
Максимальный расход |
180 л/мин |
|
Мощность электродвигателей |
110 кВт |
|
Мощность отводимого тепла |
30 кВт при dT=25°С |

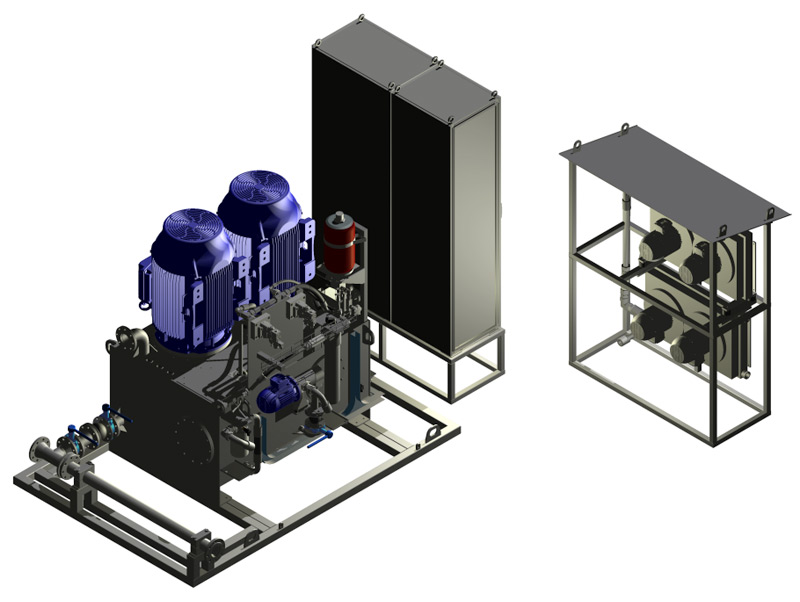

Универсальный силовой гидравлический модуль CTR-KV-D0003-1 представляет собой отдельную гидравлическую станцию с электронно регулируемыми величинами расхода и давления в зависимости от потребления.

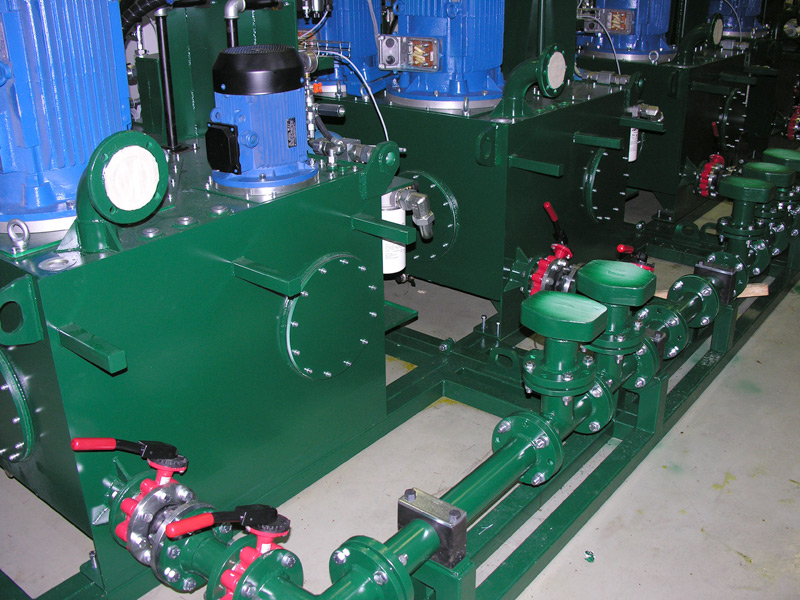

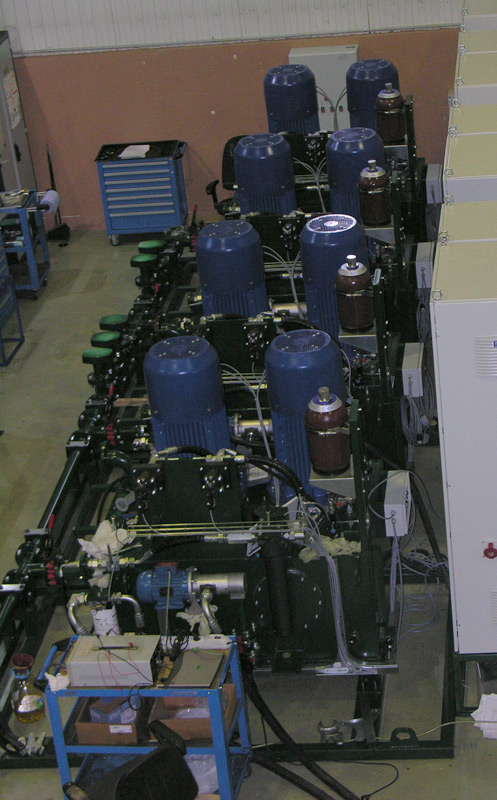

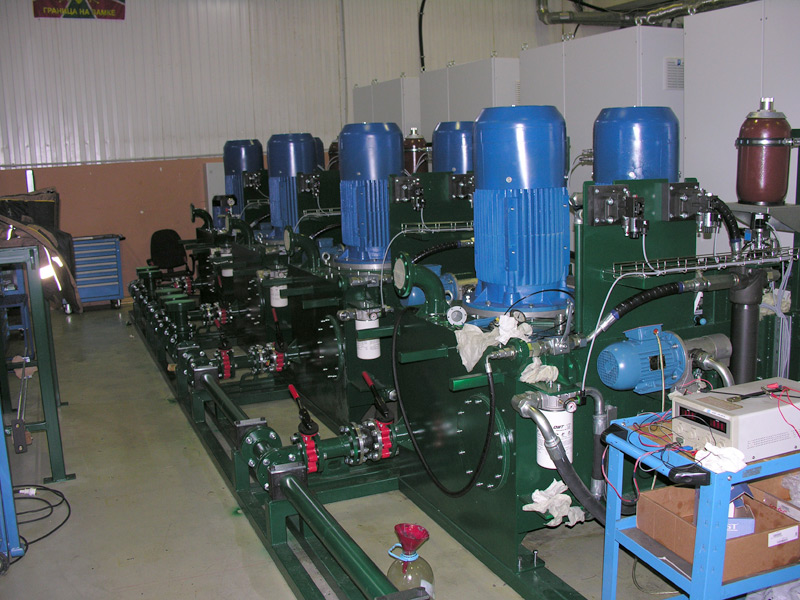

Более того универсальность заключается в том, что можно данные модули стыковать между собой, в разы повышая рабочую подачу итоговой маслостанции.
То есть если максимального расхода одного модуля в 180 л/мин не достаточно, а требуется, например, 240 л/мин, то можно установить два силовых гидравлический модуля CTR-KV-D0003-1 в линию, получив максимальный расход в 180 л/мин + 180 л/мин = 360 л/мин, и за счет регулировки с панели оператора задать общий расход в 120 + 120 л/мин = 240 л/мин.
Универсальный силовой гидравлический модуль CTR-KV-D0003-1 оснащен, как говорится "в максимальной комплектации":
- независимый контур фильтрации и охлаждения на базе воздушных отдельно стоящих теплообменников, винтового малошумного насоса и фильтра тонкой очистки;

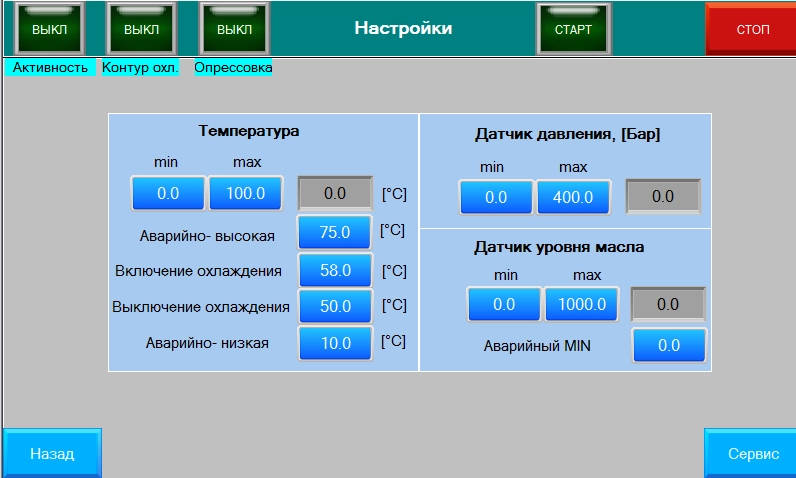

- датчик давления, датчик температуры масла, датчик уровня масла в баке, выдающие аналоговые сигналы, которые отражаются на панели оператора, визуализируя необходимые для контроля параметры гидросистемы;
- пропорциональный предохранительный клапан, позволяющий бесступенчато регулировать максимальное рабочее давление в системе, тем самым экономя потребляемую электроэнергию;
- отсечные краны, позволяющие отключать модуль от общей гидросистемы, при работающей системе;
- шкаф управления с силовым электрооборудованием и системой управления на базе ПЛК;

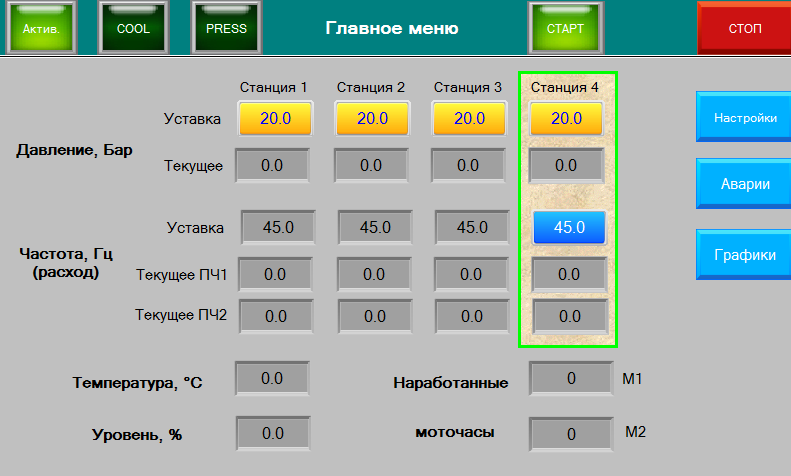

- пульт оператора с сенсорной панелью, на котором можно задавать величины требуемого расхода (за счет изменения частоты потребляемого тока на электродвигателях) и максимального рабочего давления в системе.
Основным преимущество применения данного силового модуля является экономическая эффективность, так как комбинация нескольких модулей, гибкость при регулировании их параметров: расхода и давления, и оснащенность вспомогательными гидроаппаратами, позволяют решать практически любую задачу в рамках питания гидравлической энергией промышленного оборудования.
При этом отсутствуют затраты на разработку проекта маслостанции, изготовление документации и рабочих чертежей.
