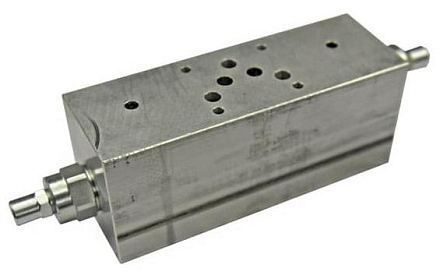

001.* - Клапан подпорно-тормозной в модульном исполнении

Характеристики

Артикул

001.*

Рабочее давление

350 бар

Номинальный типоразмер

DN 6

Мин./Макс. расход

1/50 л/мин

Тонкость фильтрации

30 микрон

Гарантия

2 года

Каталог

Краткий

Подробный

CAD модель

001.*.rar

Товары Подробное описание

Подробное описание

Подпорные клапаны, одиночные или сдвоенные модульного монтажа по СЕТОР03 и СЕТОР05, имеют точное регулирование и устойчивы к загрязнению рабочей жидкости. Предназначены для установки под распределители DS3 и DS5.

Подпорно-тормозные клапаны используются в гидросистемах:

грузоподъёмных платформ;
мобильных машин;
грузовых кранов;
автокранов;
автопогрузчиков;
канатных лебёдок;
машин для литья под давлением.

Тормозные клапаны, управляемые с контрбалансом, устанавливаются в приводах механизмов опускания груза автокранов, крановых машин, пневмоколесного хода экскаваторов, автопогрузчиков и других самоходных и стационарных машин для исключения противообгонного скоростного режима при действии нагрузок, вектор движения которых совпадает с направлением вращения двигателя.

Тормозной гидроклапан устанавливают на выходе из гидроцилиндра. Управление тормозным клапаном осуществляется от подводящей линии гидроцилиндра.

Открытие гидроклапана зависит от управляющего давления, обратно пропорционального внешней нагрузке. Вследствие этого скорость опускания исполнительного механизма (стрелы крана, грузоподъёмной платформы и т.д.) остается примерно постоянной.

Золотник, установленный в корпусе гидроклапана, удерживается в положении "закрыто" пружиной, усилие которой настраивается регулировочным винтом.

Для обеспечения стабильной работы, исключающей колебания золотника гидроклапана, в линии управления установлены два регулируемых дросселя с обратными клапанами, которые независимо один от другого дросселируют подводящий и отводящий потоки рабочей жидкости.

Код для заказа

001.227.0X0	Клапан подпорно-тормозной модульный (СЕТОР3) в каналах А и В, 350 бар, 50 л/мин, 4,25:1
001.229.0X0	Клапан подпорно-тормозной модульный (СЕТОР3) в канале А, 350 бар, 50 л/мин, 4,25:1
001.292.0X0	Клапан подпорно-тормозной модульный (СЕТОР5) в каналах А и В, 350 бар, 90 л/мин, 6,2:1
001.483.0X0	Клапан подпорно-тормозной модульный (СЕТОР5) в канале А, 350 бар, 90 л/мин, 6.2:1
001.610.0Y0	Клапан подпорно-тормозной односторонний, регул. давл. 60-350 бар, G3/8ʺ (V2-C2), G1/4ʺ (M-Pil), 40 л/мин
001.623.0X0	Клапан подпорно-тормозной односторонний, 350 бар, 25 л/мин,4:1, G1/4ʺ (C1, C2, V1, V2, Pil)
001.626.0X0	Клапан подпорно-тормозной двусторонний, 350 бар, 25 л/мин, 4:1, G1/4ʺ (C1, C2, V1, V2)

Скачать 2D и 3D модели товара «Клапан подпорно-тормозной в модульном исполнении 001.*» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
