1450, 1463 - Цилиндры пневматические с гидравлической стабилизацией

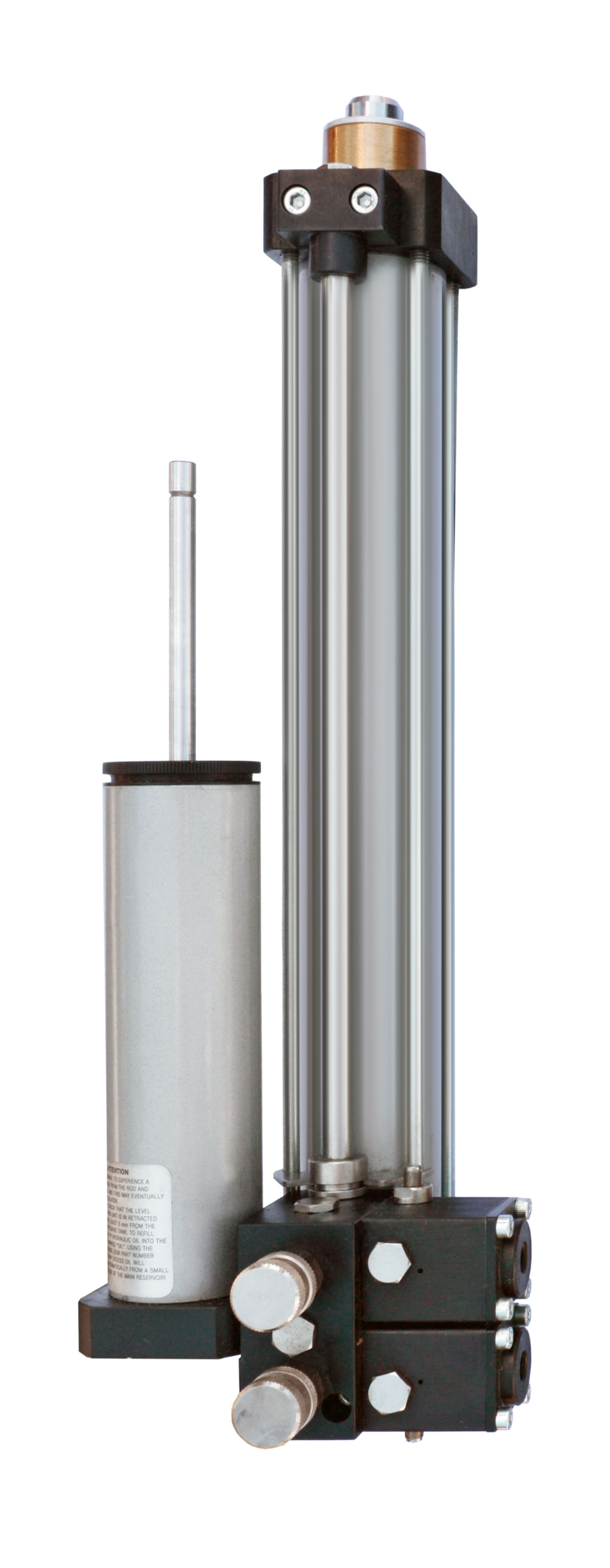

Пневмоцилиндры 1450 и 1463 с гидравлической стабилизацией скорости
Цилиндры серий 1450 и 1463 предназначены для перемещения исполнительного механизма с регулируемой стабильной скоростью. Пневматическая часть создаёт движущее усилие, а встроенный гидравлический стабилизатор регулирует скорость за счёт ограничения расхода масла. Оба узла объединены в одном устройстве.
Серия 1450 имеет диаметр поршня 50 мм, серия 1463 диаметр 63 мм. Направление стабилизации определяется исполнением: при выдвижении штока, при втягивании или в обоих направлениях. Для управления скоростью используются регуляторы расхода масляного контура.
В поршне установлен магнит для контроля положения внешними магнитными датчиками. Пневматические демпферы в конечных положениях уменьшают ударные нагрузки, в том числе при ускоренном перемещении с открытым клапаном SKIP. Демпфирование в конце хода и гидравлическая стабилизация скорости выполняют разные функции.
Клапаны STOP и SKIP в гидравлическом контуре цилиндра
В зависимости от комплектации цилиндр может выполнять остановку в промежуточном положении и переключение между регулируемой подачей и ускоренным перемещением. Эти функции обеспечиваются гидравлическими клапанами с пневматическим управлением.
- STOP перекрывает поток масла для остановки движения в соответствующем направлении.
- SKIP открывает обход регулятора расхода для ускоренного перемещения без установленного им ограничения скорости.
Клапаны могут устанавливаться в магистрали выдвижения, втягивания или в обеих магистралях. Доступны нормально закрытые и нормально открытые варианты. Нормальное состояние означает положение клапана при отсутствии управляющего пневматического сигнала.
Наличие стабилизации в обоих направлениях не означает наличия клапанов STOP или SKIP. Каждая из этих функций задаётся отдельной позицией кода заказа.
Рабочие характеристики и крепление цилиндров 1450, 1463
| Диаметр поршня |
1450: 50 мм; 1463: 63 мм |
|---|---|
| Рекомендуемые ходы | 50-400 мм с шагом 50 мм |
| Диапазон регулируемой скорости | 0,5-100 мм/с |
| Давление воздуха для цилиндра и управления клапанами STOP и SKIP | 3-10 бар (0,3-1 МПа) |
| Рабочая температура | −5…+70 °C |
Протяжённость зоны пневматического демпфирования составляет 20 мм. Регулируемую скорость рабочего перемещения и режим ускоренного хода через SKIP необходимо рассматривать отдельно.
Профиль гильзы аналогичен пневмоцилиндрам серии 1319. Передняя и задняя крышки выполнены по ISO 6431; для монтажа могут применяться опоры серии 1380. Платформа 1320.16 предназначена для установки пневмораспределителя на боковую поверхность гильзы.
Код заказа пневматического цилиндра с гидравлическим стабилизатором
Пример формирования кода: 1450.0300.A.0.D.
| 1 | . | 2 | . | 3 | . | 4 | . | 5 |
| 1450 | 0300 | A | 0 | D |
| 1 | Модель |
1450 = диаметр поршня 50 мм 1463 = диаметр поршня 63 мм |
| 2 | Ход | 0050, 0100, 0150, 0200, 0250, 0300, 0350, 0400 = рекомендуемые ходы 50, 100, 150, 200, 250, 300, 350 и 400 мм соответственно |
| 3 | Стабилизация скорости |
A = при выдвижении штока B = при втягивании штока D = в обоих направлениях |
| 4 | Клапан STOP |
0 = отсутствует A = нормально закрытый, в магистрали выдвижения B = нормально закрытый, в магистрали втягивания C = нормально закрытые, в обеих магистралях D = нормально открытый, в магистрали выдвижения E = нормально открытый, в магистрали втягивания F = нормально открытые, в обеих магистралях |
| 5 | Клапан SKIP |
0 = отсутствует A = нормально закрытый, в магистрали выдвижения B = нормально закрытый, в магистрали втягивания C = нормально закрытые, в обеих магистралях D = нормально открытый, в магистрали выдвижения E = нормально открытый, в магистрали втягивания F = нормально открытые, в обеих магистралях |
В примере 1450.0300.A.0.D указан цилиндр с поршнем 50 мм, ходом 300 мм, стабилизацией при выдвижении, без клапана STOP и с нормально открытым клапаном SKIP в магистрали выдвижения.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Пневматические цилиндры серий 1450 и 1463 объединяют пневмопривод и гидравлический стабилизатор скорости. Доступны варианты со стабилизацией при выдвижении, втягивании или в обоих направлениях, а также с клапанами STOP и SKIP.
Рабочие параметры, функции клапанов и структура кода заказа приведены в разделе «Подробное описание».
Подбор исполнения и заказ цилиндров 1450, 1463
Заказать пневмоцилиндры с гидравлической стабилизацией скорости можно через интернет-магазин ПНЕВМАКС. Серия 1450 включает цилиндры с диаметром поршня 50 мм, серия 1463 с диаметром 63 мм.
Для определения исполнения укажите ход, требуемую скорость и направление стабилизации. Если рабочий цикл предусматривает промежуточную остановку или ускоренное перемещение, необходимо определить расположение клапанов STOP и SKIP и их нормальное состояние. Полный артикул должен учитывать каждую из этих функций.
