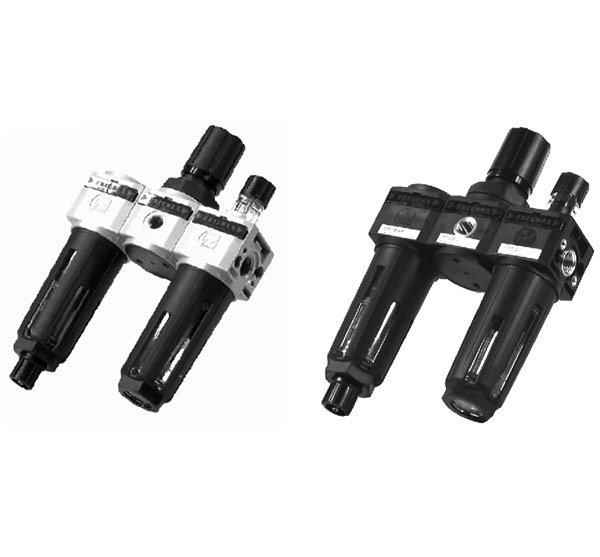

17*07 - Блок подготовки воздуха
Блоки подготовки воздуха серии 17*07 предназначены для комплексной подготовки сжатого воздуха в пневматических системах промышленного назначения. Серия 17*07 представляет собой сборные блоки, включающие фильтр, регулятор давления и маслораспылитель, и применяется в составе пневмолиний с различными требованиями к расходу и степени очистки воздуха.
Блоки подготовки воздуха 17*07 обеспечивают стабильное давление, удаление конденсата и механических примесей, а также дозированную подачу масла в пневмосистему. Конструкция блока предусматривает раздельные корпуса фильтра и регулятора давления, что упрощает обслуживание и замену элементов.
Регулятор давления диафрагменного типа со сбалансированным клапаном поддерживает заданные параметры давления во вторичной магистрали. Сброс избыточного давления осуществляется автоматически через диафрагму. Рукоятка регулятора фиксируется в установленном положении и может быть дополнительно оснащена элементами защиты от несанкционированной регулировки.
Фильтрация воздуха в блоках серии 17*07 осуществляется в два этапа: центробежная очистка и фильтрация через сменный пористый фильтроэлемент. В зависимости от исполнения доступны варианты с различной тонкостью фильтрации. Прозрачный стакан конденсата позволяет визуально контролировать уровень влаги, а встроенный полуавтоматический дренажный клапан обеспечивает её своевременный слив.
Маслораспылитель формирует стабильный масляный туман, необходимый для смазки пневматических механизмов. Количество подаваемого масла автоматически корректируется в зависимости от расхода воздуха. Заправка масла осуществляется через отдельное отверстие без необходимости разборки блока.
Корпуса блоков подготовки воздуха серии 17*07 изготавливаются из цинкового сплава. Предусмотрена возможность настенного монтажа, подключения манометра с двух сторон и установки защитных кожухов. Блоки рассчитаны на эксплуатацию в промышленных условиях при давлении до 12 бар и температуре до +50 °C.
В таблице на странице представлены исполнения блоков подготовки воздуха серии 17*07 с различными присоединительными размерами, рабочими параметрами и вариантами фильтрации.
| Код товара | Название | Модель |
Рабочее давление (бар) |
Присоединение |
Фильтрующий элемент (мкм) |
|
17407NB.B.D |
Блок подготовки воздуха |
174 | 0-12 | G1" | 20 |
|
17307B.A.D.S |
Блок подготовки воздуха + автослив |
173 |
0-12 |
G1/2" |
5 |
|
17207B.B.D |
Блок подготовки воздуха |
172 |
0-12 |
G3/8" | 20 |
