17*40 - Коллектор
Характеристики
АРТИКУЛ
17*40
Максимальное давление
13 бар
Температура эксплуатации
-5…+50°С
Подробное описание

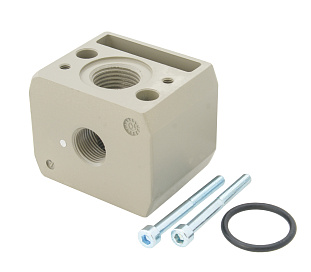

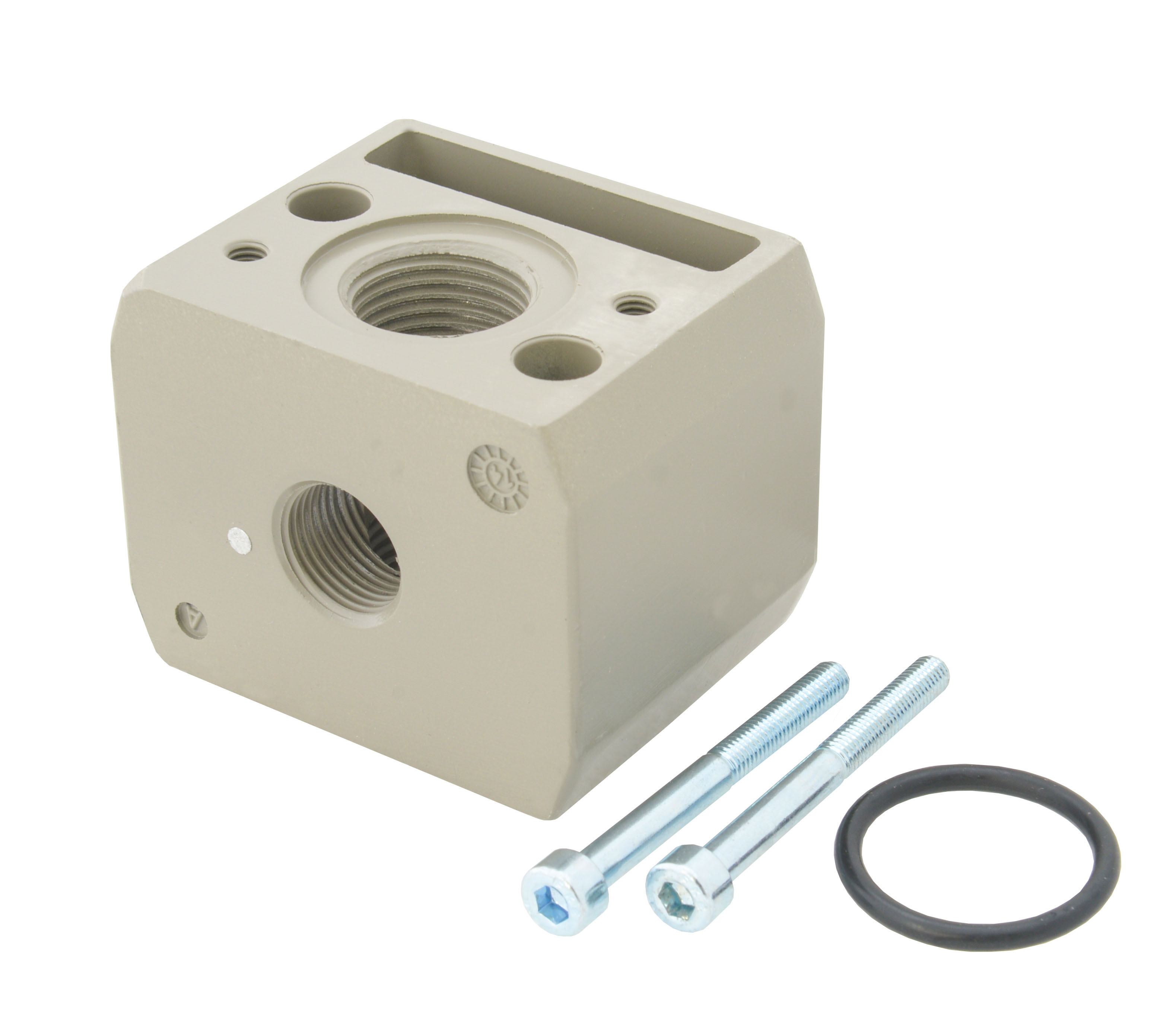

Разводной коллектор позволяет осуществить подключение нескольких потребителей. Коллектор поставляется в комплекте с 2-мя винтами и уплотнительной прокладкой. Длят монтажа коллектор можно повернуть как вокруг продольной, так и вокруг поперечной оси. Код для заказа:
| 1 | 2 |
|---|---|
| 17_ | 40 |
| 1 | Исполнение |
171 = магистраль G 1/4’’, отводы G 1/8’’ 172 = магистраль G 3/8’’, отводы G 1/4’’ 173 = магистраль G 1/2’’, отводы G 3/8’’ 174 = магистраль G 1’’, отводы G 3/4’’ (ТОЛЬКО ДЛЯ 174.40) |
| 2 | Тип изделия |
40 = коллектор 40H = коллектор, «H» профиль |
| типоразмер | A | B | C | D | E | F | G | J | K | L | M | масса, г |
| 1 | M4 | 8 | 40 | 26 | 20 | 15 | G1/4" | 4.5 | 30 | G1/8" | 35 | 75 |
| 2 | M4 | 12 | 53 | 35 | 24 | 18 | G3/8" | 5.5 | 40 | G1/4" | 42 | 160 |
| 3 | M5 | 14 | 63 | 42 | 30 | 20 | G1/2" | 5.5 | 50 | G3/8" | 50 | 250 |
| 4 | M8 | 20 | 80 | 62 | 35 | 30 | G1" | 8.5 | 65 | G3/4" | 65 | 450 |
Обозначение на схеме:
Скачать 2D и 3D модели товара «Коллектор 17*40» Вы можете по кнопке «CAD-модель» выше. Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
