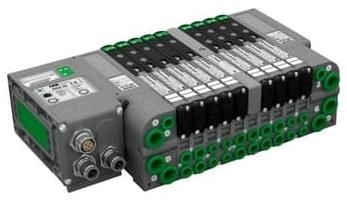

2200 - Пневмоострова OPTYMA-S
Пневмоостров серии 2200 OPTYMA 32-S является дальнейшим развитием линейки пневмоостровов серии OPTYMA компании Pneumax Spa. Ширина клапанов составляет всего 12,5 мм, при этом расход достигает 550 Нл/мин. Пневмоостров может состоять максимум из 32 моностабильных или 16 бистабильных клапанов.
Пневмоостров может дополняться модулями, позволяющими управлять пневмоостровом с использованием контроллера и компьютера по протоколам:
- CANopen;
- DeviceNet;
- EtherCAT;
- EtherNET;
- PROFINET IO RT/IRT;
- PROFIBUS;
- Powerlink;
- Modbus/TCP.
Код для заказа:
|
1 |
2 |
• |
3 |
• |
4 |
• |
5 |
• |
6 |
|
S |
MP |
_ |
A3 |
3AB8EG |
U0 |
|
1 |
Тип изделия |
S = пневмоостров серии 2200 OPTYMA-S, 550 нл/мин (клапан) |
|||||
|
2 |
Управление |
MP = электроразъем PNP 24 В пост. тока |
|||||
|
3 |
Вариант исполнения |
Пропустить, если управление MP |
|||||
|
4 |
Варианты исполнения левой концевой плиты |
A2 = 25 PIN, внутреннее питание пилотов (только для типа управления MP) |
|||||
|
5 |
Тип секции |
Тип секции состоит из кода плиты и кодов двух распределителей, установленных на неё, например, 6FE |
|||||
|
Код плиты |
Описание |
Код распреде-лителя |
Описание |
||||
|
3 |
Плита 2-х местная для 2-х моностабильных распределителей с выходами под трубку Ø 4 (2 электрических сигнала) |
A |
5/2 |
|
|||
|
4 |
Плита 2-х местная для 2-х бистабильных распределителей с выходами под трубку Ø 4 (4 электрических сигнала) |
B |
|
||||
|
5 |
Плита 2-х местная для 2-х моностабильных распределителей с выходами под трубку Ø 6 (2 электрических сигнала) |
C |
|
||||
|
6 |
Плита 2-х местная для 2-х бистабильных распределителей с выходами под трубку Ø 6 (4 электрических сигнала) |
E |
5/3 3Ц |
|
|||
|
7 |
Плита 2-х местная для 2-х моностабильных распределителей с выходами под трубку Ø 8 (2 электрических сигнала) |
F |
2х3/2H3-H3 (= 5/3 ОЦ) |
|
|||
|
8 |
Плита 2-х местная для 2-х бистабильных распределителей с выходами под трубку Ø 8 (4 электрических сигнала) |
G |
2х3/2HO-HO (= 5/3 НЦ) |
|
|||
|
|
|
H |
2х3/2Н3-НО |
|
|||
|
|
|
T |
Заглушка на плиту вместо распределителя |
- |
|||
|
W00 |
Промежуточный подвод/выхлоп |
||||||
|
6 |
Варианты исполнения правой концевой плиты |
U0 = без разъема U2 = 25 PIN U3 = 37 PIN |
|||||
Скачать 2D и 3D модели товара «2200 Пневмоостров OPTYMA 32-S» Вы можете по кнопке «CAD-модель» выше. Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
