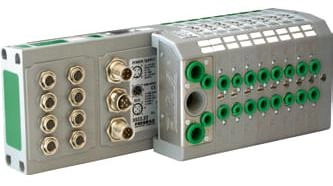

2300 - Пневмоострова ENOVA
Дальнейшим развитием блочного монтажа распределителей с электроуправлением на общую плиту стали — пневмоострова.
Пневмоостров серии 2300 ENOVA – это многофункциональное модульное управляющее устройство, представляющее собой совокупность пневмоавтоматики, имеющих встроенные пневматические и электрические многоканальные соединения.
Состоит из секций, являющихся законченными клапанными элементами. Секции соединяются между собой встроенными замками.
Пневмоостров может состоять максимум из 22 моностабильных клапанов (секций) с расходом 700 нл/мин каждая. При использовании бистабильных клапанов - количество секций будет меньше.
Пневмоостров может дополняться модулями, позволяющими управлять пневмоостровом с использованием контроллера и компьютера по протоколам PROFIBUS DP, CANopen, DeviceNet.
Пневмоостров оснащается 25 PIN портом (разъемом) для подачи управляющего сигнала и подключения дополнительных модулей.
Интерфейсные модули, поддерживающие наиболее популярные промышленные протоколы как Profibus, Can-Open, Device-Net и AS-Interface, также непосредственно интегрируются в пневмоостров простым пристыковыванием к стандартному начальному модулю острова, обеспечивая при этом степень защиты IР65. Интерфейсные модули позволяют не только управлять распределителями пневмоострова, но и могут иметь входы для приема сигналов от различных датчиков с последующей их передачей в управляющий контроллер.
| 1 | 2 | . | 3 | . | 4 | . | 5 |
| E | MP | B | 0 | A4A8K |
| 1 | Тип изделия | E = пневмоостров серии 2300 ENOVA, 700 нл/мин (клапан) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Управление |
MP = электроразъем PNP, 25 PIN (Стандарт) CA = CANopen, 22 выхода (возможны варианты) DA = DeviceNet, 22 выхода (возможны варианты) PA = PROFIBUS, 22 выхода (возможны варианты) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Вариант исполнения |
A = 5-ти портовый начальный модуль 2311.05P (питание клапана и пилотов раздельное, 1-Ø10 мм, 11-Ø10 мм, 3/5-G3/8’’, 82/84-Ø6 мм, 12-14-Ø6 мм) B = 3-х портовый начальный модуль 2311.03P (общее питание клапана и пилотов, 3/5-G3/8’’, 82/84-Ø6 мм, 1/11 и 12/14 объеденены-Ø10 мм) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Опции |
0 = без опций D = установлен адаптер для монтажа пневмоострова на DIN-рейку S = установлены ножки |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Тип секции |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Скачать 2D и 3D модели товара «Пневмоострова ENOVA 2300» Вы можете по кнопке «CAD-модель» выше. Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
