30 - Реле давления поршневое 2-х контактное
Поршневое реле давления серии 30 предназначено для переключения электрического контакта при достижении заданного давления в гидравлической системе. В зависимости от исполнения используется нормально-открытый (НО) или нормально-закрытый (НЗ) контакт.

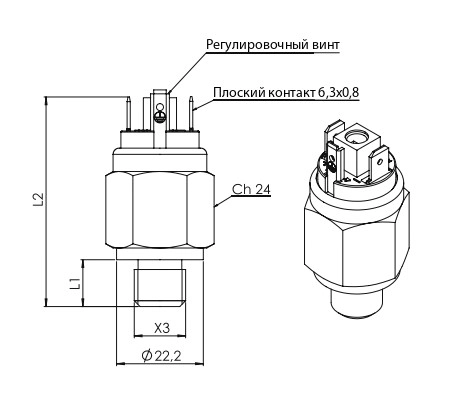

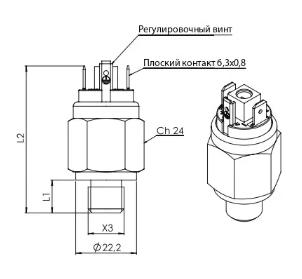

Настройка давления выполняется регулировочным винтом. Для серии предусмотрены два диапазона настройки: 50-150 бар и 100-300 бар. Максимальное рабочее давление составляет 450 бар, пиковое - 800 бар.
Технические характеристики реле давления серии 30
| Характеристика | Значение |
|---|---|
| Тип контакта | нормально-открытый (НО) или нормально-закрытый (НЗ) |
| Диапазон настройки давления | 50-150 бар или 100-300 бар |
| Максимальное рабочее давление | 450 бар |
| Пиковое давление | 800 бар |
| Максимальное напряжение переключения | 250 В |
| Максимальный ток переключения | 0,5 А |
| Присоединительная резьба | G 1/8″, коническая |
| Материал корпуса | оцинкованная сталь |
| Материал поршня | AISI 303 |
| Уплотнение | NBR + Teflon |
| Максимальная температура рабочей жидкости | 100 °C |
| Класс защиты | IP00 |
| Соответствие | EN 60730-I |
Исполнения и подбор
Исполнение реле определяется типом электрического контакта и диапазоном настройки давления. Нормально-открытому контакту соответствует код 1, нормально-закрытому - код 2. Для диапазона 50-150 бар используется код 6, для диапазона 100-300 бар - код 7.
Стандартное исполнение имеет корпус из оцинкованной стали, коническую присоединительную резьбу G 1/8″ и уплотнение NBR + Teflon.
При подборе реле давления необходимо учитывать требуемый диапазон настройки, тип электрического контакта, рабочее давление гидросистемы, напряжение и ток переключения, а также тип присоединения.
Заказать поршневое реле давления серии 30
ПНЕВМАКС поставляет поршневые реле давления серии 30 в исполнениях с нормально-открытым и нормально-закрытым контактом и диапазонами настройки 50-150 и 100-300 бар. Подбор выполняется по параметрам гидросистемы и требованиям электрической цепи.
