31 - Реле давления мембранное 2-х контактное
Мембранное реле давления серии 31 предназначено для переключения электрического контакта при достижении установленного давления в гидравлической системе. В зависимости от исполнения реле оснащается нормально-открытым (НО) или нормально-закрытым (НЗ) контактом.

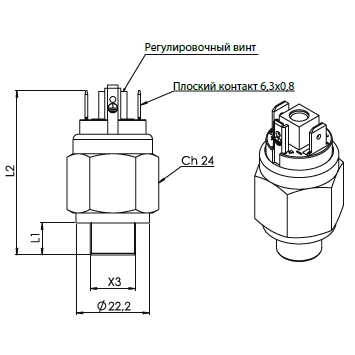

Для серии предусмотрены четыре диапазона настройки: 0,1-1 бар, 1-10 бар, 10-20 бар и 20-50 бар. Настройка выполняется регулировочным винтом. Максимальное рабочее давление составляет 150 бар, пиковое - 300 бар.
Технические характеристики мембранного реле давления серии 31
| Характеристика | Значение |
|---|---|
| Тип контакта | нормально-открытый (НО) или нормально-закрытый (НЗ) |
| Диапазоны настройки давления | 0,1-1; 1-10; 10-20; 20-50 бар |
| Точность настройки при 20 °C | ±0,1; ±0,5; ±1,0; ±2,0 бар в зависимости от диапазона |
| Максимальное рабочее давление | 150 бар |
| Пиковое давление | 300 бар |
| Максимальное напряжение переключения | 250 В AC |
| Максимальный ток переключения | 0,5 А |
| Присоединительная резьба | G 1/8″, коническая |
| Материал корпуса | оцинкованная сталь |
| Материал мембраны | NBR, FKM, EPDM CH, CR, силикон или HNBR |
| Стандартное исполнение мембраны | FKM |
| Максимальная температура рабочей жидкости | 80-120 °C в зависимости от исполнения |
| Класс защиты | IP00 |
| Соответствие | EN 60730-I |
Исполнения и диапазоны настройки
Материал мембраны выбирается в зависимости от требований к исполнению реле. Доступны NBR, FKM, EPDM CH, CR, силикон и HNBR, при этом стандартным материалом является FKM.
Для диапазона 0,1-1 бар точность настройки при 20 °C составляет ±0,1 бар, для 1-10 бар - ±0,5 бар, для 10-20 бар - ±1,0 бар, для 20-50 бар - ±2,0 бар.
Для реле также возможно исполнение ATEX по запросу.
Как подобрать мембранное реле давления
При подборе необходимо определить требуемый диапазон настройки давления и тип электрического контакта, а также учитывать рабочее давление гидросистемы, параметры электрической цепи и материал мембраны.
Стандартное исполнение имеет корпус из оцинкованной стали, коническую присоединительную резьбу G 1/8″ и мембрану из FKM. Для других условий эксплуатации могут быть выбраны альтернативные материалы мембраны из предусмотренного ряда.
Заказать мембранное реле давления серии 31
ПНЕВМАКС поставляет мембранные реле давления серии 31 с нормально-открытым и нормально-закрытым контактом, различными диапазонами настройки и вариантами материала мембраны. Подбор выполняется по параметрам гидравлической системы и требованиям электрической цепи.
