48 - Реле давления поршневое 3-х контактное

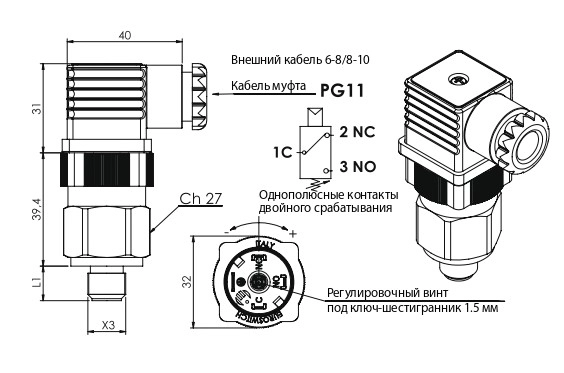

Поршневое реле давления серии 48 предназначено для переключения электрической цепи при достижении заданного давления. Электрическая часть выполнена по схеме SPDT - однополюсный переключающий контакт с общим, нормально-закрытым и нормально-открытым выводами.
Давление срабатывания регулируется винтом под шестигранный ключ 1,5 мм. Для серии предусмотрены два диапазона настройки: 50-200 бар и 200-400 бар. Точность настройки при 20 °C зависит от диапазона и составляет соответственно ±2-10 и ±4-15 бар.
Технические характеристики реле давления серии 48
| Характеристика | Значение |
|---|---|
| Тип реле | поршневое |
| Электрический контакт | SPDT, однополюсный переключающий |
| Диапазоны настройки | 50-200 / 200-400 бар |
| Максимальное рабочее давление | 450 бар |
| Пиковое давление | 900 бар |
| Гистерезис | примерно 10-40 % в зависимости от настроенной величины |
| Максимальная температура рабочей жидкости | 100 °C |
| Присоединительная резьба | G 1/4″, цилиндрическая |
| Материал корпуса | оцинкованная сталь |
| Уплотнение | NBR + Teflon |
| Класс защиты | IP65 |
| Число механических циклов срабатывания | 106 |
| Момент затяжки | 50 Нм |
Электрические характеристики
| Напряжение | Допустимый ток |
|---|---|
| 14 В DC | 5 (4) А |
| 30 В DC | 4 (3) А |
| 125 В DC | 5 (3) А |
| 250 В DC | 5 (1) А |
Выбор диапазона настройки
Исполнение реле выбирается по требуемому диапазону давления. Для контроля давления в пределах 50-200 бар используется соответствующее исполнение серии 48, для диапазона 200-400 бар - исполнение с более высоким диапазоном настройки.
При подборе также необходимо учитывать рабочее и пиковое давление системы, параметры электрической цепи, присоединительную резьбу G 1/4″ и допустимую температуру рабочей жидкости.
Для серии 48 возможно исполнение ATEX по запросу.
В разделе представлены регулируемые поршневые реле давления серии 48 с переключающим контактом НЗ+НО и диапазоном настройки 50-200 бар. Доступны исполнения с наружной резьбой G1/4" и уплотнением NBR, в том числе вариант с корпусом из нержавеющей стали.
Конструкция реле, электрическая схема SPDT, диапазоны настройки, рабочее и пиковое давление, гистерезис и особенности подбора представлены во вкладке «Подробное описание».
Поршневые реле давления серии 48
В разделе представлены регулируемые поршневые реле давления с переключающим контактом НЗ+НО и диапазоном настройки 50-200 бар. Доступны исполнения с наружной резьбой G1/4" и уплотнением NBR, в том числе вариант с корпусом из нержавеющей стали.
