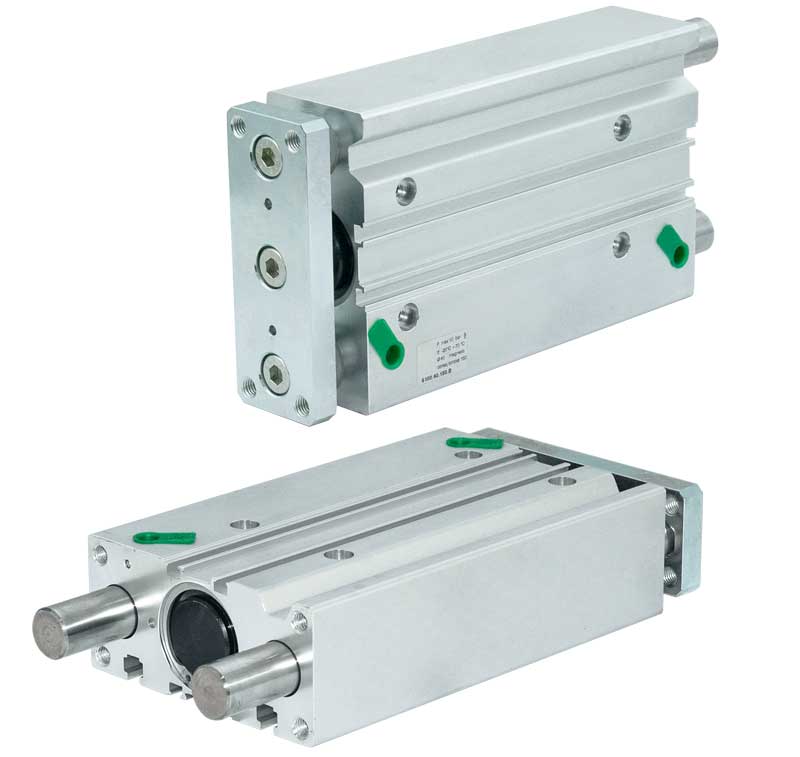

6100 - Цилиндр пневматический с встроенными направляющими
Цилиндр пневматический с встроенными направляющими серии 6100 используются в разных механизмах зажима, перемещения, робототехнике, также возможно использование в качестве управляемых упоров в различных транспортёрах.
Эти пневмоцилиндры с направляющими отличаются компактными размерами, прекрасными силовыми характеристикам и жёсткостью конструкции.
Они могут использоваться в различных механизмах зажима, перемещения и робототехнике. Также они могут использоваться в качестве управляемых упоров в различных транспортёрах.

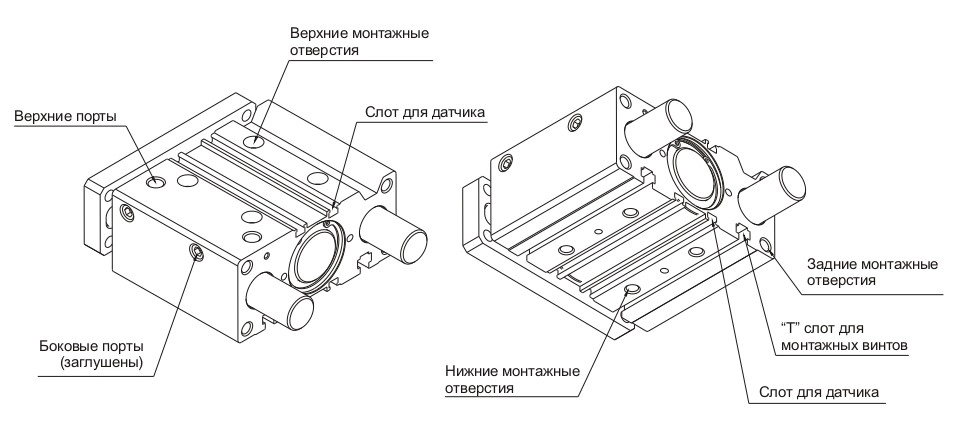

Монтаж цилиндра может быть выполнен с использованием Т-слотов или отверстий на любой из трех сторон.
Пневматическое присоединение может быть осуществлено либо через порты на верхней поверхности либо через порты на боковой поверхности, которые в стандартном исполнении заглушены.
Цилиндры производятся с диаметром поршня от 20 мм до 63 мм с двумя типами направляющих:
- на базе самосмазывающихся бронзовых втулок;
- на базе линейных подшипников качения.
Код для заказа:
| 1 | . | 2 | . | 3 | . | 4 |
| 6100 | 12 | 0100 | B |
| 1 | Модель | 6100 = пневмоцилиндр со встроенными направляющими, компактный |
| 2 | Диаметр поршня | 12, 16, 20, 25, 32, 40, 50, 63 мм |
| 3 |
Ход (выполняемые варианты) |
10-20-30-40-50-75-100 мм (для Ø 12, 16) 20-30-40-50-75-100-125-150-175-200 мм (для Ø 20, 25) 25-50-75-100-125-150-175-200 мм (для Ø 32, 63) |
| 4 | Исполнение |
B = направляющие скольжения C = направляющие качения |
Скачать 2D и 3D модели товара «Цилиндр пневматический с встроенными направляющими 6100» Вы можете по кнопке «CAD-модель» выше.
