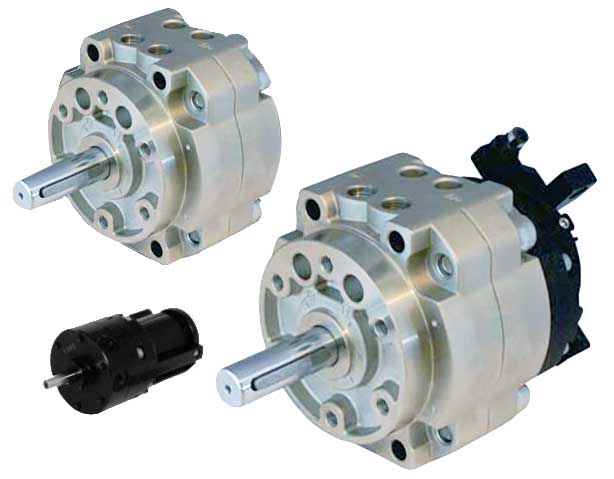

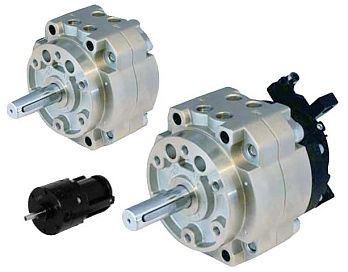

6420 - Лопастной привод поворотный

Характеристики

Артикул

6420

Энергоноситель

Очищенный воздух без смазки

Рабочее давление

1,5 - 7 бар

Температура

0°... 50° С

Угол поворота

90° - 180° - 270°

Максимально допустимые утечки

Ø10-Ø40=0,3нл/мин; Ø50-Ø100=0,5нл/мин

Гарантия

2 года

Каталог

Подробный

Товары Подробное описание

Лопастной привод поворотный серии 6420 предназначен для создания мощных, динамичных и безлюфтовых приводов, обеспечивающих поворот различных столов или платформ на угол от 0° до 190°.

Лопастной привод поворотный серии 6420 - предназначен для создания мощных, динамичных и безлюфтовых приводов, обеспечивающих поворот различных столов или платформ на угол от 0° до 190°.

Код для заказа:

1	•	2	•	3	•	4
6420	•	20	•	180	•	T

1	6420 - Серия
2	Размер	10, 15, 20, 30, 40, 50, 63, 80, 100 мм
3	Угол поворота	90 - 90° 180 - 180° 270 - 270°
4	Версия	= Без настройки угла поворота и без поддержки сенсора R = С настраиваемым углом поворота S = С возможностью установки датчиков положения T = С настраиваемым углом поворота и с возможностью установки датчиков положения

Особенности:

Выполнен по схеме с двумя зубчатыми рейками, поворачивающие шестерню.
Угол поворота может быть изменен при помощи специальных регулировочных винтов.
Может использоваться при повышенных нагрузках.
Возможна установка магнитных датчиков.
Привод оснащён встроенными эластичными буферами, которые гасят кинетическую энергию в конце поворота. При необходимости привод может быть оснащён гидравлическими демпферами.

Возможна установка магнитных датчиков серии 1581 (для исполнения S и Т). В корпусе предусмотрены резьбовые отверстия для различных вариантов монтажа в оборудовании. Имеют малое потребление сжатого воздуха: 0,5 нл/мин.

Таблица размеров:

Размер - угол поворота		10 - 90°	15 - 90°	20 - 90°	30 - 90°	40 - 90°
		10 - 180°	15 - 180°	20 - 180°	30 - 180°	40 - 180°
		10 - 270°	15 - 270°	20 - 270°	30 - 270°	40 - 270°
A		30	35	44	51	64
B		17	20,1	29,1	40	45
C		4	5	6	8	10
D		9	12	14	16	25
E		3	4	4,5	5	6,5
F		9	10	10	12	22
G		14	18	20,3	22	30
H		3,5	4,5	5,5	7,5	9
J		8	9	9,6	13	15
K		1	1,5	1,6	2	4,5
L		4,2	5	8,5	11	9,5
M		M5x0,8	M5x0,8	M5x0,8	M5x0,8	M5x0,8
N		24	29	36	43	56
P		23,3	28	28	30,8	33
Q		24	29,5	30,5	34	36
R		M3x0,5	M3x0,5	M4x0,7	M5x0,8	M5x0,8
S		5	6	7	8	9
T		24	28	28,5	32,5	34,5
U		18	22	21	24	26
V		18	24	30	34	34
Z		29	34	42	47	47
вес, г	базовый	28	48	112	200	342
вес, г	с настраиваемым углом поворота	78	116	240	390	805

Размер - угол поворота		50 - 90°	63 - 90°	80 - 90°	100 - 90°
		50 - 180°	63 - 180°	80 - 180°	100 - 180°
		50 - 270°	63 - 270°	80 - 270°	100 - 270°
A		79	98	110	140
AA		78	98	110	140
B		70	80	90	103
C		12	15	17	25
D		25	28	30	45
E		3	3	3	4
F		20	25	36	40
G		39,5	45	53,5	65
H		13,5	17	19	29
I		60	75	88	108
J		19,5	21	23,5	30
K		11	14	15	11,5
L		26	28,9	30	35,4
LL		18	22,2	30	32,2
M		G1/8"	G1/8"	G1/4"	G1/4"
N		50	60	70	80
P		10	12	13	19
PP		21	21	21	21
Q		4	5	5	7
QQ		39,4	43	44	48,5
R		M6x1	M8x1,25	M8x1,25	M10x1,5
S		13	14	16	16
SS		38	38	39	39,5
T		5	7,5	5	5
TT		53	56,5	59	63
U		34	39	48	60
UU		24,5	24,5	24,5	24,5
V		66	83	94	120
VV		6,5	9	9	11
W		60	60	70	70
Z		73	73	83	83
Вес, г	базовый	760	1290	1920	4100
Вес, г	с настраиваемым углом поворота	1100	1690	2370	4840
