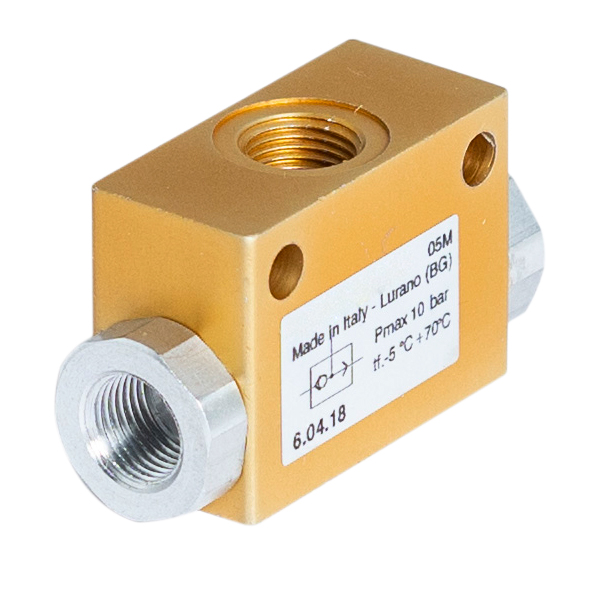

6.04* - Клапан логический ("И","ИЛИ")
Характеристики
Артикул
6.04*
Диапазон температуры окружающей среды
–5…+70 C°
Максимальное рабочее давление
10 бар
Расход, нл/мин (при 6 бар и ΔР=1 бар)
100...2200
Резьба
G1\8", G1\4", M5
Гарантия
2 года
Подробное описание
6.04* - Клапан логический ("И","ИЛИ"): данные клапаны позволяют иметь выходной пневматический сигнал и увеличивать скорость движения поршня пневмоцилиндра.
- Логический клапан с функцией «ИЛИ» позволяет иметь выходной пневматический сигнал в порт 2 при наличии входного пневматического сигнала в порт 1 или 3.
- Логический клапан с функцией «И» позволяет иметь выходной пневматический сигнал в порту 2 только при наличии входных пневматических сигналов в портах 1 и 3.

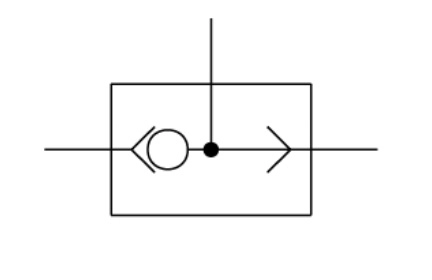

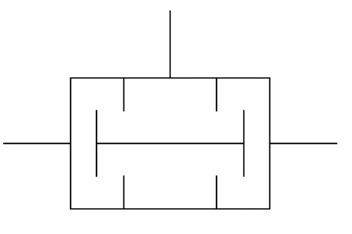

Схематическое обозначение:
| КЛАПАН «ИЛИ» | КЛАПАН «И» |
 |
 |
Код для заказа:
|
КЛАПАН «ИЛИ» |
Размер резьбы - M5, расход (при давлении 6 бар и ΔP = 1 бар) - 110 нл/мин | 6.04.05 |
|
Размер резьбы - G 1/8'', расход (при давлении 6 бар и ΔP = 1 бар) - 700 нл/мин |
6.04.18 | |
|
Размер резьбы - G 1/4'', расход (при давлении 6 бар и ΔP = 1 бар) - 2200 нл/мин |
6.04.14 | |
|
КЛАПАН «И» |
Размер резьбы - M5, расход (при давлении 6 бар и ΔP = 1 бар) - 100 нл/мин |
6.04.05/1 |
|
Размер резьбы - G 1/8'', расход (при давлении 6 бар и ΔP = 1 бар) - 480 нл/мин |
6.04.18/1 |
Скачать 2D и 3D модели товара «Клапан логический ("И","ИЛИ") 6.04*» Вы можете по кнопке «CAD-модель» выше. Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
