BLKV - Гидравлические блоки в сборе с клапанами на базе стандартных компонентов

ПНЕВМАКС проектирует и изготавливает гидравлические блоки в сборе на базе стандартных распределителей, клапанов давления, регуляторов расхода и другой серийной гидроаппаратуры. Состав и компоновка блока определяются принципиальной гидравлической схемой, рабочими параметрами системы и требованиями к установке оборудования.

Клапаны размещаются на общей монтажной плите или гидропанели и соединяются внутренними каналами. Такая конструкция позволяет сократить количество внешних трубопроводов, уменьшить число соединений и собрать функции управления гидросистемой в одном компактном узле.

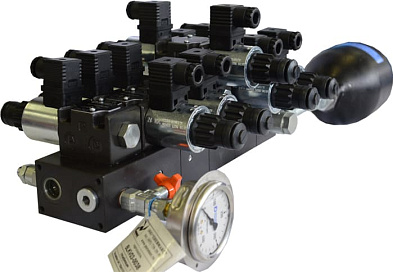

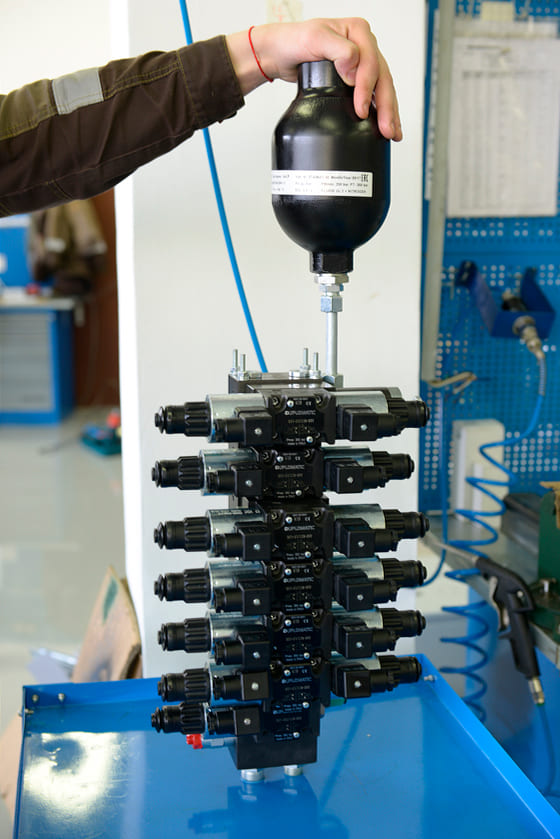

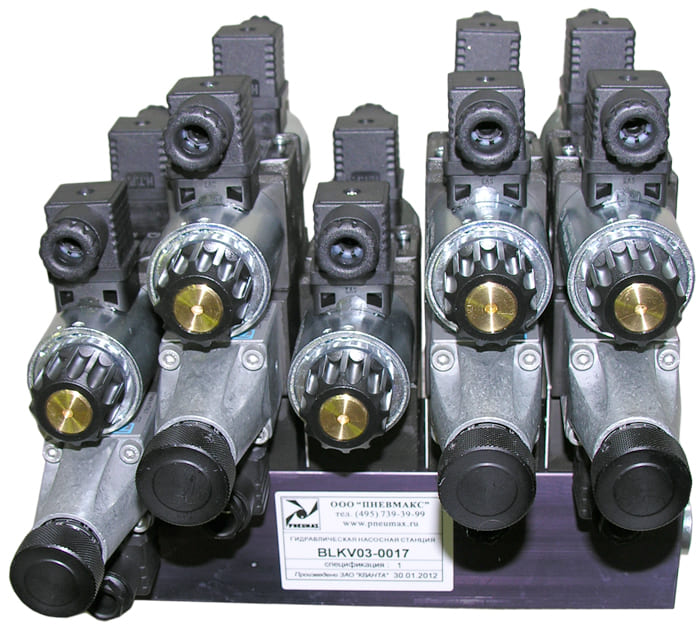

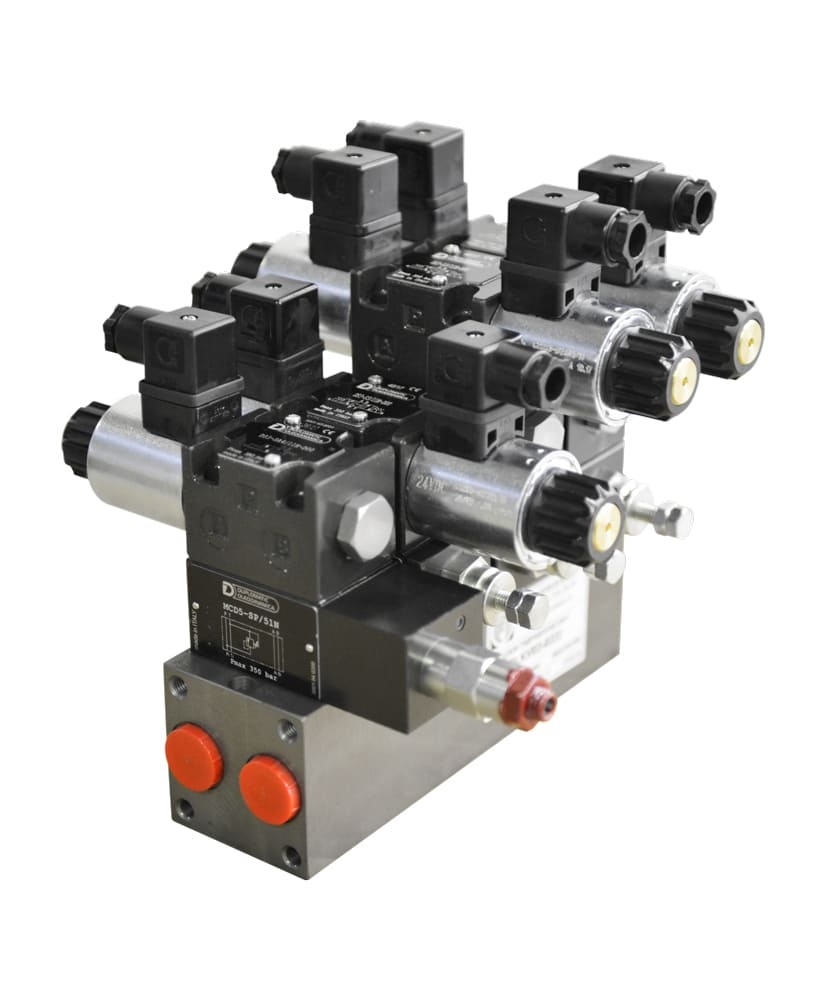

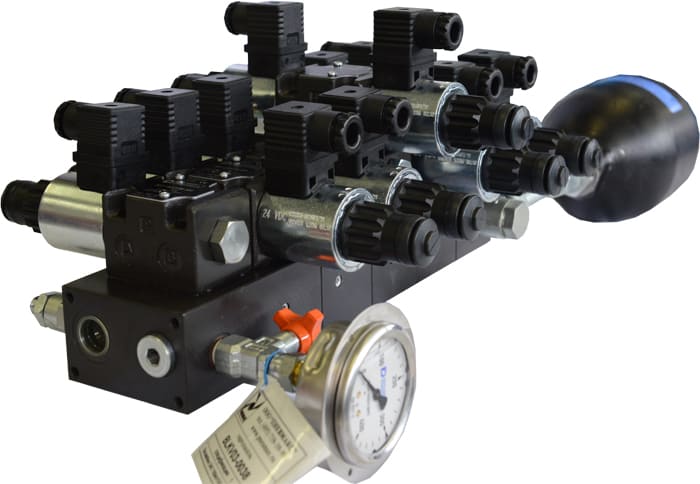

Гидроблоки на базе стандартной гидроаппаратуры

В состав гидравлического блока могут входить:

• гидрораспределители;
• клапаны давления;
• регуляторы расхода;
• обратные клапаны;
• гидрозамки;
• модульные и встраиваемые клапаны;
• монтажные плиты и гидропанели;
• фитинги;
• манометры и другие средства контроля.

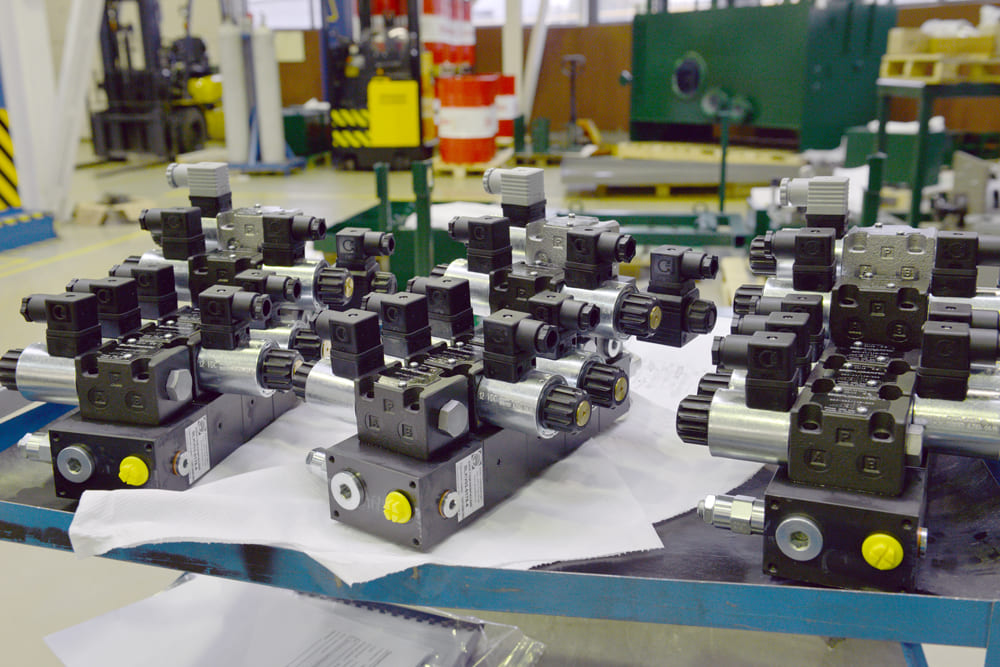

Применение серийной гидроаппаратуры упрощает подбор, обслуживание и замену отдельных компонентов. При последующих поставках согласованная компоновка и спецификация могут быть воспроизведены без дополнительной разработки узла. Блок поставляется с установленной гидроаппаратурой и подготовлен к подключению к основным магистралям гидросистемы. Монтаж компонентов на общей плите сокращает объем внешней трубной обвязки и количество операций при установке оборудования.

Изготовление гидравлических блоков по схеме заказчика

Производство гидроблока начинается с анализа принципиальной гидравлической схемы и требований к работе оборудования. Инженеры ПНЕВМАКС подбирают стандартные компоненты, разрабатывают компоновку, проектируют внутренние каналы монтажной плиты и формируют спецификацию.

Для подготовки технического предложения и расчета стоимости используются:

• принципиальная гидравлическая схема;
• рабочее давление;
• номинальный и максимальный расход;
• перечень исполнительных механизмов;
• требования к присоединительным портам;
• условия эксплуатации;
• ограничения по габаритам;
• требования к расположению гидроаппаратуры.

При наличии готовой спецификации она учитывается при подборе и компоновке компонентов.

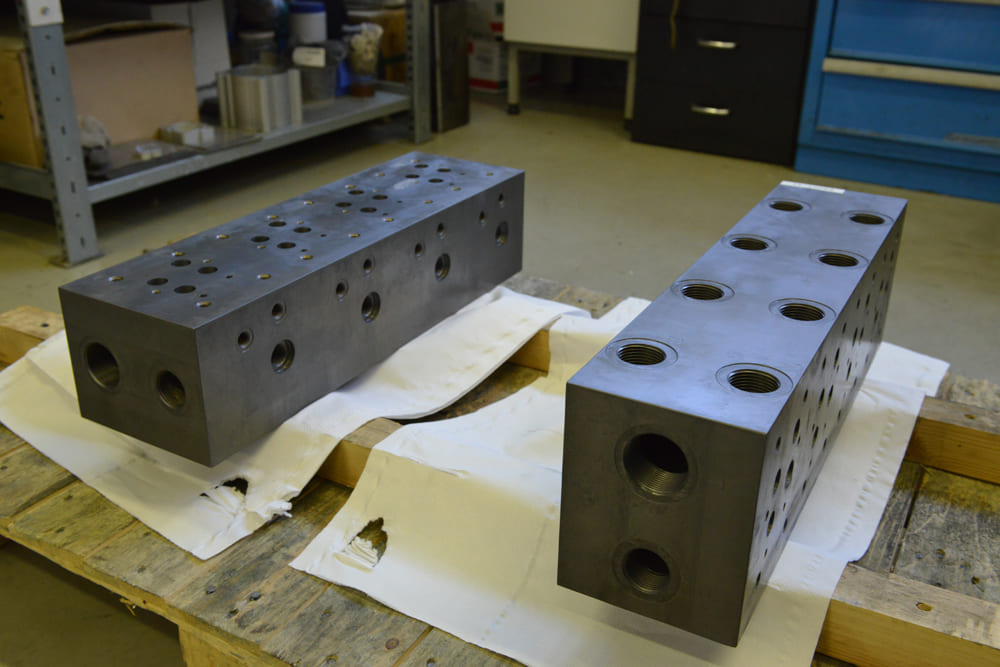

Монтажные плиты изготавливаются на производственной площадке ПНЕВМАКС. После механической обработки выполняются очистка, сборка компонентов и контроль готового изделия. В производственных материалах компании также предусмотрены метрологический контроль и испытания гидравлических блоков. Цена гидравлического блока рассчитывается индивидуально и зависит от сложности схемы, состава гидроаппаратуры, материала монтажной плиты, количества каналов и требований к исполнению.

Монтажные плиты и гидропанели для сборки гидроблоков

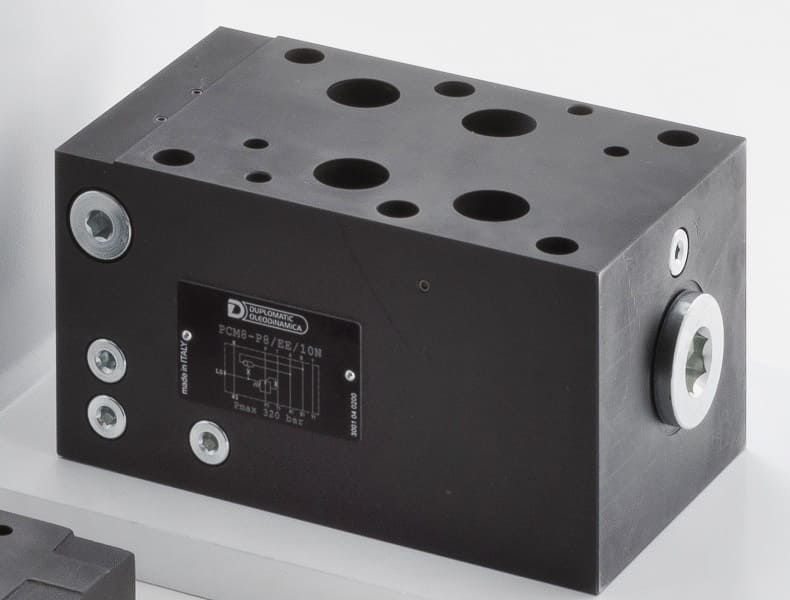

Для изготовления гидроблоков ПНЕВМАКС производит многоместные монтажные плиты и гидропанели с посадочными поверхностями CETOP 03, CETOP 05, CETOP 07 и CETOP 08, а также одноместные плиты CETOP 10.

Конструкция плиты разрабатывается с учетом расположения гидравлических каналов, присоединительных портов и компонентов блока. В одном корпусе могут быть объединены напорные, сливные, рабочие, управляющие и дренажные линии. Монтажная плита является частью готового гидроблока и проектируется под согласованную гидравлическую схему и компоновку оборудования.

Чтобы заказать гидравлический блок в сборе, необходимо передать исходную гидросхему и основные рабочие параметры системы. По полученным данным ПНЕВМАКС подготовит компоновку, спецификацию и расчет стоимости изготовления.

Срок изготовления и гарантия

Срок изготовления гидравлического блока составляет от 2 до 12 недель после согласования принципиальной гидравлической схемы, спецификации и условий заказа.

Гарантийный период — 24 месяца с момента ввода оборудования в эксплуатацию. По запросу может быть предусмотрена расширенная гарантия сроком до 5 лет. Гарантийные условия на комплектующие и быстроизнашивающиеся элементы определяются составом поставки и эксплуатационной документацией.
