CHM7 - Клапан обратный с пилотным управлением (гидрозамок) CETOP 07
CHM7 - обратный клапан с пилотным гидравлическим управлением (гидрозамок) модульного исполнения CETOP 07. Клапан имеет пружинное закрытие и запорный конус с краевым уплотнением.
Гидрозамок перекрывает поток в одном направлении и открывает его в этом же направлении при подаче управляющего давления из параллельного канала. В остальных каналах рабочая жидкость проходит свободно в соответствии с гидравлической схемой исполнения.
CHM7 устанавливается ниже по потоку относительно электромагнитных распределителей DSP7 и может применяться совместно с другими модульными клапанами CETOP 07.
Варианты исполнения
| Исполнение | Назначение |
|---|---|
| D | гидрозамки в магистралях A и B |
| SA | гидрозамок в магистрали A |
| SB | гидрозамок в магистрали B |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 07 |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | 300 л/мин |
| Отношение давлений основного и управляющего каналов | 13:1 |
| Давление открытия | 2 бар |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса CHM7-D | 7,7 кг |
Рабочая жидкость
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Код для заказа
| 1 | 2 | - | 3 | / | 4 | 5 |
|---|---|---|---|---|---|---|
| CHM | 7 | D | 11 | N |
| Позиция | Параметр | Значение |
|---|---|---|
| 1-2 | Тип оборудования | CHM7 - обратный клапан с пилотным управлением модульного исполнения CETOP 07 |
| 3 | Конфигурация |
D = гидрозамки в магистралях A и B SA = гидрозамок в магистрали A SB = гидрозамок в магистрали B |
| 4 | Номер серии | 11, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 5 | Уплотнения |
N = NBR для минеральных масел, стандартное исполнение V = FPM для специальных жидкостей |
Пример кода для заказа: CHM7-D/11N - обратный клапан с пилотным управлением CETOP 07, гидрозамки в магистралях A и B, максимальное рабочее давление 350 бар, расход до 300 л/мин, уплотнения NBR.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице. Дополнительные форматы можно найти в разделе «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.

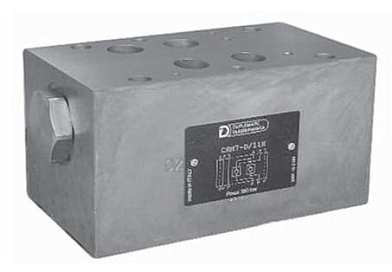

Гидрозамок CHM7 CETOP 07
На странице представлен двойной гидрозамок CHM7-D/11N для магистралей A и B. Клапан рассчитан на максимальное рабочее давление 350 бар и расход до 300 л/мин.
При подборе гидрозамка необходимо учитывать схему блокировки исполнительного механизма, рабочее давление, расход и тип гидравлической жидкости. Специалисты ПНЕВМАКС помогут проверить соответствие CHM7 параметрам гидросистемы.
