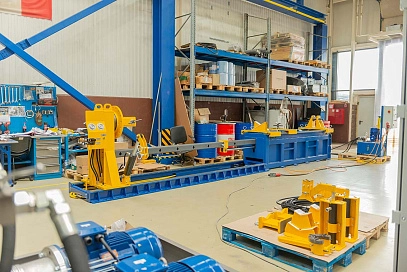

CTR-KV-G0086 - Стенд сборки, разборки и испытания гидроцилиндров

Стенд CTR-KV-G0086 предназначен для проведения разборочно-сборочных операций и гидравлических испытаний при выполнении ремонтных работ гидроцилиндров, устанавливаемых на специальную автомобильную, крановую, карьерную технику, а также различное технологическое оборудование в строительной, металлургической, горнодобывающей и других отраслях промышленности.

Комплект оборудования CTR-KV-G0086 включает:·

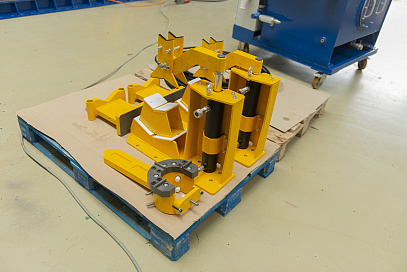

• Стенд для разборки/сборки гидроцилиндров CTR-KV-G0004 (включая гидравлическую насосную станцию и технологическую оснастку);

• Мобильный модуль испытаний гидроцилиндров G0086.200.000;

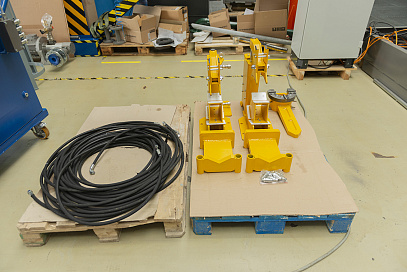

• Опорные кронштейны с гидравлическим приводом зажима.

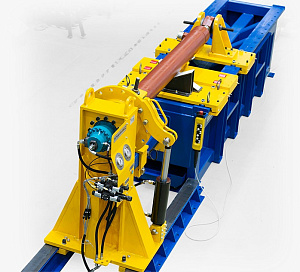

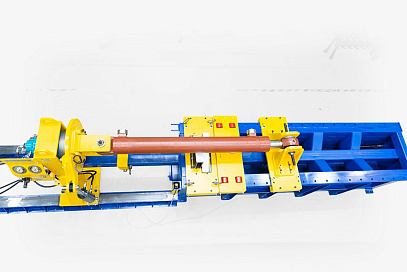

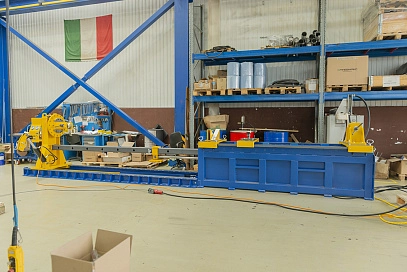

Стенд сборки/разборки гидроцилиндров CTR-KV-G0004

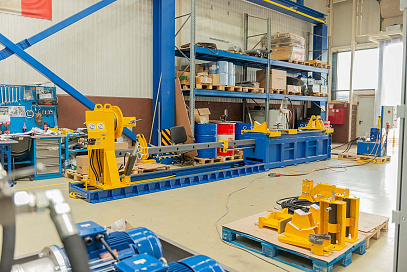

Стенд CTR-KV-G0004 имеет в своем составе мощную станину с рабочим столом, подвижную переднюю бабку с гидравлическим гайковертом двойного действия, направляющие рельсы для перемещения передней бабки и гидростанцию с пультом дистанционного управления. Работа стенда осуществляется в полуавтоматическом режиме, благодаря чему сокращаются трудозатраты на выполнение ремонтных работ.

Станина стенда представляет собой сварную пространственную металлоконструкцию.

На верхней части станины расположены:

• силовой гидроцилиндр для перемещения передней бабки

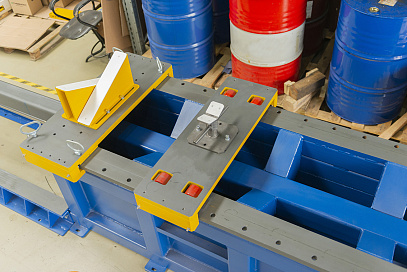

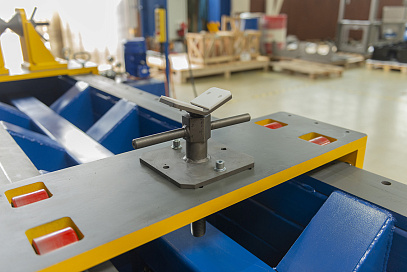

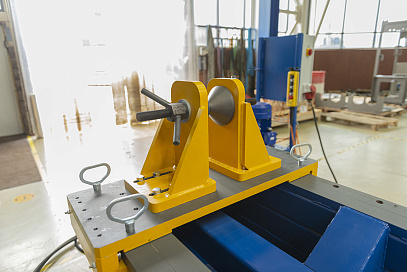

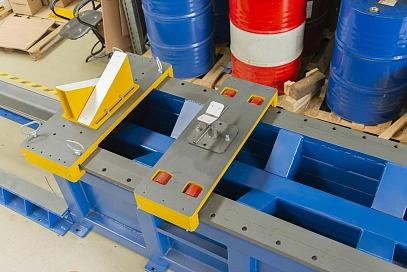

• установочная и поддерживающая опоры для жесткой фиксации обслуживаемого гидроцилиндра.

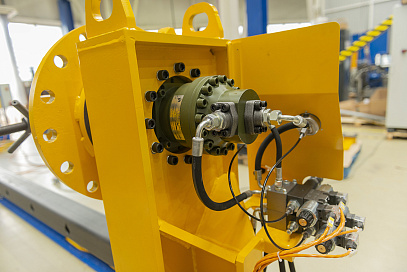

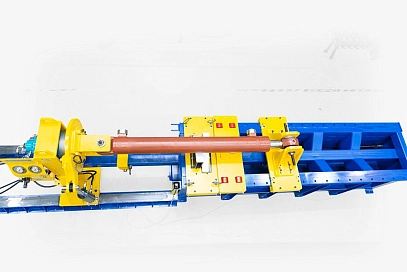

Передняя бабка с гидравлическим гайковертом предназначена для надежной фиксации штока гидроцилиндра и его перемещения в продольном направлении. Гидравлический гайковерт двойного действия (силовой ключ + гидромотор) позволяет отворачивать буксы, крышки крепления и другие присоединительные детали гидравлического цилиндра, что существенно облегчает выполнение разборочно/сборочных операций.

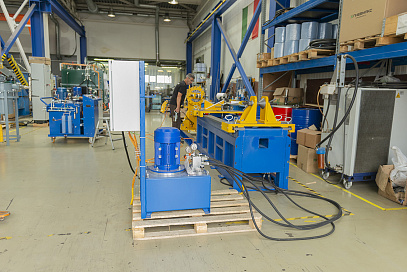

Гидростанция предназначена для подачи рабочей жидкости к гидроагрегатам стенда и управления рабочими операциями.

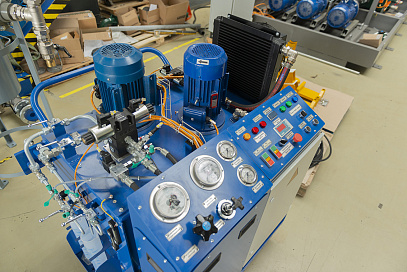

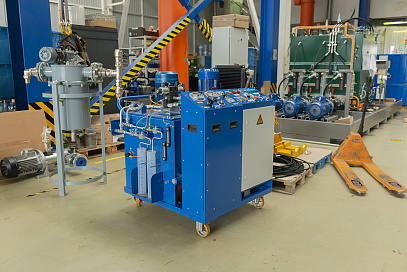

Модуль испытаний гидроцилиндров G0086.200.000

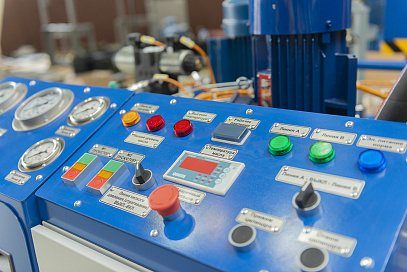

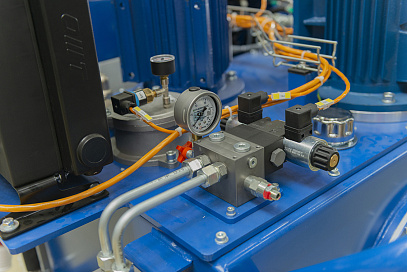

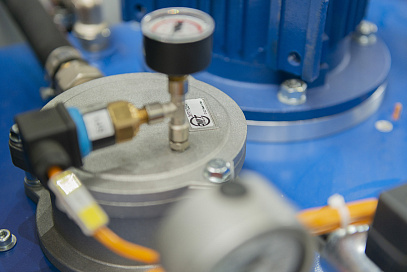

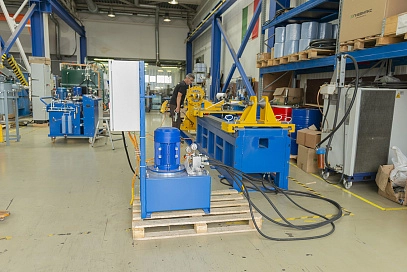

Гидравлический модуль испытаний G0086.200.000 представляет собой мобильную автономную гидростанцию, состоящую из рамы с расположенным на ней гидробаком, гидроаппаратурой, панелью управления (ПУ) и шкафом управления (ШУ).

Большой объем гидравлической системы, возможность создания высокого давления, точные средства управления и измерения обеспечивают достоверность и высокую скорость проведения испытаний гидроцилиндров. При работе с модулем не требуется высокая квалификация персонала, значительно сокращается время оценки качества проведенного ремонта гидроцилиндра и его технических характеристик.

Модуль испытаний CTR-KV-G0086.200.000 позволяет испытывать гидроцилиндры по следующим параметрам:

• Проверка функционирования;
• Проверка давления страгивания;
• Проверка давления холостого хода;
• Проверка прочности и наружной герметичности при статическом давлении P=1.5 Рном;
• проверка наружной герметичности;
• проверка наружных утечек рабочей жидкости через уплотнение штока;
• проверка внутренних утечек рабочей жидкости через поршневое уплотнение (в крайних положения поршня).

Характеристики стенда CTR-KV-G0086

СРОКИ ПОСТАВКИ И ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет 38-40 недель с момента поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
