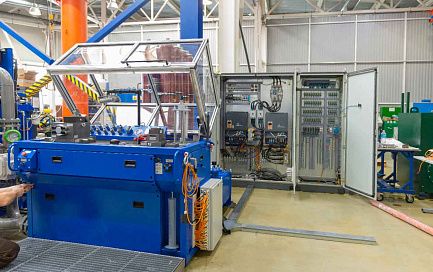

CTR-KV-V0012 - Стенд испытания сервоклапанов, дискретных и пропорциональных распределителей
Стенд предназначен для осуществления входного контроля, диагностики и определения контрольных параметров распределительной аппаратуры (дискретной/пропорциональной) с условным проходом (Ду) 6-50 мм в соответствии с ГОСТ 20245-74 «Гидроаппаратура. Правила приемки и методы испытаний» и ГОСТ 28971-91, «Гидропривод объемный. Сервоаппараты. Методы испытаний».
Технические характеристики
| Объем бака | 1,5 м3 (1500 литров) |
| Максимальное давление при номинальном расходе | до 350 бар |

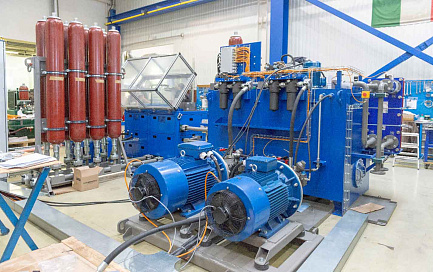

| Максимальный расход с учетом аккумуляторного блока | 240 л/мин |
| Номинальная потребляемая мощность/мощность основных электродвигателей | 75-7,5-5,5 кВт |
| Рабочая жидкость | индустриальное масло И-40 |
| Рассеиваемая мощность системы охлаждения, не менее | 90 кВт |
| Визуализация реализована на промышленном компьютере | отображение на панели оператора |
| Класс чистоты рабочей жидкости | не менее 9 |
| Объем поставки |
- проектирование и изготовление чертежей и конструкторской документации - стенд для испытания клапанной аппаратуры - 1 шт - монтажные комплекты гидропанелей для подключения аппаратуры - шеф-надзор, пуско-наладочные работы и консультационные услуги для персонала Заказчика - ЗИП |
Испытательный стенд обеспечивает проверку следующих показателей дискретной аппаратуры:
- функционирование;
- наружная герметичность (визуальная оценка) и внутренняя герметичность;
- перепад давлений и его зависимость от расхода;
- максимальный расход при номинальном давлении.
- проверка аппарата пробным давлением;
- внутренняя утечка;
- зависимость расхода «к потребителю» от входного сигнала без нагрузки;
- коэффициент усиления по расходу;
- нелинейность;
- гистерезис;
- симметрия;
- зависимость расхода «к потребителю» от перепада давлений нагрузки;
- снятие АЧХ и ФЧХ испытываемой аппаратуры.
Испытательный стенд CTR-KV-V0012 имеет систему автоматической аварийной остановки работы с сигнализацией при превышении или потере давления в системе, при превышении температуры или уровня рабочей жидкости.
Стенд защищен кожухом для обеспечения безопасности во время испытаний и поддоном для сбора утечек масла.

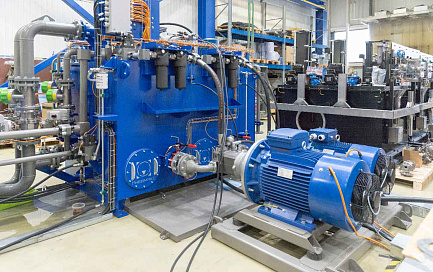

Оснащение бака стенда:
- датчики температуры и уровня рабочей жидкости;
- отдельная система фильтрации и охлаждения масла, позволяющая поддерживать постоянную температуру рабочей жидкости в заданном диапазоне;
- электрические ТЭНы для поддержания рабочей температуры масла в заданном диапазоне температур;
Управляющая программа стенда содержит базу данных аппаратов для проведения гарантийных испытаний и обеспечивает:
-
управление процессом испытаний в автоматическом и в ручном режимах;
-
автоматическую проверку при каждом запуске;
-
графический вывод контрольных характеристик агрегатов;
-
графический вывод ошибок и предупреждающих сигналов;
-
формирование отчетов испытаний.
Сроки поставки и гарантийные обязательства
Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.
Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
