CTR-KV1224-8 Тележка вертолетная буксировочная для АНСАТ, с электромеханическим приводом, самоходная, частичной погрузки, с комплектом задних подкатных колесных опор

Характеристики
Грузоподъемность
до 4000 кг
Привод подъема
Электромеханический
Примерные габаритные размеры ДхШхВ (без рукояти ), мм
3360х1100х1050 (2300х1100х1050)
Емкость АКБ, Ач
100 х 4
Мощность и напряжение питания электродвигателей
600Вт / 24В
Гарантия
2 года


Подробное описание
Совместимость:
Модификации конструкций крепления для конкретных моделей вертолетов согласовываются на этапе заключения Договора-поставки
Robinson R44 R46
Bell 206 407 427 430 205 212 412
Eurocopter AS350/355/365/550/555 EC120/130/145
Augusta 109/119/139
АНСАТ
Тип погрузки
Полная или частичная
Примерный вес (в снаряженном состоянии), кг
24 (48 по заказу)
Напряжение бортовой сети, В
Входит в комплект поставки
Зарядное устройство
электродвигатели постоянного тока (3 шт.)
Тип приводных электродвигателей 600 Вт / 24 В
Тяговое усилие, развиваемое трансмиссией, кг
500
Автономность работы без подзарядки не менее, ч
4
Количество осей 3
Количество поворотных осей 1
Количество подкатных колесных опор 2
Климатическое исполнение У1
Гарантийный срок (мес.) 12

Тележка вертолетная буксировочная CTR-KV1224-8  предназначена для перемещения легких вертолетов класса АНСАТ по территории вертодрома в режиме буксировки. Тележка позволяет буксировать вертолет по поверхности из бетонных плит, грунтовым или асфальтированным покрытиям, в режиме частичной или полной погрузки. Частичная погрузка используется в случае наличия у буксируемого вертолета штатных задних подвесных колесных опор. Для буксировки вертолетов, не имеющих задних колесных опор, используются подкатные колесные опоры, входящие в комплект буксировочной тележки.

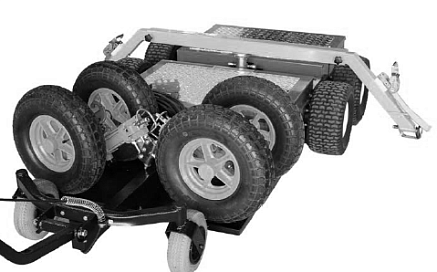

Тележка является самоходной, представляет собой передвижную платформу на шести колесах, четыре из которых ведущие, остальные два - поворотного типа.

Привод ведущих колес осуществляется от двух реверсивных электродвигателей постоянного тока. Каждая пара колес, расположенных на одном борту приводится от своего электродвигателя. Передача крутящего момента от электродвигателя на тяговые колеса осуществляется с помощью цепной передачи. Применение передачи данного типа, позволяет перераспределять крутящий момент между ведущими колесами, в случаи проскальзывания одного из них. Для реализации функции поворота во время движения и большей маневренности применена бортовая схема управления ведущих колес. Управление направлениями движения тележки осуществляется с пульта оператора, расположенного на передней рукояти.

Питание электродвигателей осуществляется от четырех 12 вольтовых аккумуляторных батарей, емкостью 100Ач. Применяемые АКБ с абсорбированным электролитом, имеют крайне низкий ток саморазряда и обладают большим сроком службы. Колодка подключения к зарядному устройству интегрирована  в конструкцию батарейного отсека. Зарядное устройство входит в комплект поставки.

Механизм подъема (вывешивания) приводится в движение электромеханическим домкратом или гидравлическим цилиндром в зависимости от вариантов исполнения.

  • В варианте исполнения с электромеханическим домкратом в качестве силового привода применяется электродвигатель постоянного тока.
  • В варианте исполнения с гидравлическим цилиндром в качестве силового привода применяется мини гидростанция.

Эргономичный пульт управления обеспечивает максимальный комфорт оператора. Джойстиковое управление предназначено для управления направлением движения и скоростью перемещения. Джойстик связан с контроллером, установленным внутри батарейного отсека тележки. Совместная работа джойстика и контроллера, обеспечивают высокую точность и плавность работы.

Кнопки - переключатели предназначены для управления механизмом подъема / опускания. Все средства управления доступны без отрыва руки оператора от передней рукояти как правой, так и левой рукой.

Тележка оснащена прожекторами ночной подсветки рабочей зоны. Мощные светодиодные прожекторы по 10 W (600Lm) обеспечивают хорошую зону освещения и комфортную работу оператора.


Сроки поставки и гарантийные обязательства

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
