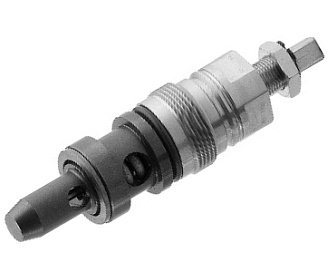

DBV - Клапан предохранительный прямого действия картриджного типа седло D-10E
Клапан серии DBV представляет собой встраиваемый перепускной предохранительный клапан прямого действия, используемый в блоках или панелях с седлом типа D-10E.
Клапан обычно используется для регулировки максимального давления в гидравлических контурах, либо для ограничения пиковых значений давления, возникающих при перемещении исполнительно механизма.
Клапан выпускается с десятью различными диапазонами регулировки давления (макс. 380 бар)
Давление в контуре воздействует на клапан, прижатый к седлу непосредственно пружиной, расположенной на противоположной стороне. По достижении давления настройки клапан открывается, выпуская избыток потока в отверстие Т, напрямую соединенное с баком. Регулировку давления можно производить при помощи винта с потайной шестигранной головкой, оснащенного стопорной и ограничителем предельного допустимой регулировки.
Код для заказа
| 1 | 2 | / | 3 | / | 4 | / | 5 |
|---|---|---|---|---|---|---|---|
| DBV | 35 | 10 | N | K |
| 1 | Встраиваемый перепускной предохранительный клапан прямого действия | |
| 2 | Диапазон регулировки давления |
35 = до 35 бар 50 = до 50 бар 80 = до 80 бар 100 = до 100 бар 160 = до 160 бар 200 = до 200 бар 250 = до 250 бар 300 = до 300 бар 350 = до 350 бар 380 = до 380 бар |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 4 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных жидкостей |
| 5 | Опции | K = регулировочная ручка (пропустить в случае регулирования при помощи винта с потайной шестигранной головкой - стандарт) |
Скачать 2D и 3D модели товара «Клапан предохранительный DBV прямого действия картриджного типа седло D-10E» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
