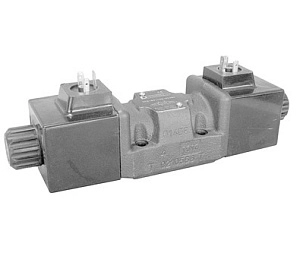

DL5 - Распределитель гидравлический CETOP 05 в компактном исполнении

Характеристики
Артикул
DL5
Диапазон температуры окружающей среды
-20...+50 ºC
Максимальный расход
150 л/мин (пост. ток); 120 л/мин (перем. ток)
Степень загрязнения жидкости
Классы 20/18/15 для ISO 4406:1999
Электрический разъем
вилка электроразъема по DIN 43650
Гарантия
2 года


Подробное описание

DL5 — это направляющий распределительный клапан с гидроусиленным (пилотным) управлением, предназначенный для применения в мощных гидросистемах с высокими расходами. Устанавливается на монтажную плиту в соответствии со стандартом ISO 4401-05, обеспечивает стабильную работу под нагрузкой и высокую точность переключения.

Конструкция и особенности:

  • Корпус из высокопрочного литого чугуна с широкими внутренними каналами — снижает падение давления и увеличивает пропускную способность.
  • Маслонаполненные электромагниты с взаимозаменяемыми катушками — надёжная работа при длительной эксплуатации.
  • 3- и 4-линейные исполнения с 2 или 3 положениями золотника.
  • Широкий выбор взаимозаменяемых золотников с различными схемами каналов.
  • Электромагниты доступны для постоянного и переменного тока. Катушки постоянного тока могут питаться от переменного тока с использованием электроразъёмов со встроенным выпрямительным мостом (см. каталог 49 000).

Специальные исполнения (для катушек постоянного тока):

  • Внешний дренаж через порт Y, выполненный на монтажной плите
  • Плавное переключение золотника — снижение гидроударов
  • Регулируемое время переключения — для точной настройки характеристик работы

Технические характеристики:

  • Тип управления: гидроусиленное (пилотное)
  • Рабочее давление: до 350 бар
  • Максимальный расход: до 120 л/мин
  • Температура рабочей жидкости: от -20 до +80 °C
  • Диапазон вязкости: от 10 до 400 сСт
  • Рекомендуемая вязкость: 25 сСт
  • Стандарт монтажа: ISO 4401-05

Преимущества  гидрораспределителя DL5:

  • Надёжность при высоких нагрузках
  • Повышенная точность и скорость срабатывания
  • Совместимость с распространёнными гидроплитами
  • Гибкость конфигурации под задачи заказчика

Область применения:

  • Гидростанции и агрегаты высокой мощности
  • Формовочное и прессовое оборудование
  • Мобильная и строительная техника
  • Промышленные линии с высокими расходами

DL5 — это проверенное решение для задач, где требуется стабильное управление потоками в условиях повышенной нагрузки. Подробные характеристики, варианты исполнения и документация доступны в каталоге pneumax.ru.

Скачать 2D и 3D модели товара «Распределитель гидравлический CETOP 05 в компактном исполнении DL5» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей, перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
