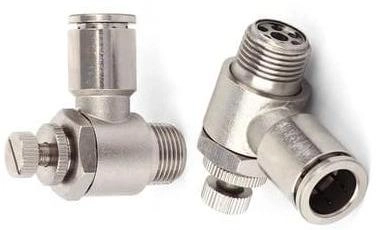

Дроссели
Дроссели пневматические предназначены для регулирования расхода воздуха в пневмосистеме.
В данном разделе представлены следующие дроссели:
• серия 28: предназначен для регулировки скорости движения поршня пневмоцилиндра и устанавливается непосредственно в выходные отверстия распределителя;
• серия 29: предназначен для регулировки скорости движения поршня пневмоцилиндра и устанавливается непосредственно в присоединительные отверстия пневмоцилиндра;
• серия 30: предназначен для регулировки скорости движения поршня пневмоцилиндра и устанавливается непосредственно в выхлопные отверстия распределителя;
• серия 6.01: имеет универсальную конструкцию с резьбовыми портами, что позволяет монтировать их на все типы пневмоэлементов с применением любых фитингов;
• серия T31: выполняются из технополимера. регулируются рукой и оснащены цанговыми соединениями.
Пневматический дроссель (дроссельная заслонка) – незаменимый элемент пневматических систем, если речь идет о точном регулировании потока рабочей среды. Он используется в системах пневматики, где источником энергии является сжатый воздух. Конструкция пневмодросселя создает местное сопротивление потоку сжатого воздуха, что обеспечивает изменение давления или расхода. Благодаря своей компактности и простоте в использовании, они широко применяются в различных отраслях промышленности.
Дроссель серии 29 предназначен для регулировки скорости движения поршня пневмоцилиндра и устанавливается непосредственно в присоединительные отверстия пневмоцилиндра.
Дроссели серии 6.01 имеют универсальную конструкцию с резьбовыми портами, что позволяет монтировать их на все типы пневмоэлементов с применением любых фитингов.
Дроссели серии T31 выполняются из технополимера. регулируются рукой и оснащены цанговыми соединениями.
| Серия |
28 |
T28 |
28P |
T28P | 29 | T29 | 30 | T30 | 30P | 6.01 |
T31
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Код для заказа дросселя |
2804M5 280418 280618 280818 280614 280814 281014 280838 281038 281238 |
T2804M5 T2806M5 T280418 T280618 T280818 T280614 T280814 T281014 T280838 T281038 T281238 |
2804M5P 280418P 280618P 280818P 280614P 280814P 281014P |
T2804M5P T2806M5P T280418P T280618P T280818P T281018P T280614P T280814P T281014P T281214P T280638P T280838P T281038P T281238P T280612P T280812P T281012P T281212P |
2904M5 290418 2906M5 290618 290614 290818 290814 290838 291014 291038 291238 291212 |
T2904M5 T290418 T2906M5 T290618 T290614 T290818 T290814 T290838 T291014 T291038 T291238 T291212 |
300418 300618 300818 300614 300814 301014 300838 301038 301238 301212 301412 |
T3004M5 T3006M5 T300418 T300618 T300818 T300614 T300814 T301014 T300838 T301038 T301238 T301212 |
300418P 300618P 300818P 300614P 300814P 301014P T3004M5P T3006M5P T300418P T300618P T300818P T300614P T300814P T301014P |
6.01.05 6.01.05/2 6.01.05.90 6.01.05.90/2 6.01.05.180 6.01.05.180/2 6.01.18N 6.01.18/1N 6.01.18/4 6.01.18/5 6.01.18/6 6.01.18/7 |
6.01.14/1 6.01.14 N 6.01.14/1 N 6.01.12 N 6.01.12/1 N 6.01.34 |
T310400 T310600 T310800 T311000 T311200 |
Виды пневмодросселей
- дроссели постоянные (нерегулируемые)
- переменные дроссели (регулируемые)
Устройство и применение пневмодросселей
В пневмодросселях с механическим управлением (тормозные пневмодроссели) расход воздуха зависит от величины перемещения штока или ролика, определяемого обычно профилем копира или кулачка, установленного на выходном звене пневмодвигателя, или на подвижной части автоматизируемого объекта. Выбирая необходимый профиль копира, нужно изменять сопротивление пневмодросселя на всей длине перемещения выходного звена пневмодвигателя (например, штока пневмоцилиндра), обеспечивая требуемую зависимость между скоростью и перемещением выходного звена.Нерегулируемые пневмодроссели, обычно, являются частью других устройств. Когда необходимо точно обеспечить заданную величину сопротивления, пневмодроссели выполняют в виде калиброванных отверстий в деталях простой формы типа втулок или шайб, которые при необходимости можно легко заменить.
ООО «ПНЕВМАКС» предлагает широкий выбор пневматических дросселей. В зависимости от разъема, назначения, конструкции вы можете выбрать устройство с обратным клапаном и без, для установки на пневмоцилиндр, распределитель или магистраль, а также дроссели с различными типами соединений и пр.
В нашем каталоге представлена продукция ведущих европейских производителей, отлично зарекомендовавших себя на рынке. Интернет-магазин pneumax.ru позволяет быстро найти необходимую модель изделия или собрать большой заказ, воспользовавшись каталогом. У нас вы сможете купить как несколько единиц, так и оформить заявку под ключ – наши технические специалисты помогут подобрать оптимальные решения.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
