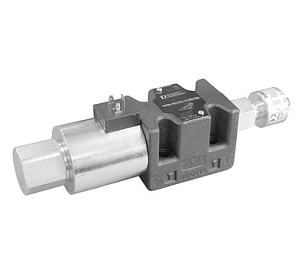

DS(P)*M - Распределитель гидравлический с электромагнитным управлением и с контролем положения золотника
Направляющие распределители с электромагнитным управлением и с контролем положения золотника поставляются с индуктивным бесконтактным датчиком, определяющим положение золотника клапана (в случае направляющих распределительных клапанов с внешним пилотным управлением производится контроль главного золотника).
Обычно датчик PNP с нормально замкнутыми контактами контролирует свободное положение золотника (при обесточенном электромагнитном клапане), позволяя определять состояние направляющего распределителя и контролировать комбинированную функцию золотника при подключении к электронной логической схеме.
Клапаны размеров CETOP 03 и CETOP 05 - прямого действия, в то время как клапаны размеров CETOP P05, CETOP 07 и CETOP 08 имеют пилотное управление.
Клапаны прямого действия поставляются с маслозаполненными электромагнитами и только для постоянного тока.
Код для заказа:
Распределители прямого действия
| 1 | 2 | 3 | - | 4 | / | 5 | 6 | - | 7 | 8 | / | 9 |
| DS | 3 | M | S3 | 20 | N | D12 | K1 | R0 |
| 1 | Направляющий распределитель с электромагнитным управлением | ||
| 2 | Типоразмер |
3 = ISO4401-03 5 = ISO4401-05 |
|
| 3 | Контроль положения золотника | ||
| 4 | Тип золотника |
S*, SA*, SB*, TA*, TB* ПРИМЕЧАНИЕ: см. п.1.2 Подробного каталога |
|
| 5 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 | |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
|
| 7 | Напряжение питания катушек |
Источник питания постоянного тока D12 = 12 В D24 = 24 В D110 = 110 В D220 = 220 В D00 = клапан без катушек |
|
| 8 | Электрическое соединение катушки | K1 = вилка электроразъема типа EN175301-803 (ранее DIN 43650). Стандарт | |
| 9 | Контролируемое положение |
R0 = контроль нейтральной позиции, когда клапан обесточен MA = контроль позиции «а» MB = контроль позиции «b» Логику переключения см. в п.16 подробного каталога |
|
Примечание: согласно стандарту EN 693:2011, клапаны не имеют ручного дублирования
Вариации контролируемых позиций в зависимости от типа золотника представлены ниже:
| DS3 | Тип золотника | DS5 | Тип золотника | |||||||||||
| S* | SA* | SB* |
TA TA100 |
TB TB100 |
S* | SA* | SB* |
TA TA100 |
TA02 TB02 |
TB TB100 |
||||
| Тип конечного выключателя | R0 | Х | Тип конечного выключателя | R0 | ||||||||||
| MA | Х | Х | Х | Х | MA | |||||||||
| MB | Х | Х | Х | Х | MB | |||||||||
Распределители с пилотным управлением
| 1 | 2 | 3 | - | 4 | / | 5 | 6 | - | 7 | 8 | / | 9 | - | 10 | / | 11 | 12 | / | 13 |
| DSP | 5 | M | S1 | 10 | N | I | I | P | D | D12 | K1 | R0 |
| 1 | Направляющий распределитель с электромагнитным пилотным управлением | ||
| 2 | Типоразмер |
5 = CETOP 05 5R = CETOP R05 7 = CETOP 07 8 = CETOP 08 |
|
| 3 | Контроль положения золотника | ||
| 4 | Тип золотника |
S1, SA1, SB1, TA, TB, S4, TA100, TB100 ПРИМЕЧАНИЕ: расшифровку см. «Конфигурации» |
|
| 5 | Номер серии |
10 = для DSP5M, DSP5RM, DSP8M 20 = для DSP7M Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 и от 20 до 29 |
|
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
|
| 7 | Линия управления |
I = внутренняя (НЕ ДОСТУПНО ДЛЯ ЗОЛОТНИКА S4) E = внешняя C = внутреннее управление с обратным клапаном в канале P (только для DSP7 и DSP8) Z = внешнее управление со встроенным редукционным клапаном, настроенным на 30 бар |
|
| 8 | Дренаж |
I = внешний E = внутренний |
|
| 9 | Промежуточная плита | P = промежуточная плита под пилотный распределитель с дросселем в канале P (пропустить при наличии опции D) | |
| 10 | Вариант исполнения | D = регулирование скорости переключения главного золотника (cсмю пункт 8, пропустить при наличии опции P) | |
| 11 | Напряжение питания катушек |
Постоянный ток: D12 = 12 В D24 = 24 В |
Переменный ток: A110 = 110 В A230 = 230 В |
| 12 | Электрическое соединение катушки | K1 = вилка электроразъема DIN 43650 (стандарт) | |
| 13 | Контролируемая позиция |
R0 = контроль нейтральной позиции, когда клапан обесточен MA = контроль позиции «а» MB = контроль позиции «b» |
|
Примечание: согласно стандарту EN 693:2011, клапаны не имеют ручного дублирования
- DSP8M-S1/10N-II/P-D/D110K1/R0 - гидрораспределитель с контролем положения золотника в центральном положении, СЕТОР 08, Элм.-Элм., 110 В пост.ток, внутр. управление и дренаж, регулирование времени переключения, дроссель 0,8 в канале Р;
- DS3M-TA/21N-D24K1/MA - гидрораспределитель с контролем положения золотника, СЕТОР 03, Элм.-Пруж., = 24 В
