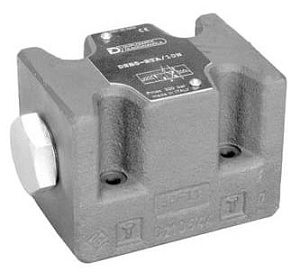

DSB - Распределитель гидравлический самореверсивный
Распределители серии DSB — это направляющие золотниковые клапаны с самореверсивным механизмом, предназначенные для автоматического изменения направления потока рабочей жидкости без подачи внешних управляющих сигналов. Переключение осуществляется за счёт изменения давления в линиях А или В при достижении цилиндром крайних положений, что делает их оптимальным решением для возвратно-поступательных движений исполнительных механизмов.
Серия включает два типоразмера:
- DSB3 — монтажная поверхность ISO 4401-03, рабочее давление до 350 бар, номинальный расход до 30 л/мин.
- DSB5 — монтажная поверхность ISO 4401-05, рабочее давление до 320 бар, номинальный расход до 100 л/мин.
Основные характеристики:
| Распределитель серии DSB | DSB3 | DSB5 | |
| Максимальное рабочее давление на линии P | бар | 350 | 320 |
| Минимально допустимое давление | бар | 50 | 60 |
| Номинальный расход | л/мин | 30 | 100 |
Клапаны допускают установку в любом положении, имеют цинк-никелевое покрытие корпуса и рассчитаны на работу с гидравлическими жидкостями на минеральной основе (HL, HM по ISO 6743-4) с вязкостью 10–400 сСт. Диапазон температур окружающей среды — от −20 до +60 °C, рабочей жидкости — от −20 до +80 °C.
Возможна комплектация уплотнениями NBR для стандартных жидкостей или FPM для специальных составов. Дополнительно предлагается исполнение с рукояткой ручного дублирования (CK), позволяющей производить настройку предохранительного клапана без применения отсечных кранов.
Области применения распределителей DSB
Распределители DSB используются в станках с гидроприводом, прессовом и кузнечно-штамповом оборудовании, гидравлических подъёмниках и манипуляторах, в системах автоматической подачи заготовок, в транспортных и погрузочно-разгрузочных механизмах, а также в гидравлических испытательных установках.
Благодаря надёжной конструкции и устойчивости к загрязнению (класс 20/18/15 по ISO 4406:1999) распределители DSB обеспечивают стабильную работу гидросистем в тяжёлых эксплуатационных условиях и подходят для широкого спектра промышленного оборудования.
Код для заказа:
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 |
| DSB | 3 | RTA | 10 | N | CK |
| 1 | Золотниковый распределитель с самовозвратным золотником | |
| 2 | Типоразмер |
3 = CETOP 03 5 = CETOP 05 |
| 3 | Тип золотника | RTA |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 6 | Ручное дублирование | CK = рукоятка для регулировки предохранительного клапана |
Пример кода для заказа: DSB3-RTA/10N - гидрораспределитель реверсивный, СЕТОР 03, 30 л/мин
Монтажные плиты:
| Тип распределителя | DSA3 | DSA5 |
| С задним расположением присоединительных отверстий | PMMD-AI3G | PMD4-AI4G - резьба 3/4" BSP |
| С боковым расположением присоединительных отверстий |
PMMD-AI3G |
PMD4-AL4G - резьба 1/2" BSP |
| Размеры отверстий Р, Т, А, В |
3/8" BSP
|
-
|
