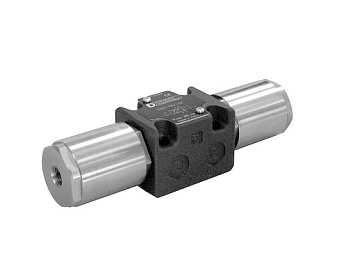

DSC - Распределитель гидравлический с гидроуправлением СЕТОР 03, CETOP R05

Характеристики
Артикул
DSC
Диапазон температуры окружающей среды
-20...+50 °С
Диапазон температуры рабочей жидкости
-20...+80 °С
Рекомендуемая вязкость
25 сСт
Диапазон вязкостей жидкости
10...400 сСт
Степень загрязнения жидкости
Классы 20/18/15 для ISO 4406:1999
Гарантия
2 года


int(0) string(1) "N"
Подробное описание

Архивная позиция!

Подобрать аналог данной позиции вам помогут менеджеры нашей компании.
Звоните: +7 (495) 739-39-99!

DSС* направляющие гидрораспределители золотникового типа с прямым гидравлическим управлением производятся в 3-х или 4-х линейном исполнении с различными типами золотников. Корпус распределителя изготовлен из высокопрочного литого чугуна с широкими внутренними каналами для уменьшения падения давления. Распределители производятся с 2-х или 3-х позиционным исполнением золотника с возвратной пружиной или механическим фиксатором положений. Отверстие внешнего дренажа Y для DSС5 выполнено по стандарту CETOP R05 и должно использоваться при давлении в сливной магистрали Т более чем 25 бар. Отверстие внешнего дренажа Y также может быть заказано для DSС3 (CETOP 03) и должно использоваться при давлении в сливной магистрали Т более 25 бар.

Диапазон вязкости рабочей жидкости - 10-400 сСт. Рекомендуемая вязкость  - 25 сСт

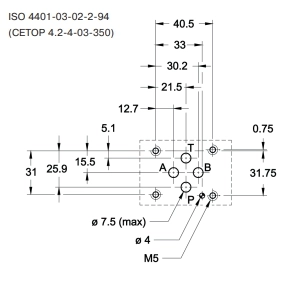

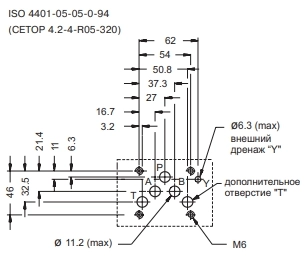

 DSC3 монтажная поверхность  DSC5 монтажная поверхность
 DSC3.jpg  DSC5.jpg

Код для заказа:

1 2 - 3 / 4 5
DSC 3 S3 10 N
1 Золотниковый распределитель с гидроуправлением
2 Типоразмер 3 = CETOP 03
3 Тип золотника S*, SA*, SB*, TA, TB, RK, TA23, TB23
ПРИМЕЧАНИЕ: расшифровку см. «Конфигурации»
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей

Пример для заказа:

DSC3-S1/10N - гидрораспределитель с гидроуправлением, 4/3, 350 бар, 75 л/мин, СЕТОР 3

Технические характеристики:

Максимальное рабочее давление
- отверстия P, A, B
- отверстия T без дренажа Y (стандартно для DSA3)
- отверстия T с внешним дренажом (только для DSA5)
бар
350
320
25
Давление гидроуправления
- минимальное
- максимальное
бар
15
210
Номинальный расход л/мин 75
Монтажные плиты:
С задним расположением присоединительных отверстий
PMMD-AI3G
С боковым расположением присоединительных отверстий PMMD-AL3G
Размеры отверстий Р, Т, А, В
3/8'' BSP

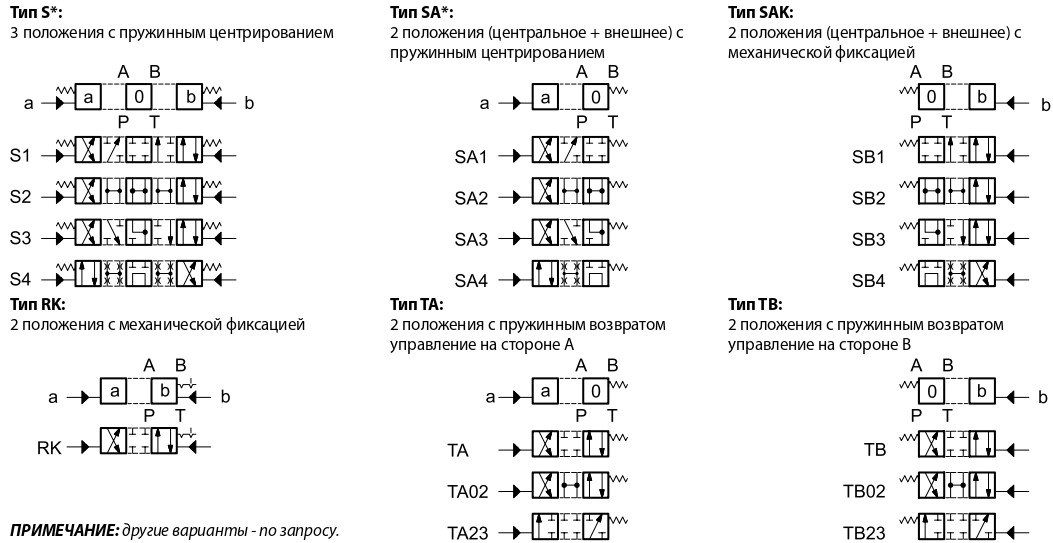

Конфигурации:


Скачать 2D и 3D модели товара «Распределитель гидравлический с гидравлическим управлением СЕТОР 03, CETOP R05 DSC» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
