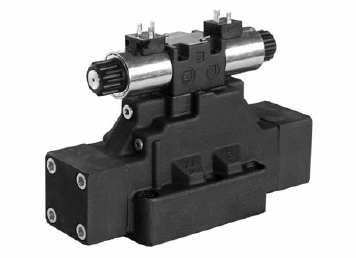

DSP8, DSC8 - Распределитель гидравлический с пилотным электромагнитным или гидравлическим управлением - SETOP P05, ISO 4401-08 (SETOP 08)
Характеристики
Артикул
DSP8, DSC8
Типоразмер
DN10, DN16, DN25, DN32
Рабочее давление
до 420 бар
Расход
до 600 л/мин
Питание
постоянный ток
Температура эксплуатации
–20 до +80 ºС
Гарантия
2 года
Подробное описание

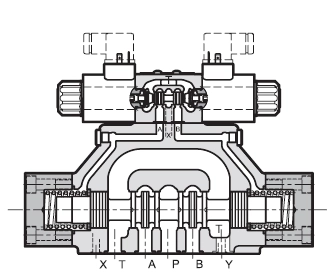

Клапан с пилотным управлением состоит из 4-линенейного распределителя с гидравлическим управлением с монтажной поверхностью стандарта CETOP 08, управляемого пилотным распределителем с электромагнитным управлением стандарта CETOP 03.
Поставляется с различными типами золотников и с несколькими вариантами пилотного управления со стороны X и Y:
- с электромагнитным
- с гидравлическим
Технические характеристики
| Характеристика | ед. изм. | DSP8 | DSP8H |
Максимальное рабочее давление
|
бар |
350 250 210 (DC)/160 (AC) |
420 350 210 (DC)/160 (AC) |
| Максимальный расход от отверстия P до A-B-T | л/мин | 600 | |
| Рабочий диапазон температуры окружающей среды |
0C
|
-20/+50 | |
| Диапазон температур жидкости |
0C
|
-20/+80 | |
| Диапазон вязкости жидкости | сСт | 10÷400 | |
| Допустимая степень загрязнения жидкости |
класс 20/18/15 по ISO 4406:1999 |
||
| Рекомендуемая вязкость | сСт | 25 | |
|
Масса: DSP8-S, RK DSP8-T*, SA*, SB* DSC8 |
кг |
14,5 13 12,5 |
|
Код для заказа распределителя с электромагнитным управлением:
| 1 | 2 | 3 |
- |
4 | / | 5 | 6 |
- |
7 | 8 | / | 9 | / | 10 | 11 | / | 12 | 13 |
| DSP | 8 |
|
|
10 |
|
|
|
|
|
K1 |
|
| 1 | Распределитель с электромагнитным управлением | ||
| 2 | Типоразмер | 8 = CETOP 08 | |
| 3 | Вариант исполнения |
Пропустить для давления до 350 бар H = версия для высокого давления (максимальное рабочее давление = 420 бар) |
|
| 4 | Тип золотника |
S*, SA*, SB*, RK, TA, TB ПРИМЕЧАНИЕ: см. расшифровку в каталоге (стр. 3) |
|
| 5 | Серия | Габаритные и монтажные размеры не изменяются от 10 до 19 | |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандартный вариант) V = уплотнения FPM для специальных жидкостей |
|
| 7 | Пилотное управление |
E = внешнее I = внутреннее (недоступно для золотников S2-S4-S7-S8-TA02-TB02-RK02-S*2-S*4. Если нужно внутреннее управление, выбирайте тип C) C = внутреннее с обратным клапаном в линии P Z = внутреннее с редукционным клапаном, настроенным на 30 бар |
|
| 8 | Дренаж |
I = внутренний E = внешний |
|
| 9 | Опции золотника |
C = ограничитель хода главного золотника D = контроль скорости перемещения главного золотника P08 = монтажная плита с жиклером Ø0,8 в линии P S2 = электромагнитный пилотный клапан в конфигурации S2 Также доступны комбинированные варианты: C-D = контроль хода и скорости переключения основного золотника C-P08 = ограничитель хода основного золотника и монтажная плита с жиклером |
|
| 10 | Питание |
Постоянный ток D12 = 12B D24 = 24 B D48 = 48 B D110 = 110 B D220 = 220 B D00 = клапан без катушек (см. Примечание 1) |
Переменный ток A24 = 24 B - 50 Гц A48 = 48 B - 50 Гц A110 = 110 В - 50 Гц/120 В - 60 Гц A230 = 230 В - 50 Гц/240 В - 60 Гц A00 = клапан без катушек F110 = 110 В - 60 Гц F220 = 220 В - 60Гц (см. Примечание 1) |
| 11 | Электрического соединение катушки | K1 = вилка электроразъема EN 175301-803 (ранее DIN 43650). Стандартный вариант | |
| 12 | Ручное дублирование |
Пропустить для ручного дублирования, интегрированного в арматурную трубку (стандартный вариант) CM = кнопка ручного дублирования с защитным резиновым колпачком |
|
| 13 | Опция |
W7 = цинк-никелевое покрытие. См. Примечание 2 Пропустить, если не требуется |
|
Примечание 2. Стандартный клапан поставляется с обработкой поверхности черным фосфатированием
Код для заказа распределителя с гидравлическим управлением:
| 1 | 2 | 3 | - | 4 | / | 5 | 6 | - | 7 | 8 | 9 |
| DCS | 8 | 10 | E | E |
| 1 | Распределитель с гидравлическим управлением | |
| 2 | Типоразмер | CETOP 08 |
| 3 | Опция |
пропустить для давления до 350 бар H = версия для высокого давления Pmax = 420 бар |
| 4 | Тип золотника | S*, SA*, SB*, TA, TB (см. Каталог стр. 4) |
| 5 | Серия | Габаритные и монтажные размеры не изменяются от 10 до 19 |
| 6 | Уплотнения |
N= уплотнения NBR для минеральных масел (стандартный вариант) V = уплотнения FPM для специальных жидкостей |
| 7 | Пилотное управление | E = внешнее |
| 8 | Дренаж | E = внешний |
| 9 | Опция |
W7 = цинк-никелевое покрытие пропустить, если не требуется |
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
