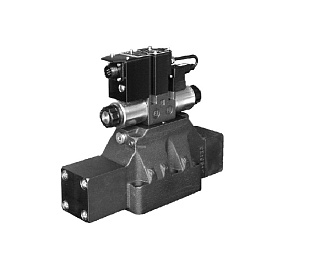

DSPE*G — Пропорциональный гидрораспределитель с пилотным управлением и встроенной электроникой
Пилотно-управляемые пропорциональные распределители DSPE*G
DSPE*G — пропорциональные гидрораспределители с пилотным электронным управлением и интегрированным электронным блоком. Они предназначены для управления направлением и расходом рабочей жидкости в гидравлических системах и выпускаются в исполнениях для расходов от десятков до нескольких тысяч литров в минуту.
В отличие от серии DSPE*J, распределители DSPE*G не имеют замкнутой обратной связи по положению основного золотника. Электронный блок управляет пропорциональной пилотной ступенью в соответствии с поступающим управляющим сигналом. Для серии заявлены гистерезис менее 2% от максимального расхода и воспроизводимость менее ±1%.
Типоразмеры и диапазоны расхода
Серия DSPE*G включает несколько монтажных типоразмеров — от CETOP P05 и ISO 4401-05 до ISO 4401-10. Максимальное рабочее давление в линиях P, A и B составляет 350 бар.
| Исполнение | Монтажная поверхность | Номинальный расход при Δp 10 бар P–T |
|---|---|---|
| DSPE5G / DSPE5RG | CETOP P05 / ISO 4401-05 | 80 или 80/40 л/мин |
| DSPE7G | ISO 4401-07 | 100, 150 или 150/75 л/мин |
| DSPE8G | ISO 4401-08 | 200, 300 или 300/150 л/мин |
| DSPE10G | ISO 4401-10 | 350, 500, 500/250, 800 или 800/500 л/мин |
| DSPE11G | ISO 4401-10 с увеличенными портами | 1000 л/мин |
Для исполнений с двумя значениями расхода величины относятся к разным рабочим линиям согласно конфигурации золотника. Максимальный фактический расход зависит от типоразмера и достигает 2000 л/мин для DSPE11G.

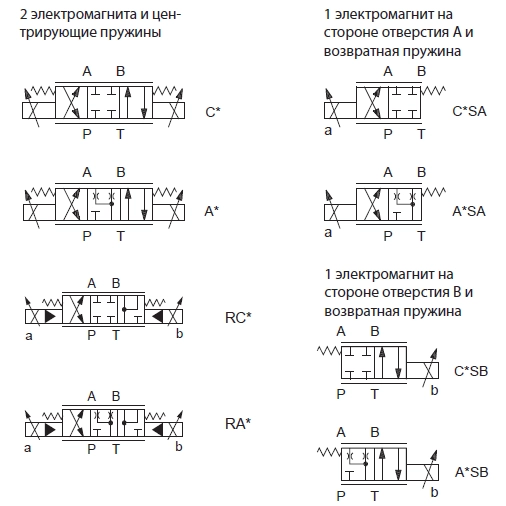

Конфигурации золотников DSPE*G
Распределители выпускаются с трехпозиционными золотниками и пружинным центрированием. Конкретная гидравлическая характеристика определяется сочетанием типа золотника и номинального расхода.
- C — закрытые центры;
- A — открытые центры;
- RC — дифференциальный золотник с закрытыми центрами;
- RA — дифференциальный золотник с открытыми центрами.
Дифференциальные исполнения предусмотрены для отдельных типоразмеров DSPE7G, DSPE8G и DSPE10G.
Варианты интегрированной электроники
Для DSPE*G предусмотрены стандартный электронный блок G, компактная версия GL и исполнение GH с подключением к промышленной сети. Номинальное напряжение питания составляет 24 В постоянного тока.
| Исполнение | Электронный блок | Управление и интерфейсы |
|---|---|---|
| G | Стандартный | ±10 В или 4–20 мА |
| GL | Компактный | ±10 В, 4–20 мА, IO-Link, CANopen |
| GH | С подключением полевой шины | EtherCAT, Ethernet/IP, PROFINET, PowerLink |
Компактные версии GL с IO-Link и CANopen поддерживают передачу диагностических данных, включая напряжение питания соленоида, неисправности, температуру корпуса, время включения и вибрацию. Для исполнения GH предусмотрена коммуникация и диагностика через регистры промышленной сети.
Пилотное управление и дренаж
Пилотное управление и дренаж могут быть внутренними или внешними. Конфигурация выбирается при заказе распределителя.
- II — внутреннее пилотное управление и внутренний дренаж;
- IE — внутреннее пилотное управление и внешний дренаж;
- EI — внешнее пилотное управление и внутренний дренаж;
- EE — внешнее пилотное управление и внешний дренаж.
Давление в линии пилотного управления X должно находиться в диапазоне от 30 до 210 бар. При внутреннем дренаже допустимое давление в линии T составляет до 10 бар, при внешнем — до 250 бар.
Для внутреннего пилотного управления предусмотрено исполнение Z со встроенным редукционным клапаном с фиксированной настройкой 30 бар.
Ручное дублирование
Электромагниты распределителей имеют устройство ручного дублирования. По запросу доступны дополнительные варианты CM и CS.
- CM — ручное дублирование с защитным резиновым колпачком;
- CS — исполнение с металлической кольцевой гайкой, винтом M4 и стопорной контргайкой.
Рабочая жидкость и условия эксплуатации
Стандартные исполнения с уплотнениями NBR предназначены для гидравлических жидкостей на основе минеральных масел типов HL и HM по ISO 6743-4. Для жидкостей HFDR на основе фосфатных эфиров применяются уплотнения FPM с кодом V.
- температура окружающей среды — от −20 до +60 °C;
- температура рабочей жидкости — от −20 до +80 °C;
- диапазон вязкости — от 10 до 400 сСт;
- рекомендуемая вязкость — 25 сСт;
- класс чистоты рабочей жидкости — 18/16/13 по ISO 4406:1999;
- степень защиты G и GH — IP65/IP67;
- степень защиты GL — IP65.
Монтажные плиты
Распределители DSPE*G устанавливаются на монтажные поверхности соответствующего типоразмера. Для части серии предусмотрены стандартные монтажные плиты:
| Исполнение | Задние присоединения | Боковые присоединения |
|---|---|---|
| DSPE5G | PME4-AI5G | PME4-AL5G |
| DSPE7G | PME07-AI6G | PME07-AL6G |
| DSPE8G | — | PME5-AL8G |
Для DSPE5RG, DSPE10G и DSPE11G стандартные монтажные плиты в каталоге не предусмотрены.
Подбор и заказ распределителей DSPE*G
Пропорциональные гидрораспределители DSPE*G поставляются ПНЕВМАКС под заказ. При подборе учитываются требуемый расход, рабочее давление, монтажный типоразмер, конфигурация золотника, схема пилотного управления и дренажа, рабочая жидкость и способ подключения к системе управления.
Можно заказать распределитель с аналоговым управлением ±10 В или 4–20 мА, компактной электроникой с IO-Link или CANopen либо исполнение GH для интеграции в промышленную сеть EtherCAT, Ethernet/IP, PROFINET или PowerLink.
Цена и срок поставки зависят от выбранной конфигурации. Для подбора DSPE*G и получения коммерческого предложения направьте обозначение требуемого исполнения или параметры гидросистемы на адрес shop@pneumax.ru.
Код для заказа:
| 1 | 2 | 3 | - | 4 | 5 | - | 6 | - | 7 | 8 | - | 9 | - | 10 | 11 | 12 | - | 13 |
| DSPE | 5 | G | С | 80 | SA | 11 | N | I | I | E0 | K11 | C |
| 1 | Распределитель с электронным пропорциональным управлением | |
| 2 | Типоразмер |
5 = CETOP 05 5R = CETOP R05 7 = CETOP 07 8 = CETOP 08 10 = CETOP10 11 = СЕТОР 11 |
| 3 | Встроенный электронный блок | |
| 4 | Тип золотника |
С = закрытые центры A= открытые центры RС = закрытые центры (только для DSPE7G, DSPE8G и расхода 150/75, 300/150, 500/250) RA = открытые центры (только для DSPE7G, DSPE8G и расхода 150/75, 300/150, 500/250) |
| 5 | Номинальный расход при ΔP = 10 бар |
80 = 80 л/мин (только для DSPE5G И DSPE5RG) 80/40 = 80 (P-A) / 40 (B-T) л/мин (только для DSPE5G И DSPE5RG) 100 = 100 л/мин (только для DSPE7G) 150 = 150 л/мин (только для DSPE7G) 150/75 = 150 (P-A) / 75 (B-T) л/мин (только для DSPE7G) 200 = 260 л/мин (только для DSPE8G) 300 = 300 л/мин (только для DSPE8G) 300/150 = 300 (P-A) / 150 (B-T) л/мин (только для DSPE8G) 350 = 100 л/мин (только для DSPE10G) 500 = 150 л/мин (только для DSPE10G) 500/250 = 500 (P-A) / 250 (B-T) л/мин (только для DSPE10G) |
| 6 | Расположение электромагнита |
Пропустить для конфигурации с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A SB = 1 электромагнит на стороне отверстия B |
| 7 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 |
| 8 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 9 | Пилотное управление |
I = внутреннее E = внешнее Z = внутреннее с настройкой редукционного канала 30 бар |
| 10 | Дренаж |
I = внутренний E = внешний |
| 11 | Опорный сигнал |
E0 = напряжение ±10 В E1 = ток 4...20 мА |
| 12 | Разъем | K11 = 6 контактов + «земля» |
| 13 | Вариант исполнения |
А = внешний разрешающий В = внутренний разрешающий С = 0 В контроль |
Конфигурации:
