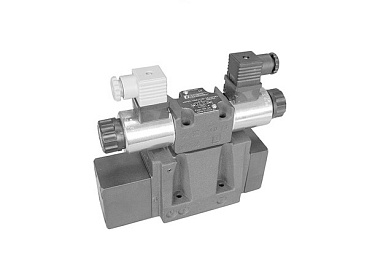

DSPE* - Пропорциональный гидрораспределитель с пилотным управлением

Пилотно-управляемые пропорциональные распределители DSPE*

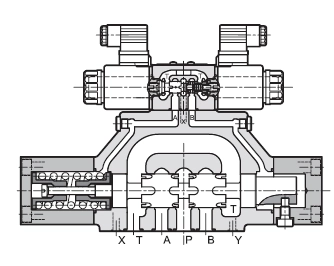

DSPE* — пропорциональные гидрораспределители с пилотным электронным управлением для регулирования направления и расхода рабочей жидкости. Распределители применяются для управления скоростью и позиционированием гидравлических исполнительных механизмов.

Перемещение золотника и расход через распределитель пропорциональны току, подаваемому на электромагнит пилотной ступени. В отличие от серий DSPE*G и DSPE*J, распределители DSPE* не имеют интегрированного электронного блока и работают с внешним источником регулируемого тока или соответствующим электронным блоком управления.

Типоразмеры и номинальный расход DSPE*

Серия включает несколько монтажных типоразмеров — от CETOP P05 и ISO 4401-05 до ISO 4401-10. Максимальное рабочее давление в линиях P, A и B составляет 350 бар.

Для исполнений с двумя значениями расхода первое относится к линии P–A, второе — к B–T. Максимальный фактический расход зависит от типоразмера и достигает 2000 л/мин для DSPE11.

Конфигурации золотников и электромагнитов

Конфигурация распределителя определяется количеством электромагнитов, типом золотника и номинальным расходом. Доступны исполнения с двумя электромагнитами и пружинным центрированием, а также варианты SA и SB с одним электромагнитом и возвратной пружиной.

• C — золотник с закрытыми центрами;
• A — золотник с открытыми центрами;
• RC — дифференциальный золотник с закрытыми центрами;
• RA — дифференциальный золотник с открытыми центрами;
• SA — один электромагнит со стороны отверстия A;
• SB — один электромагнит со стороны отверстия B.

Исполнения с двумя электромагнитами имеют три положения и пружинное центрирование. Варианты SA и SB имеют два рабочих положения — центральное и одно крайнее.

Пропорциональные электромагниты и внешнее управление

Пилотная ступень оснащается пропорциональными электромагнитами на 12 или 24 В постоянного тока. Номинальный ток составляет 1,88 А для катушек 12 В и 0,86 А для катушек 24 В.

Стандартное электрическое подключение выполняется через разъем EN 175301-803, ранее DIN 43650, с кодом K1. Также предусмотрено исполнение K7 с разъемом DEUTSCH.

Для управления распределителями могут применяться внешние электронные блоки. Для исполнений с одним электромагнитом предусмотрены EDC-111, EDC-141, EDM-M111 и EDM-M141; для моделей с двумя электромагнитами — EDM-M211 и EDM-M241.

Пилотное управление и дренаж

Пилотное управление и дренаж могут быть внутренними или внешними. Конфигурация выбирается в зависимости от параметров гидравлической системы.

• II — внутреннее пилотное управление и внутренний дренаж;
• IE — внутреннее пилотное управление и внешний дренаж;
• EI — внешнее пилотное управление и внутренний дренаж;
• EE — внешнее пилотное управление и внешний дренаж.

Рабочее давление в линии пилотного управления X должно находиться в диапазоне от 30 до 210 бар. При внутреннем дренаже допустимое давление в линии T составляет до 10 бар, при внешнем — до 250 бар.

Для внутреннего пилотного управления предусмотрено исполнение Z со встроенным редукционным клапаном с фиксированной настройкой 30 бар.

Рабочие характеристики

Гистерезис распределителей DSPE* составляет менее 4% от максимального расхода, воспроизводимость — менее ±2%. Время отклика зависит от типоразмера распределителя.

Рабочая жидкость и условия эксплуатации

Стандартные исполнения рассчитаны на гидравлические жидкости на основе минеральных масел типов HL и HM по ISO 6743-4 и комплектуются уплотнениями NBR. Для жидкостей HFDR применяются уплотнения FPM с кодом V.

• температура окружающей среды — от −20 до +60 °C;
• температура рабочей жидкости — от −20 до +80 °C;
• диапазон вязкости — от 10 до 400 сСт;
• рекомендуемая вязкость — 25 сСт;
• класс чистоты рабочей жидкости — 18/16/13 по ISO 4406:1999;
• степень защиты стандартного электрического исполнения — IP65.

Исполнение с повышенной коррозионной стойкостью

Для эксплуатации в условиях повышенного воздействия влаги и коррозионной среды предусмотрена версия W7 с цинк-никелевым покрытием открытых металлических частей. Для нее заявлена стойкость к соляному туману до 600 часов.

В зависимости от электрического разъема степень защиты исполнения W7 может достигать IP66/IP68/IP69 и IP69K.

Монтажные плиты

Для части типоразмеров предусмотрены стандартные монтажные плиты с задним или боковым расположением присоединительных отверстий.

Для DSPE5R, DSPE10 и DSPE11 стандартные монтажные плиты в каталоге не предусмотрены.

Подбор и заказ гидрораспределителей DSPE*

Пропорциональные гидрораспределители DSPE* поставляются ПНЕВМАКС под заказ. При подборе учитываются требуемый расход, рабочее давление, монтажный типоразмер, тип золотника, количество электромагнитов, схема пилотного управления и дренажа, напряжение катушек и тип рабочей жидкости.

Для распределителя также подбирается совместимый внешний электронный блок управления. В зависимости от исполнения используются блоки для одного или двух пропорциональных электромагнитов.

Цена и срок поставки зависят от конфигурации. Для подбора DSPE* и получения коммерческого предложения направьте обозначение требуемого исполнения или параметры гидросистемы на адрес shop@pneumax.ru.

Код для заказа:
