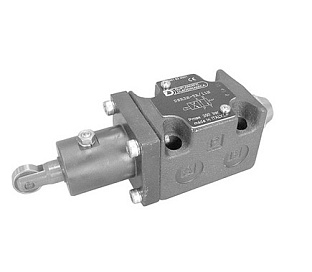

DSR3 - Распределитель гидравлический с механическим управлением (ролик)

Характеристики

Артикул

DSR3

Типоразмеры

DN6

Рабочее давление

350 бар

Расход

до 75 л/мин

Температура эксплуатации

–20 до +80 ºС

Гарантия

2 года

Каталог

Подробный

CAD модель

DSR3LTA11N

Заказать

Подробное описание

Архивная позиция!

Подобрать аналог данной позиции вам помогут менеджеры нашей компании.
Звоните: +7 (495) 739-39-99!

Распределители золотникового типа с механическим управлением производятся в 3-х или 4-х линейном исполнении с различными типами золотников. DSR3* - это распределитель с управлением от механического ролика, имеющий притычную монтажную поверхность по стандарту CETOP 03 (ISO 4401). Корпус распределителя итзготовлен из высокопрочного чугуна. Внутри корпуса выполненны увеличенные каналы для уменьшения потерь давления.
Клапан имеет два варианта исполнения:

ЛЕГКОЕ (короткий ролик);
ТЯЖЕЛОЕ (удлиненный ролик, для тяжелых условий эксплуатации).

Распределитель является двухпозиционным: с возвратной пружиной или с двухсторонним механическим управлением. Сам ролик клапана может быть повернут на 90° относительно монтажной поверхности клапана. Это позволяет обеспечить требуемую гибкость при монтаже. Данный клапан может применяться в гидравлических системах в качестве: конечного выключателя для гидроцилиндра, переключателя скорости движения (нескомпенсированного по давлению), клапана безопасности, распределителя для управления рабочими органами.

Код для заказа:

1	2	-	3	/	4	5
DSR3	L	-	TA	/	11	N

1	Золотниковый распределитель с управлением от ролика по стандарту CETOP 03
2	Вариант исполнения	L = легкое (короткий ролик) H = тяжелое (удлиненный ролик)
3	Тип золотника	TA, R
4	Номер серии	Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5	Уплотнения	N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей

Пример кода для заказа: DSR3H-TA/11N - гидрораспределитель с механическим управлением от ролика, СЕТОР 03, 75 л/мин, 350 бар, для тяжелых условий

Технические характеристики:

Максимальное рабочее давление - отверстия P, A, B - отверстия T	бар	350 25
Номинальный расход	л/мин	75

Монтажные плиты:

С задним расположением присоединительных отверстий	PMMD-AI3G
С боковым расположением присоединительных отверстий	PMMD-AL3G
Размеры отверстий Р, Т, А, В	3/8" BSP

Скачать 2D и 3D модели товара «Распределитель гидравлический с механическим управлением (ролик) DSR3» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
