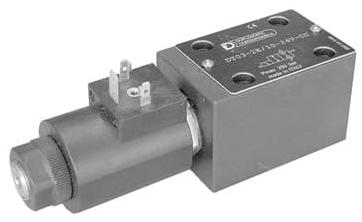

DT03 - Распределитель гидравлический клапанного типа с электромагнитным управлением 4401-03 CETOP 03
Компактный распределитель DT03 с коническим седлом: держит давление без утечек в замкнутых линиях, быстро переключает контуры и стабильно работает в загрязнённых режимах благодаря прямому действию. Маслозаполненные электромагниты рассчитаны на непрерывный цикл и доступны под постоянный и переменный ток.
Преимущества
- Нулевая утечка на седле — герметизация в обоих направлениях для 2‑линейных схем.
- Неприхотлив к загрязнению — прямое действие без золотника, минимум зазоров.
- Надёжная электрочасть — маслозаполненная трубка, теплоотвод через слив, катушка разворачивается на 360°, взаимозаменяемость в пределах типа питания (DC/RAC).
- 100% ED и IP65 при корректной установке разъёма.
- Безопасность при работе с аккумуляторами — штатные жиклёры для ограничения расхода в переходном процессе.
Особенности конструкции
- Стыковой монтаж: ISO 4401‑03, CETOP 4.2‑4‑03‑250.
- Двух- и трёхлинейные исполнения, 2 положения: конфигурации A–D (3‑линейные) и E–H (2‑линейные).
- Опциональные жиклёры в линии P: D08 (Ø0,8), D10 (Ø1,0).
- Ручной дублирующий привод на корпусе.
Технические характеристики
| Монтажная поверхность | ISO 4401‑03‑02‑0‑05 (CETOP 03) |
| Максимальное рабочее давление | 250 бар |
| Максимальный расход | 25 л/мин |
| Температура окружающей среды | −20…+50 °C |
| Температура рабочей жидкости | −20…+80 °C |
| Рабочая вязкость | 10–400 cSt (рекомендовано ~25 cSt) |
| Класс чистоты | ISO 4406:1999 — 20/18/15 |
| Масса |
≈1,3 кг |
Электрическая часть
- Напряжение катушек: 12V‑CC, 24V‑CC, 24RAC, 110RAC, 220RAC.
- Потребление (типично): 22–26,4 Вт; времена срабатывания ~30 мс включение / ~50 мс отключение.
- EMC: 2014/30/EU; Низкое напряжение: 2014/35/EU; защита IP65 при правильном разъёме.
- Для питания AC применять разъёмы типа “D” со встроенным выпрямителем и катушки RAC.
Совместимые жидкости
Минеральные масла HL/HM (ISO 6743‑4) — уплотнения NBR.Для HFDR — уплотнения FPM (код V).
Температуры >80 °C ускоряют старение жидкости и уплотнений.
Область применения
Логические и запорные функции в компактных гидростанциях и плитах CETOP 03: управление подачи/слива контуров, разгрузка линий, блокировка цилиндров и гидромоторов. В аккумуляторных схемах расход в момент переключения ограничивается жиклёром (рекомендуется ставить со стороны аккумулятора).
Код для заказа
| 1 | 2 | - | 3 | 4 | / | 5 | / | 6 | / | 7 | / | 8 |
| DT | 03 | 10 |
| 1 | DT | Направляющий распределитель клапанного типа с электромагнитным управлением |
| 2 | 03 | Типоразмер ISO 4401‑03 |
| 3 | Количество линий |
2 = 2‑линейный 3 = 3‑линейный клапан |
| 4 | Конфигурация |
A-B-C-D = 3‑линейный, 2‑позиционный электромагнитный клапан E-F-G-H = 2‑линейный, 2‑позиционный электромагнитный клапан |
| 5 | Жиклер в линии P |
D08= отверстие Ø0,8 мм D10= отверстие Ø1,0 мм пропустить, если не требуется |
| 6 | Номер серии | габаритные и монтажные размеры остаются неизменными с 10 до 19 |
| 7 | Напряжение питания |
постоянный ток 12V-CC = 12В 24V-CC = 24 В переменный ток 24RAC = 24В 110RAC = 110В 220RAC = 220В |
| 8 | Уплотнения |
пропустить для минеральных масел V = витон для специальных жидкостей |
