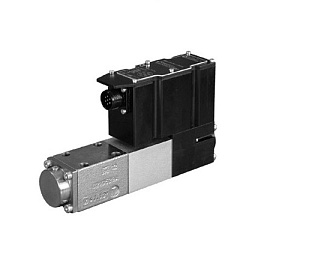

DXE3J - Сервораспределитель пропорциональный быстродействующий со встроенной электроникой
DXE3J — быстродействующий четырехлинейный сервораспределитель прямого действия с пропорциональным электромагнитным управлением, встроенной электроникой и обратной связью по положению золотника. Золотник перемещается в прецизионной гильзе и приводится высокодинамичным пропорциональным электромагнитом без пилотной ступени. Его фактическое положение контролируется линейным датчиком LVDT в замкнутом контуре регулирования. Сервоклапан DXE3J применяется в следящих гидросистемах с обратной связью по положению, скорости или давлению.
Технические характеристики сервораспределителя DXE3J
| Монтажная поверхность | ISO 4401-03 (CETOP 03) |
| Максимальное рабочее давление в каналах P, A, B | 350 бар |
| Максимальное рабочее давление в канале T | 250 бар |
| Номинальный расход при Δp = 70 бар P–T | 5 / 10 / 20 / 40 л/мин |
| Максимальный расход | 70 л/мин |
| Гистерезис | < 0,2 % |
| Воспроизводимость | < 0,1 % |
| Температурный дрейф при ΔT = 40 °C | < 1,0 % |
| Время срабатывания 0–100 % | ≤ 10 мс |
| Обратная связь по положению золотника | датчик LVDT |
| Напряжение питания | 24 В DC (19–35 В DC) |
| Сигнал управления E0 | ±10 В |
| Сигнал управления E1 | 4–20 мА |
| Потребляемая мощность | 35 ВА |
| Класс защиты | IP65 / IP67 |
| Температура окружающей среды | −20…+60 °C |
| Температура рабочей жидкости | −20…+80 °C |
| Диапазон вязкости рабочей жидкости | 5–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты рабочей жидкости | 17/15/12 по ISO 4406; для длительного срока службы — 16/14/11 |
| Вибрация по трём осям | 30 g |
| Масса | 2,6 кг |
Золотники, встроенная электроника и обратная связь
DXE3J выпускается с золотниками с линейной расходной характеристикой и нулевым перекрытием. Исполнение LZ предназначено для малых внутренних утечек, LU отличается характеристикой коэффициента усиления по давлению. Встроенный электронный усилитель обрабатывает управляющий сигнал и сигнал датчика LVDT, формируя замкнутый контур управления положением золотника. Для серии предусмотрено управление по напряжению ±10 В или по току 4–20 мА; электроника также контролирует перегрев и перегрузку, состояние датчика LVDT, обрыв кабеля и сбой питания.
В зависимости от исполнения используется внешний разрешающий сигнал, внутреннее разрешение либо контроль 0 В. Для подключения к системе управления применяется 7-контактный разъем MIL-C-5015-G. Интерфейс LIN-bus с дополнительным сервисным комплектом предусмотрен для запуска и диагностики сервораспределителя.
Аварийная позиция DXE3J
Сервораспределитель имеет три рабочих положения и дополнительную аварийную позицию. При сбое электропитания электроника отключает электромагнит, после чего центрирующие пружины переводят золотник в безопасное положение. Доступны исполнения F1, F3 и FC с различной схемой соединения каналов в аварийном режиме; требуемый вариант выбирается с учетом гидравлической схемы и необходимого состояния исполнительного механизма при отключении управления.
Применение и подбор сервораспределителя DXE3J
DXE3J применяется для управления гидроцилиндрами в следящих гидросистемах с обратной связью по положению, скорости или давлению. При подборе сервораспределителя учитывают требуемый диапазон расхода, исполнение золотника LZ или LU, аварийную позицию, тип управляющего сигнала, рабочую жидкость и материал уплотнений. Для минеральных масел предусмотрены уплотнения NBR, для жидкостей на основе фосфатных эфиров — FPM.
ПНЕВМАКС поставляет сервораспределители DXE3J и выполняет подбор исполнения по параметрам гидросистемы. Купить или заказать DXE3J можно в требуемой конфигурации; цена зависит от выбранного расхода, типа золотника, аварийной позиции, управляющего сигнала и исполнения уплотнений.
Код для заказа:
| 1 | 2 | 3 | 4 | - | 5 | 6 | 7 | / | 8 | 9 | / | 10 | 11 | 12 |
| DX | E | 3 | J | LZ | 05 | F1 | 31 | N | E0 | K11 |
А |
| 1 | Сервораспределитель | |||
| 2 | Пропорциональное электроуправление | |||
| 3 | Типоразмер | ISO 4401-03 | ||
| 4 | Встроенная электроника и обратная связь по положению золотника | |||
| 5 |
Золотники с линейной характеристикой по расходу |
LZ = нулевое перекрытие для малых перетечек (стандарт) LU = нулевое перекрытие для коэффициента усиления по давлению |
||
| 6 | Расход |
01 = 1 л/мин 02 = 2 л/мин |
05 = 5 л/мин 10 = 10 л/мин |
20 = 20 л/мин 40 = 40 л/мин |
| 7 | Вид аварийной позиции |
F1 = закрытые центры F3 = перетекание |
FC = перекрещивающие центры |
|
| 8 |
Номер серии |
Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 | ||
| 9 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
||
| 10 | Сигнал управления |
E0 = напряжение ±10 В E1 = ток 4...20 мА |
||
| 11 | Разъем | K11 = 6 контактов + «земля» | ||
| 12 | Функция контакта С |
А = внешний разрешающий В = внутренний разрешающий С = 0 В контроль |
||
