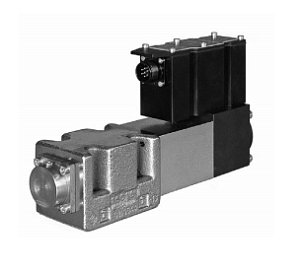

DXE5J - Сервораспределитель пропорциональный быстродействующий со встроенной электроникой
DXE5J — быстродействующий сервораспределитель прямого действия типоразмера ISO 4401-05 (CETOP 05) с пропорциональным электромагнитным управлением, встроенной электроникой и обратной связью по положению золотника. Золотник перемещается в прецизионной гильзе и управляется высокодинамичным пропорциональным электромагнитом без пилотной ступени. Его положение контролируется датчиком LVDT в замкнутом контуре регулирования. Серия рассчитана на номинальные расходы 60 и 100 л/мин и применяется в следящих гидросистемах с обратной связью по положению, скорости или давлению.
Технические характеристики сервораспределителя DXE5J
| Параметр | Значение |
|---|---|
| Монтажная поверхность | ISO 4401-05 (CETOP 05) |
| Максимальное рабочее давление в каналах P, A, B | 350 бар |
| Максимальное рабочее давление в канале T | 250 бар |
| Номинальный расход при Δp = 70 бар P–T | 60 / 100 л/мин |
| Максимальный расход | 100 л/мин |
| Гистерезис | < 0,2 % |
| Порог чувствительности | < 0,1 % |
| Время срабатывания 0–100 % | ≤ 20 мс |
| Обратная связь по положению золотника | LVDT |
| Напряжение питания | 24 В DC (19–30 В DC) |
| Управляющий сигнал стандартного исполнения | ±10 В или 4–20 мА |
| Класс защиты | IP65 / IP67 |
| Класс чистоты рабочей жидкости | 17/15/12 по ISO 4406; для увеличения срока службы — 16/14/11 |
Управление DXE5J и исполнения с промышленными интерфейсами
Стандартное исполнение DXE5J имеет встроенную электронику и поддерживает аналоговый управляющий сигнал ±10 В или токовый сигнал 4–20 мА. Электронный блок обрабатывает управляющий сигнал и данные датчика LVDT, контролирует перегрузку и перегрев электроники, состояние датчика, обрыв кабеля и отклонения напряжения питания. Для подключения используется разъем 6 pin + PE, а для диагностики предусмотрен интерфейс LIN-bus.
Для интеграции сервораспределителя в цифровые системы управления предусмотрено исполнение DXE5JH с Fieldbus-электроникой. В зависимости от конфигурации поддерживаются CANopen, PROFIBUS DP, EtherCAT, Ethernet/IP, PROFINET, PowerLink и IO-Link. Управление может выполняться аналоговым сигналом либо непосредственно через промышленную сеть; также предусмотрено подключение внешних аналоговых и цифровых датчиков. Конкретный набор интерфейсов и разъемов определяется кодом исполнения.
Золотник и аварийное положение FailSafe
DXE5J выпускается с золотниками с линейной расходной характеристикой и нулевым перекрытием. Основное исполнение LZ ориентировано на снижение внутренних утечек; вариант LU предусмотрен для другой характеристики усиления по давлению. Сервораспределитель имеет три рабочих положения и дополнительное аварийное положение. При исчезновении питания электроника отключает электромагнит, после чего центрирующие пружины переводят золотник в FailSafe-позицию. Для серии доступны варианты F1 с закрытым центром, F3 с плавающим центром и FC с перекрестным соединением каналов; FC поставляется по запросу.
Подбор и заказ сервораспределителя DXE5J
При подборе DXE5J учитывают требуемый расход 60 или 100 л/мин, тип золотника, аварийную позицию, вариант управляющего сигнала и исполнение электроники. Для систем с промышленной сетью отдельно определяется необходимый протокол связи и конфигурация внешних датчиков. Для минеральных гидравлических жидкостей типов HL и HM применяются уплотнения NBR, для жидкостей HFDR на основе фосфатных эфиров — FPM.
ПНЕВМАКС поставляет сервораспределители DXE5J и выполняет подбор конфигурации по параметрам гидросистемы и требованиям системы управления. Купить или заказать DXE5J можно в стандартном исполнении со встроенной электроникой или в версии DXE5JH с цифровыми интерфейсами; цена зависит от выбранной конфигурации.
Код для заказа:
| 1 | 2 | 3 | 4 | - | 5 | 6 | 7 | / | 8 | 9 | / | 10 | 11 | 12 |
| DX | E | 5 | J | LZ | 60 | F1 | 31 | N | E0 | K11 |
А |
| 1 | Сервораспределитель | |||
| 2 | Пропорциональное электроуправление | |||
| 3 | Типоразмер | ISO 4401-05 | ||
| 4 | Встроенная электроника и обратная связь по положению золотника | |||
| 5 |
Золотники с линейной характеристикой по расходу |
LZ = нулевое перекрытие для малых перетечек (стандарт) |
||
| 6 | Расход |
60 = 60 л/мин 100 = 100 л/мин |
||
| 7 | Вид аварийной позиции |
F1 = закрытые центры F3 = перетекание |
FC = перекрещивающие центры |
|
| 8 |
Номер серии |
Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 | ||
| 9 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
||
| 10 | Сигнал управления |
E0 = напряжение ±10 В E1 = ток 4...20 мА |
||
| 11 | Разъем | K11 = 6 контактов + «земля» | ||
| 12 | Функция контакта С |
А = внешний разрешающий В = внутренний разрешающий С = 0 В контроль |
||

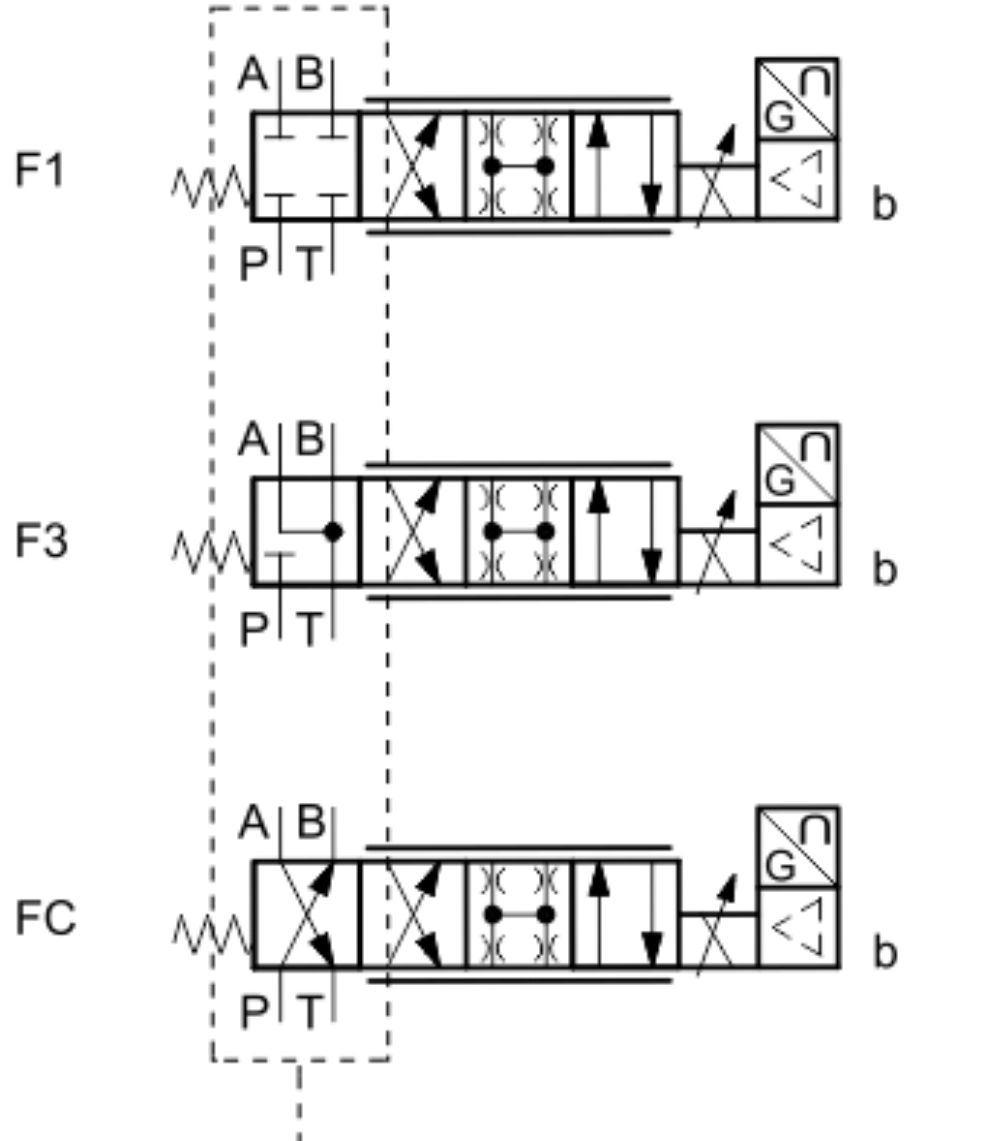

Обозначение на гидравлических схемах:
