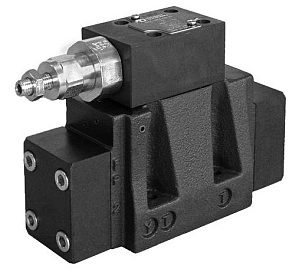

DZC* - Клапан балансировочный

Характеристики
Артикул
DZC*
Диапазон температуры окружающей среды (C°)
-20...+50 С
Максимальное рабочее давление, бар
350 бар
Максимальный расход
150...500 л/мин
Гарантия
2 года


Подробное описание

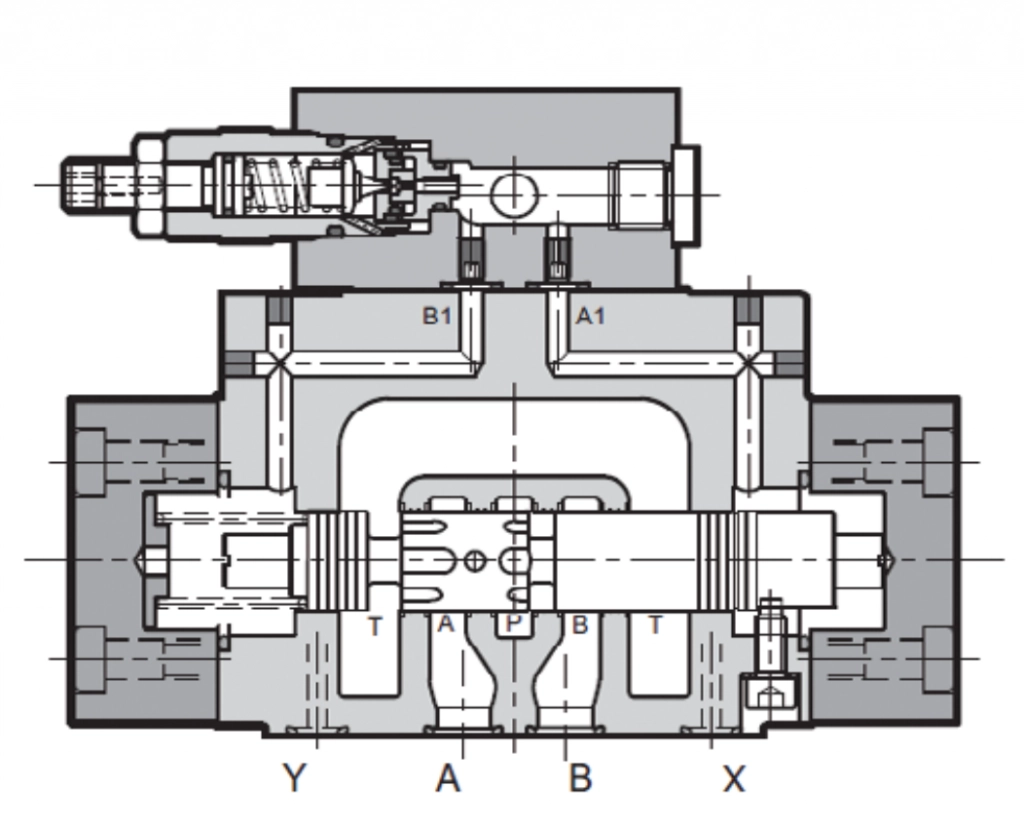

DZC.pngБалансировочные клапаны типа DZC* выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки).

Данные клапаны имеют монтажную поверхность в соответствии со стандартами ISO 4401 (CETOP RP121H). Отверстие В не используется.





Клапаны доступны для заказа в трех типоразмерах с расходами до 500 л/мин.

  • DZC5 CETOP P05 -  расход 150 л/мин
  • DZC5R ISO 4401-05 (CETOP R05) - расход 150 л/мин
  • DZC7 ISO 4401-07 (CETOP 07) - расход 300 л/мин
  • DZC8 ISO 4401-08 (CETOP 08)- расход 500 л/мин

Технические характеристики

     DZC5
DZC5R
DZC7  DZC8
максимальное рабочее давление бар 350
максимальный расход  л/мин 150  300 500
расход пилотного управления  л/мин 1,1
диапазон температур окружающей среды 0С -20/+60
диапазон температур жидкости 0С -20/+80
диапазон вязкости жидкости сСт 10÷400
степень загрязнения жидкости

класс 20/18/15 по ISO 4406:199

рекомендуемая вязкость сСт 25
масса кг 5,6  7,3 14,1

Код для заказа

1 2

-

3

/

4 5

-

6 7

/

8
DZC 5 210 20 N I E
1 Балансировочный клапан
2 Размер 5 = CETOP P05 (Максимальный расход = 150 л/мин)
5R = ISO 4401-05 (CETOP R05) (Максимальный расход = 150 л/мин)
= ISO 4401-07 (CETOP 07) (Максимальный расход = 300 л/мин)
8 = ISO 4404-08 (CETOP 08) (Максимальный расход = 500 л/мин)
3 Диапазон регулировки давления 070 = от 2 до 70 бар
140 = от 2 до 140 бар
210 = от 2 до 210 бар
280 = от 2 до 280 бар
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
6 Управление I = внутреннее
E = внешнее
7 Дренаж I = внутренний
E = внешний
8 Регулировка Пропустить для варианта регулировки винтом с потайной шестигранной головкой
K1 = регулировочная ручка

Пример кода для заказа

DZC5-210/20N-IE - Клапан редукционный, балансировочный, 2-210 бар, 150 л/мин, внутреннее управление, внешний дренаж, СЕТОР P05

Скачать 2D и 3D модели товара «Клапан балансировочный DZC*» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


DZC5-070/20N-II/K1 - Клапан редукционный
177 357.60 ₽
НЕТ В НАЛИЧИИ. ПОД ЗАКАЗ
Подробнее В 1 клик
15317
Присоединение
CETOP P05
Давление настройки максимальное, бар
70
Максимальный расход, л/мин
150
Тип клапана давления
Балансировочный
Монтаж клапана
Установка на плиту
Производитель
DUPLOMATIC MS S.p.a.
