E106 - Клапан арматурный с прямым управлением НЗ (латунь)
E106 - Клапан арматурный с прямым управлением НЗ (латунь): предназначен для контроля потока различных газов и жидкостей (воздух, вода, пар, спирты, масла и другое) находящихся под давлением. Действие клапанов серии E105 основано на открытии или закрытии проходного отверстия в клапанной паре при помощи прямого воздействия магнитного поля на плунжер, создаваемого электрическим полем в электрической катушке. Производитель ACL S.r.l. (Италия).
Клапан арматурный тип 106 - 2/2 нормально закрытый клапан прямого действия. Материал корпуса - латунь (прочность корпуса 80 бар/8 МПа).
Уплотнения: NBR, EPDM, FPM, PTFE.
Возможные опции:
- ручное дублирование
- покрытие латунного корпуса никелем
- использование для работы с кислородом
Основные параметры клапан E106
|
Код для заказа (*) |
Присоединение, BSP |
Ду, мм |
Kv, м3/час |
Тип катушки | Допустимый перепад давления, бар |
Коды уплотнений и их рабочая температура указать вместо © |
||
| мин. | макс. | |||||||
|
переменный ток в катушке |
постоянный ток в катушке |
|||||||
| E106A © 15/// ® | G1/8" | 1,5 | 0,07 | 2 | 0 | 30 | 26 |
B - NBR (пербунан) -10 0С...+90 0С E-EPDM -10 0С...+140 0С V-FPM (вайтон) -10 0С...+130 0С W - PTFE (**) фторопласт -10 0С...+180 0С |
|
E106B © 15/// ® |
G1/4" | 1,5 | 0,07 | 2 | 0 | 30 | 26 | |
|
E106A © 20/// ® |
G1/8" | 2,0 | 0,1 | 2 | 0 | 22 | 20 | |
|
E106B © 20/// ® |
G1/4" | 2,0 | 0,1 | 2 | 0 | 22 | 20 | |
|
E106A © 25/// ® |
G1/8" | 2,5 | 0,15 | 2 | 0 | 16 | 14 | |
|
E106A © 25/// ® |
G1/8" | 2,5 | 0,15 | 5 | 0 | 35 | 33 | |
| E106B © 25/// ® | G1/4" | 2,5 | 0,15 | 2 | 0 | 16 | 14 | |
| E106B © 25/// ® | G1/4" | 2,5 | 0,15 | 5 | 0 | 35 | 33 | |
| E106A © 35/// ® | G1/8" | 3,5 | 0,32 | 2 | 0 | 10 | 8 | |
| E106A © 35/// ® | G1/8" | 3,5 | 0,32 | 5 | 0 | 20 | 19 | |
| E106B © 35/// ® | G1/4" | 3,5 | 0,32 | 2 | 0 | 10 | 8 | |
| E106B © 35/// ® | G1/4" | 3,5 | 0,32 | 5 | 0 | 20 | 19 | |
| E106B © 45/// ® | G1/4" | 4,5 | 0,41 | 2 | 0 | 6,5 | 3,5 | |
| E106B © 45/// ® | G1/4" | 4,5 | 0,41 | 5 | 0 | 14 | 13 | |
| E106B © 52/// ® | G1/4" | 5,2 | 0,47 | 2 | 0 | 40 | 1,8 | |
| E106B © 52/// ® | G1/4" | 5,2 | 0,47 | 5 | 0 | 10 | 9 | |
| E106B © 64/// ® | G1/4" | 6,4 | 0,64 | 2 | 0 | 3 | 1 | |
| E106B © 64/// ® | G1/4" | 6,4 | 0,64 | 5 | 0 | 5 | 4,5 | |
(*) Укажите код уплотнения вместо © и код катушки вместо ®. Например: E106AB20///20E
(**) Для уплотнения из PTFE возможная утечка через клапанную пару не более 0,2 нл/час

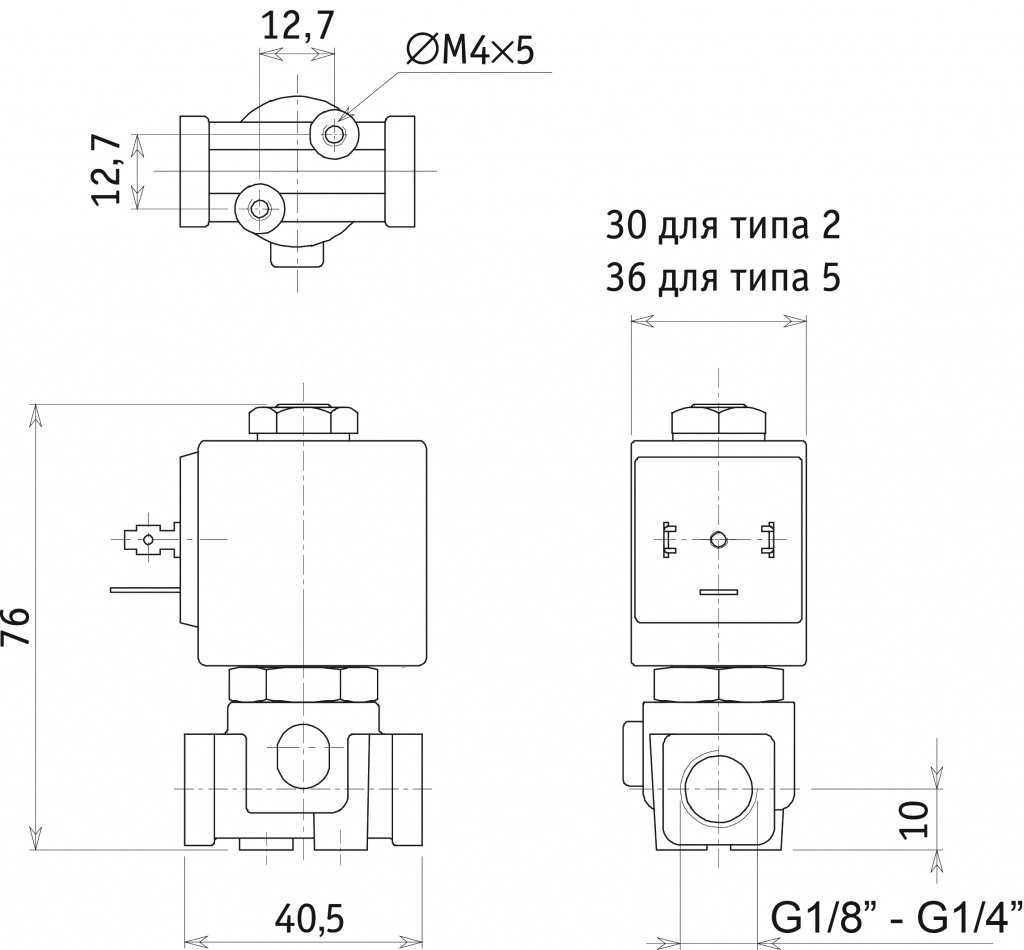

Габаритные размеры клапана
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
