E107 - Клапан арматурный с мембранным усилением НЗ (латунь и нержавеющая сталь)

Характеристики

Артикул

E107

Присоединение

G1/4"-G3"

Рабочее давление

от 0,15 до 15 бар

Температура эксплуатации

от -10° до +140° С (в зависимости от применяемого уплотнения клапана)

Гарантия

2 года

Каталог

Краткий

Товары Подробное описание

Подробное описание

E107 - Клапан арматурный с мембранным усилением НЗ (латунь) производства ACL S.r.l. (Италия): предназначен для контроля потока различных газов и жидкостей находящихся под давлением. Отличительной особенностью клапанов серии E107 является наличие усиливающей мембраны в качестве основного клапана и управляющего этой мембраной ("пилотного") клапана. 2-х линейный клапан имеет корпус с входным и выходным присоединительными отверстиями и бывает нормально закрытым или нормально открытым.

Клапан типа 107 - 2/2 нормально-закрытый клапан с сервоуправляемой диафрагмой. Корпус клапана изготовлен из латуни.

Применяемые уплотнения:

NBR (пербунан)
EPDM
FPM (вайтон)

Возможные опции:

ручное дублирование
покрытие латунного корпуса никелем
исполнение для работы с кислородом
установка взрывобезопасной катушки EEx m II T4 CESI 03 ATEX 213x

Основные технические параметры клапана

Код для заказа	Присоединение, BSP	Ду, мм	Kv, м³/час	Тип катушки	Допустимый перепад давления, бар			Коды уплотнений и их рабочая температура
					мин.	макс.
					мин.	переменный ток в катушке	постоянный ток в катушке
E107B © 10/// ®	G1/4"	10	1,5	3	0,15	15	15	B - NBR (пербунан) -10 ⁰С...+90 ⁰С E-EPDM -10 ⁰С...+140 ⁰С V-FPM (вайтон) -10 ⁰С...+130 ⁰С
E105C © 10/// ®	G3/8"	10	1,7	3	0,15	15	15
E107C © 12/// ®	G3/8"	12	2,0	3	0,15	15	15
E107D © 12/// ®	G1/2"	12	2,2	3	0,15	15	15
E107E © 18/// ®	G3/4"	18	5,2	3	0,15	13	13
E107F © 25/// ®	G1"	24	10,2	3	0,15	10	10
E107G© 37/// ®	G1" 1/4	37	18	2	0,15	10	10
E107H © 37/// ®	G1" 1/2	37	21	2	0,15	10	10
E107I © 50/// ®	G2"	50	36	2	0,15	10	10
E107M© 75/// ®	G2" 1/2	65	64	2	0,3	10	10
E107R© 75/// ®	G3"	75	84	2	0,3	10	10

(*) Укажите код уплотнения вместо © и код катушки вместо ®. Например: E107DB12///30E

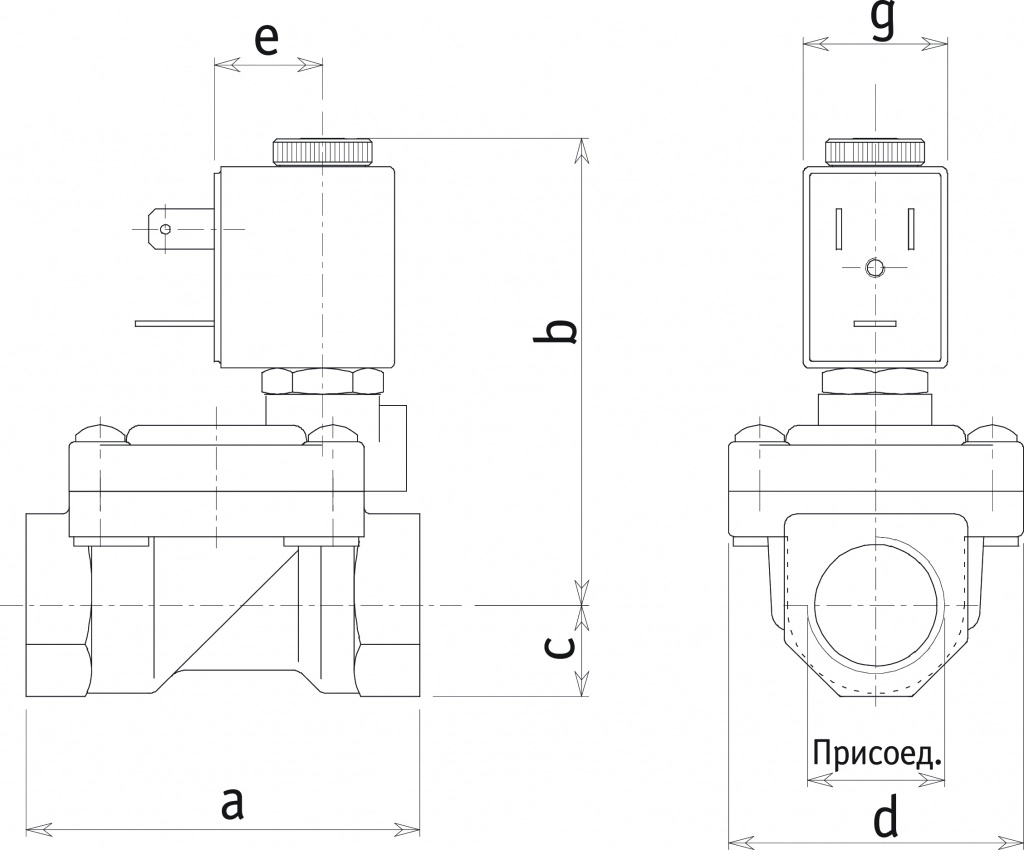

Габаритные размеры

присоединение	a	b	c	d	e	g	масса, кг
G1/4"	47	64	11	32	16	22	0,25
G3/8, Ø12 мм	47	64	11	32	16	22	0,22
G3/8, Ø12 мм	60	73	14	45	16	22	0,45
G1/2"	60	73	14	45	16	22	0,40
G3/4"	75	75	18	55	16	22	0,66
G1"	96	85	20	72	16	22	1,20
G1"1/4	144	95	28	102	21	30	3,2
G1"1/2	144	95	28	102	21	30	2,9
G2"	152	119	35	119	21	30	4,50
G2"1/2	227	135	51	169	21	30	10,00
G3"	227	135	51	169	21	30	9,65
