E108 - Клапан арматурный с мембранным усилением НЗ (латунь)

Характеристики

Присоединение

G3/8"-G1"

Рабочее давление

от 0 до 12 бар

Температура эксплуатации

от -10 до +130 °С

Уплотнение

FPM

Гарантия

2 года

Каталог

Краткий

Товары Подробное описание

Подробное описание

E108 - Клапан арматурный с мембранным усилением НЗ (латунь): предназначен для контроля потока различных газов и жидкостей (воздух, вода, пар, спирты, масла и другое) находящихся под давлением. Действие клапанов серии E108 основано на открытии или закрытии проходного отверстия в клапанной паре при помощи прямого воздействия магнитного поля на плунжер, создаваемого электрическим полем в электрической катушке.

Клапан арматурный тип 108 - 2/2 нормально закрытый клапан с сервоуправляемой диафрагмой. Корпус клапана выполнен из латуни (прочность корпуса 25 бар/2,5 МПа).
Возможные опции: покрытие латунного корпуса никелем.

Основные технические параметры клапанов

Код для заказа (*)	Присоединение, BSP	Ду, мм	Kv, м³/час	Тип катушки	Требуемый перепад давления, бар			Коды уплотнений и их рабочая температура
					мин.	макс.
					мин.	переменный ток в катушке	постоянный ток в катушке
E108C V 12/// ®	G3/8"	12	2,0	2	0	10	-	V-FPM (вайтон) -10 ⁰С...+130 ⁰С
E108C V 12/// ®	G3/8"	12	2,0	5	0	12	10
E108D V 12/// ®	G1/2"	12	2,2	2	0	10	-
E108D V 12/// ®	G1/2"	12	2,2	5	0	12	10
E108E V 18/// ®	G3/4"	18	4,5	5	0	9	-
E108E V 18//// ®	G3/4"	18	4,5	5	0	-	9
E108F V 25/// ®	G1"	24	8,5	5	0	7	-
E108F V 25/// ®	G1"	24	8,5	5	0	-	8

(*) Укажите код уплотнения вместо © и код катушки вместо ®. Например: E108DV12///20E

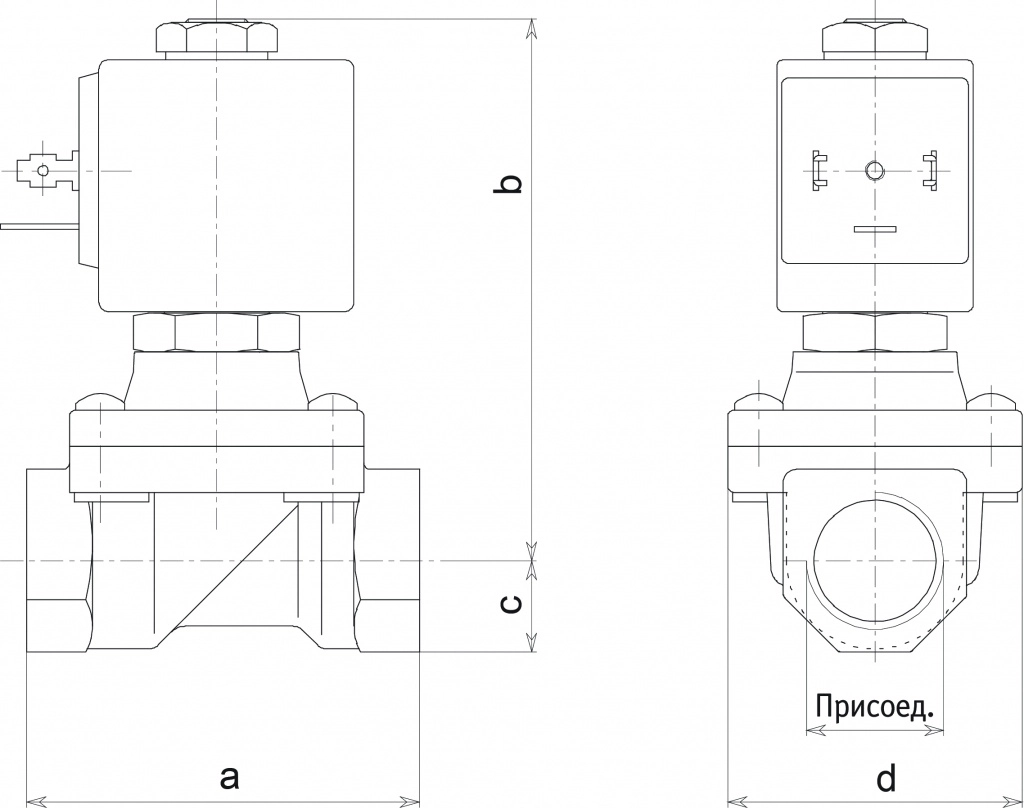

Габаритные размеры

присоединение	a	b	c	d	масса, кг катушки тип 2	масса, кг катушки тип 5
G3/8"	60	83	14	45	0,5	0,58
G1/2"	60	83	14	45	0,45	0,53
G3/4"	75	90	18	55	-	0,75
G1"	96	101	20	72	-	1,2

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.

Сортировать по: цене

наличию на складе наименованию

E108DV12///52E - Клапан запорный с мембранным усилением в сборе с катушкой

E108DV12///52E - Клапан запорный с мембранным усилением, 2/2 НЗ, присоединение G1/2", давление 0-12бар, с катушкой 220В переменного тока (до 80°C), корпус из латуни, уплотнения - FPM (-10...+130°С)
