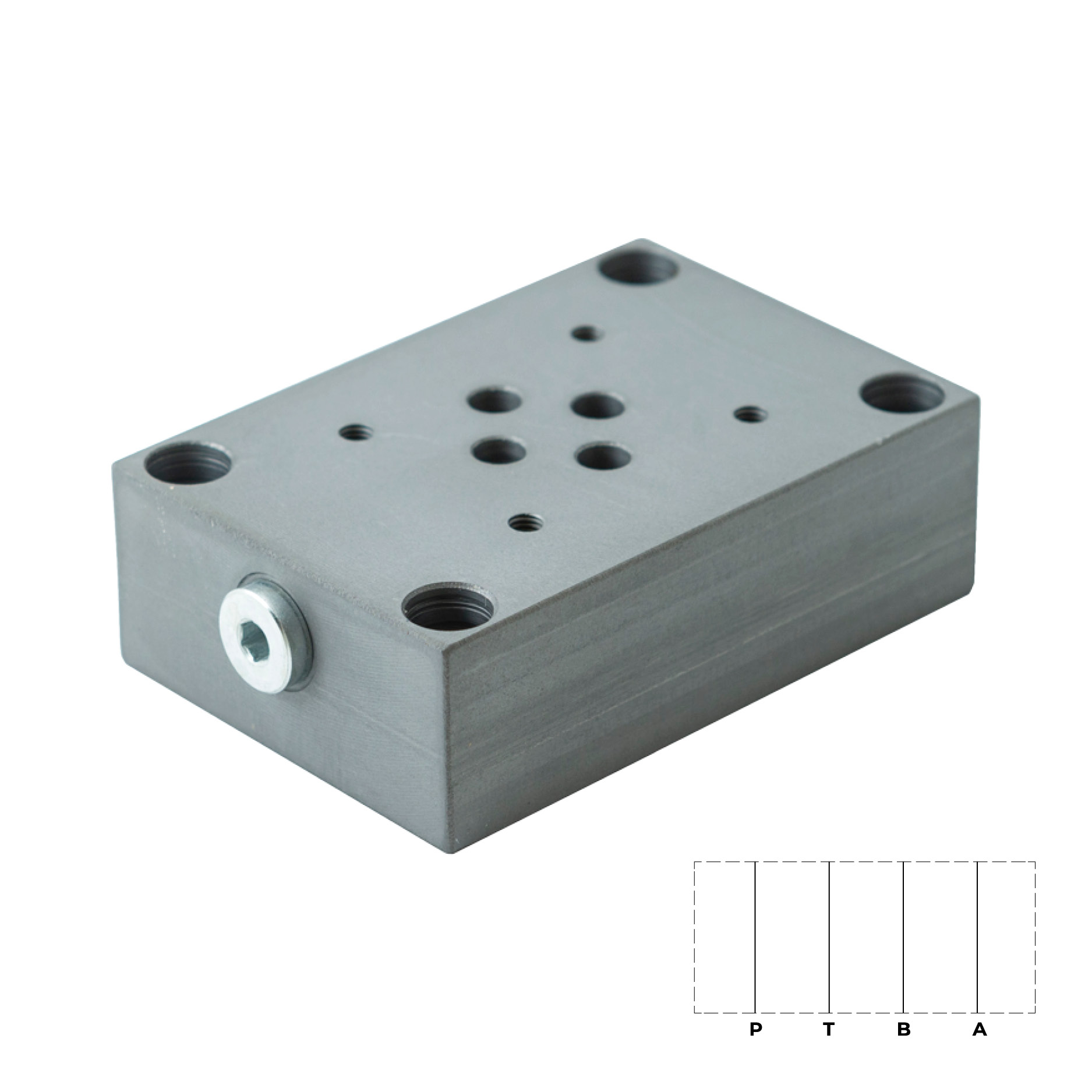

PMMD-AI3G/20_1961261 - Плита для распределителей и клапанов, CETOP 03, P-T-A-B=G3/8", 350 бар, порты на задней панели, сталь

PMMD-AI3G/20 — одноместная стальная монтажная плита для установки гидрораспределителей и клапанов с присоединительной поверхностью CETOP 03. Исполнение рассчитано на максимальное рабочее давление 350 бар и применяется для подключения одного гидравлического аппарата к трубопроводам системы.

Плита имеет четыре основных канала P, T, A и B с резьбовыми портами G3/8" BSP. Все внешние присоединения расположены на задней панели. Масса плиты составляет 1 кг.

Заднее расположение портов подходит для компоновок, в которых трубопроводы выводятся за монтажную панель или внутрь оборудования. Такое исполнение позволяет освободить боковое пространство вокруг установленного клапана и сформировать более упорядоченную трубную разводку.

При подборе необходимо проверить соответствие монтажной поверхности клапана стандарту CETOP 03, схему каналов и допустимые рабочие параметры аппаратуры. Размер резьбовых портов плиты не следует определять только по обозначению CETOP.
