Гидравлический шланг высокого давления по индивидуальному заказу

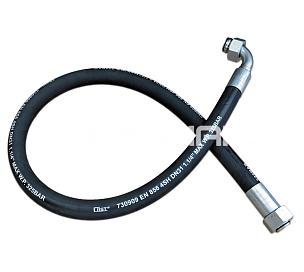

Рукав высокого давления (РВД) представляет собой гибкий трубопровод для передачи рабочей среды под давлением. РВД применяют на участках гидравлических систем, где требуется подвижное соединение или использование жесткого трубопровода затруднено конструкцией оборудования.
ПНЕВМАКС изготавливает рукава высокого давления по индивидуальным параметрам. При заказе выбираются тип рукава, номинальный диаметр, длина, типы штуцеров с обеих сторон и, при необходимости, угол их взаимного разворота.
Конструкция рукава высокого давления
РВД имеет многослойную конструкцию. Основными элементами являются:
- внутренний слой;
- армирующий каркас из металлических или текстильных элементов;
- наружный защитный слой.
Конкретная конструкция и характеристики рукава зависят от выбранного типа РВД.
Код для заказа РВД
Код индивидуального рукава формируется из шести основных параметров:
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| DKO-10L90 | 2SN | 08 | 0500 | 90 | DKO-10L90 |
Пример кода заказа: DKO-10L90 / 2SN - 08 - 0500 / 90 / DKO-10L90.
| № | Параметр | Варианты |
|---|---|---|
| 1 | Тип штуцера слева | CE*L, CE*S, DKO*S, DKO*L, DKO*L90, DKO*S90, DKO*L45, DKO*S45, SFL, SFL*90, SFL*45 |
| 2 | Тип рукава | 1SN, 2SN, 4SH, 4SP |
| 3 | DN рукава | от 06 до 38 |
| 4 | Длина рукава, мм | по заданию заказчика |
| 5 | Угол разворота штуцеров |
 указывается при наличии двух угловых штуцеров; при 0° параметр пропускается |
| 6 | Тип штуцера справа | CE*L, CE*S, DKO*S, DKO*L, DKO*L90, DKO*S90, DKO*L45, DKO*S45, SFL, SFL*90, SFL*45 |
Какие данные нужны для изготовления РВД
Для подбора и изготовления рукава необходимо указать тип и DN рукава, требуемую длину, типы присоединительных штуцеров, рабочее давление и рабочую жидкость. Если с обеих сторон используются угловые штуцеры, дополнительно указывается угол их взаимного разворота.
Длина РВД определяется по установленной схеме замера с учетом присоединительной арматуры. Для рукавов с двумя угловыми штуцерами положение фитингов относительно друг друга также является частью задания на изготовление.
Срок изготовления РВД по заданию заказчика - 1-2 дня.
