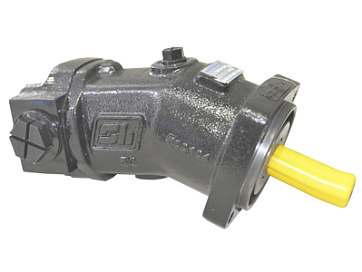

H1C - Насос гидравлический аксиально-поршневой нерегулируемый
Гидронасосы серии H1С являются нерегулируемыми аксиально-поршневыми насосами с наклонным блоком цилиндров и предназначены для применения в замкнутых и незамкнутых гидравлических системах. Надежная конструкция, оснащенная сферическим отшлифованным распределителем и высококачественные детали, позволяют насосам и моторам серии H1С обеспечивать рабочее давление до 350 бар (5100 psi), а пиковое - до 450 бар (6500 psi).
Благодаря тому, что аксиально-поршневые насосы проходят лабораторные и проверены на практике, они имеют очень высокий КПД и большой срок службы, даже при плохой фильтрации рабочей жидкости. За счет применения подшипников тяжелой серии вал насоса может воспринимать большие осевые радиальные нагрузки.
Универсальная конструкция включает в себя различные регуляторы и виды конца вала, которые позволяют адаптировать аксиально-поршневые насосы H1С для различных применений в промышленной и мобильной технике. Также насосы H1С имеют два исполнения присоединительного фланца: по стандартам ISO и SAE.
Технические характеристики аксиально-поршневых насосов H1С
Гидравлические рабочие жидкости: Используйте гидравлические масла на минеральной основе с антикоррозионными, противоокислительными и предотвращающими износ добавками (HL и HM). Вязкость при рабочей температуре должна находится в предела 15 - 40 сСт. Для коротких промежутков времени и во время холодного пуска вязкость может достигать 800 сСт. Вязкость менее 10 сСт недопустима. Вязкость 10 и 15 сСт допустима в тяжелых условиях эксплуатации и только на короткие промежутки времени. Более подробная информация указана в разделе «Рабочие жидкости и фильтрация».
Температура: Рабочая температура масла должна находится в диапазоне от -250С до +900С. Работа насоса вне обозначенного диапазона температур недопустима.
Фильтрация: Правильная фильтрация масла очень важна для длительной и надежной работы аксиально-поршневой машины. Для того, чтобы гарантировать правильную работы насоса (мотора), максимальный класс чистоты рабочей жидкости должен быть не менее 14 по ГОСТ 17216 (11 по NAS 1638 или 21/19/16 по ISO 4406).
Всасывающее давление: Для насосов, применяющихся в незамкнутых гидросистемах. Минимальное абсолютное давление во всасывающем канале 0.8 бар (11.6 psi).
Рабочее давление: Максимально допустимое давление для постоянного цикла работы в напорных каналах составляет 350 бар (5100 psi).
Пиковое давление - 450 бар (6500 psi). Если два гидромотора соединены последовательно, рабочее давление ограничено следующими значениями:
-
Р1 - макс. 400 бар (5800 psi)
-
Р2 - макс. 200 бар (2900 psi).
Давление в корпусе и в дренаже: Максимально допустимое давление в корпусе и в дренажном канале составляет 1.5 бар (22 psi). Большее давление может повредить уплотнение вала или уменьшить его срок службы.
Уплотнения: Уплотнения применяемые в стандартных насосах H1V выполнены из NBR (бутадиен-нитрильный каучук). Для специальных случаев (высокие температуры или специальные жидкости) возможно заказать насос с уплотнениями FKM (Витон). В других случаях рекомендуем обратится в наш отдел технической поддержки.
Приводной вал: На валу установленный подшипники, которые способны воспринимать радиальную и аксиальную нагрузки. Допустимые величины нагрузок указаны в соответствующем разделе «Срок службы подшипников аксиально-поршневых машин».
Минимальная скорость вращения: Минимальная скорость вращения - это минимальное число оборотов, при котором аксиально-поршневая машина работает плавно. Плавность работы на низких частотах вращения зависит от многих факторов, таких как вид нагрузки и рабочее давление. При скорости вращения свыше 150 об/мин плавность работы полностью обеспечивается. Однако, также допустимы и меньшие частоты вращения.
Установка и монтаж: Насосы и моторы серии H1С могут устанавливаться в любом положении и в любом направлении. Аксиально-поршневые машины данного типа имеют раздельные всасывающую и дренажную полости, и поэтому нуждаются в отдельном дренаже.
Клапаны фланцевого присоединения: Для заказа доступны клапаны фланцующиеся на гидромотор для применения в замкнутых и открытых гидросистемах.
1. «Работа аксиально-поршневых машин H1V, H1C и SH11C на негорючих жидкостях типа HF».
