HPB - Напорные гидравлические фильтры до 315 бар, CETOP 03/05
Фильтры HPB для модульного монтажа CETOP 03 и CETOP 05
Фильтры HPB предназначены для очистки масла в напорной линии при рабочем давлении до 315 бар. Модульное присоединение позволяет установить фильтр на гидравлическом блоке с соответствующими монтажными размерами. Для DN6 предусмотрен интерфейс CETOP 03, для DN10 — CETOP 05. При подборе необходимо проверить не только типоразмер, но и соответствие каналов и монтажных поверхностей блока.
Головка фильтра изготовлена из чугуна с шаровидным графитом, корпус — из стали. Температура эксплуатации составляет от −20 до +95 °C. В приведённых ниже моделях используются уплотнения NBR. Фильтрующий элемент заменяется отдельно от корпуса.
Характеристики фильтров HPB061 и HPB282
| Код | Монтажный интерфейс | Рабочее давление, бар | Тонкость фильтрации, мкм | Класс фильтроэлемента |
|---|---|---|---|---|
| HPB061FYN-G | CETOP 03 | 315 | 3 | Y — 210 бар |
| HPB061GYN-G | CETOP 03 | 315 | 10 | Y — 210 бар |
| HPB282FXN-G | CETOP 05 | 315 | 3 | X — 20 бар |
| HPB282GXN-G | CETOP 05 | 315 | 10 | X — 20 бар |
Класс X или Y характеризует стойкость фильтроэлемента к перепаду давления: X — 20 бар, Y — 210 бар. Эти значения нельзя использовать вместо рабочего давления корпуса 315 бар. Для типоразмера CHP061 предусмотрено исполнение Y.
Фильтрующие материалы F и G имеют обозначения тонкости фильтрации 3 и 10 мкм соответственно, материал N — 6 мкм. Для этих волокнистых материалов указан коэффициент фильтрации βx ≥ 75. При подборе замены учитывают одновременно тонкость и эффективность фильтрации, типоразмер, класс стойкости к перепаду давления и материал уплотнений.

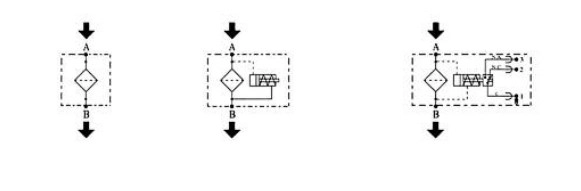

Максимальный номинальный расход серии достигает 90 л/мин. Допустимый расход конкретной модели зависит от фильтроэлемента, вязкости масла и допустимых потерь давления. Контроль загрязнения выполняется по перепаду давления с помощью совместимого визуального или электрического дифференциального индикатора. Обычный манометр, измеряющий давление в одной точке гидролинии, не заменяет такой контроль.
Код заказа фильтра HPB и сменного элемента CHP
В качестве примера рассмотрим HPB061FYN-G:
- HPB — фильтр в сборе;
- 061 — типоразмер;
- F — волокнистый фильтрующий материал, 3 мкм;
- Y — класс стойкости фильтроэлемента к перепаду давления, 210 бар;
- N — уплотнения NBR;
- G — резьба 1/2″ BSP для подключения индикатора; монтажный интерфейс самого фильтра — CETOP 03.
В схеме обозначения также предусмотрены типоразмеры 282 и 283, фильтрующие материалы G — 10 мкм и N — 6 мкм, уплотнения V — Viton. Исполнение без завершающего обозначения G имеет резьбу M20 × 1,5 для индикатора.
Сменные элементы обозначаются CHP. Например, для HPB061FYN-G используется CHP061FYN. При заказе сохраняют типоразмер, фильтрующий материал, класс стойкости к перепаду давления и исполнение уплотнений. Обозначения материалов в кодах HPB и HMM различаются, поэтому сменный элемент необходимо подбирать по полному артикулу.
Напорные гидравлические фильтры HPB рассчитаны на рабочее давление до 315 бар и модульный монтаж с присоединительными размерами CETOP 03 или CETOP 05. Они очищают масло в напорном канале гидравлического блока. Серия включает сменные фильтроэлементы с тонкостью фильтрации от 3 мкм.
При выборе проверяют монтажный интерфейс, расход и характеристики фильтроэлемента. Параметры представленных моделей и расшифровка кодов приведены во вкладке «Подробное описание».
Купить напорный фильтр HPB CETOP 03/05
В интернет-магазине ПНЕВМАКС представлены фильтры HPB для модульного монтажа CETOP 03 и CETOP 05. Для подбора необходимы присоединительные размеры блока, максимальный расход через фильтр, рабочее давление с учётом пиков и требования к чистоте масла. При замене установленного фильтра дополнительно проверяют его габариты и пространство для обслуживания.
Цена и наличие выбранного артикула указаны в карточке товара, цены приведены с НДС. Оформить заказ можно через интернет-магазин. Для комплектации сменным фильтроэлементом CHP и индикатором загрязнения сообщите полный код фильтра. Получить консультацию технических специалистов ПНЕВМАКС можно по телефону +7 (495) 739-39-99.
