KHS - Компактные гидравлические цилиндры

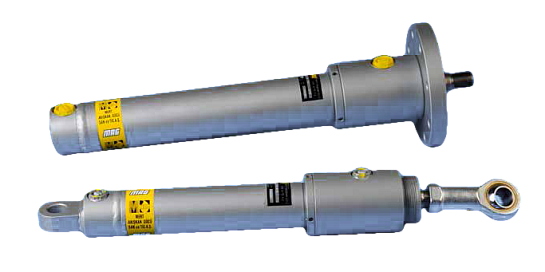

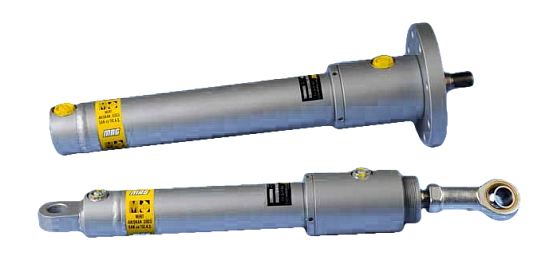

Компактные гидроцилиндры KHS для промышленного оборудования

Гидроцилиндры серии KHS — компактные гидравлические цилиндры для установки в промышленное оборудование. Серия рассчитана на номинальное рабочее давление 160 бар; опционально доступны цилиндры на 250 бар. Диаметры поршня составляют от 40 до 200 мм, стандартный ряд рабочих ходов — от 100 до 500 мм.

Компактная конструкция позволяет применять гидроцилиндры KHS в механизмах, где необходимо учитывать монтажные размеры исполнительного элемента. Серия предусматривает различные способы крепления, варианты исполнения штока, стандартные и высокотемпературные уплотнения, а также исполнение с демпфированием в конце хода.

Варианты исполнения гидроцилиндров:

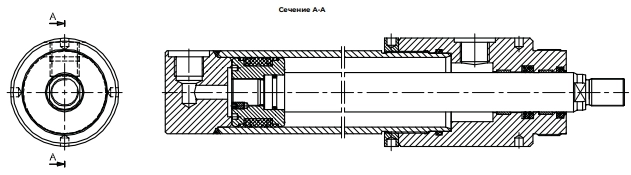

KHS компактный гидравлический цилиндр

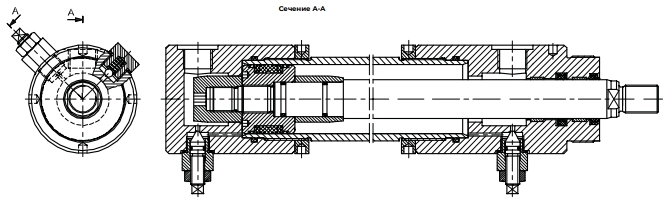

KHS-Y компактный гидравлический цилиндр с демпфированием

• Тип рабочей жидкости - минеральное масло вязкостью 5 сСт-300 сСт
• Шток выполнен из стали Ck45, хромирован
• Корпус цилиндра выполнен из стали 52 Bk, хонингован

Технические характеристики компактных гидроцилиндров KHS

Диаметры поршня и штока гидроцилиндров KHS

Компактные гидравлические цилиндры KHS выпускаются с диаметрами поршня 40, 50, 63, 80, 100, 125, 160 и 200 мм. Для стандартных исполнений соответствующий ряд диаметров штока составляет 22, 28, 36, 45, 56, 70, 90 и 110 мм.

Каталог также предусматривает дополнительные диаметры штока для отдельных типоразмеров. Конкретное сочетание диаметра поршня и штока выбирается с учетом требуемого усилия, рабочего хода и характера нагрузки.

Демпфирование компактных гидроцилиндров KHS

Гидроцилиндры KHS доступны в стандартном исполнении и в исполнении KHS-Y с демпфированием. Демпфирование используется для снижения скорости поршня в конце рабочего хода и уменьшения динамических нагрузок, возникающих при достижении крайнего положения.

Наличие демпфирования задается в коде заказа обозначением Y. Необходимость такого исполнения определяется скоростью движения, массой перемещаемых элементов и режимом работы механизма.

Монтажные исполнения компактных гидравлических цилиндров KHS

Для интеграции гидроцилиндров KHS в конструкцию оборудования предусмотрены различные способы монтажа и присоединения штока:

• ÖFB — передний фланец;
• AFB — задний фланец;
• AEB — проушина на задней крышке;
• AEBK — проушина со сферическим шарниром на задней крышке;
• OEB — цапфы на промежуточной опоре;
• AB — крепление на лапах;
• ÖEB — наконечник штока;
• ÖEBK — наконечник штока со сферическим шарниром.

Положение промежуточных цапф может изменяться в зависимости от длины рабочего хода и требований заказчика. Способ крепления выбирается с учетом кинематики механизма, направления нагрузки и необходимой подвижности соединения.

Исполнения штока гидроцилиндров KHS

В стандартном исполнении шток гидроцилиндра KHS изготавливается из стали Ck45 и имеет хромированную поверхность. Для других условий эксплуатации предусмотрены:

• RH — закаленный и хромированный шток;
• RS — хромированный шток из нержавеющей стали AISI 304.

Исполнение штока выбирается в зависимости от механической нагрузки и условий эксплуатации гидравлического цилиндра.

Высокотемпературное исполнение гидроцилиндров KHS

В стандартном исполнении гидроцилиндры KHS комплектуются уплотнениями NBR + PU и рассчитаны на температуру рабочей жидкости от −20 до +80 °C.

Для работы при повышенной температуре предусмотрено исполнение SV с уплотнениями Viton. Максимальная рабочая температура для такого исполнения составляет +150 °C.

Рабочий ход компактных гидравлических цилиндров KHS

Стандартные значения рабочего хода серии KHS составляют 100, 200, 300, 400 и 500 мм. Другие значения выполняются по запросу. Для гидроцилиндров с ходом более 500 мм требуется отдельное согласование исполнения.

Габаритные размеры цилиндра зависят от диаметра поршня, рабочего хода и выбранного способа монтажа. Монтажные чертежи и размеры для основных исполнений приведены в техническом каталоге серии KHS.

Код для заказа гидроцилиндров KHS

Комплекты уплотнений для гидроцилиндров KHS

Для серии KHS предусмотрены отдельные комплекты уплотнений, которые выбираются по диаметру поршня и штока, наличию демпфирования и температурному исполнению.

Для гидроцилиндров на 160 бар доступны стандартные комплекты NBR или NBR + PU и высокотемпературные комплекты Viton. Комплекты предусмотрены как для стандартных цилиндров, так и для исполнения KHS-Y с демпфированием. Для другого рабочего давления или специального исполнения подбор выполняется по фактической конфигурации цилиндра.

Подбор, заказ и поставка компактных гидроцилиндров KHS

ПНЕВМАКС выполняет подбор и поставку компактных гидроцилиндров KHS по рабочим параметрам промышленного гидропривода. При подборе учитываются требуемое усилие, рабочее давление, диаметр поршня и штока, ход, способ монтажа, температурный режим, исполнение штока и необходимость демпфирования.

Гидроцилиндры KHS поставляются под заказ. Чтобы купить или заказать компактный гидравлический цилиндр KHS, необходимо определить основные рабочие параметры и требуемое исполнение. Цена гидроцилиндра KHS зависит от типоразмера, рабочего хода, способа крепления, демпфирования, исполнения штока и уплотнений и предоставляется по запросу. Поставка осуществляется по России.
