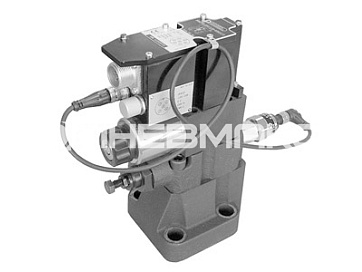

PRE*J - Клапан предохранительный c пилотным пропорциональным электронным управлением и интегрированным электронным блоком с обратной связью по давлению CETOP R06/R08/R10

Пропорциональные предохранительные клапаны PRE*J предназначены для управления давлением в гидравлических системах с помощью электрического управляющего сигнала.

Клапаны выполнены по схеме перепускных предохранительных клапанов с пилотным пропорциональным управлением, встроенным электронным блоком и обратной связью по давлению. Монтажная поверхность соответствует стандарту ISO 6264 (CETOP RP 121H).

Серия PRE*J применяется в гидросистемах промышленного оборудования, где требуется точное регулирование давления, стабильность настройки и интеграция клапана в автоматизированные системы управления.

Конструкция и принцип работы пропорциональных клапанов PRE*J

В клапанах PRE*J давление регулируется пропорционально опорному сигналу, поступающему на встроенный электронный блок управления.

Электроника управляет работой пропорционального электромагнита и обрабатывает сигнал обратной связи по давлению, обеспечивая поддержание заданного значения давления в гидросистеме.

Двухкаскадная конструкция клапана и увеличенные проходные сечения уменьшают перепады давления при работе оборудования и снижают потери энергии. Клапан устанавливается в напорную линию гидросистемы и выполняет функцию ограничения давления путем перепуска рабочей жидкости в линию возврата.

Особенности пропорциональных клапанов давления PRE*J

Серия PRE*J имеет следующие особенности:

• пилотное пропорциональное управление;
• встроенный электронный блок управления;
• обратная связь по давлению;
• монтажная поверхность ISO 6264 (CETOP RP 121H);
• двухкаскадная конструкция;
• возможность подключения к аналоговым и цифровым системам управления;
• встроенный механический предохранительный клапан ручной настройки.

Механический предохранительный клапан используется как дополнительный элемент ограничения давления при работе системы.

Исполнения PRE10J, PRE25J и PRE32J

Пропорциональные клапаны PRE*J выпускаются в трех типоразмерах в зависимости от требуемого расхода гидросистемы.

Максимальное рабочее давление клапанов серии составляет 350 бар.

Доступны исполнения с диапазонами регулирования давления:

• до 140 бар;
• до 210 бар;
• до 350 бар.

Варианты электронного управления клапанов PRE*J

В зависимости от требований системы управления доступны три варианта исполнения встроенной электроники.

PRE*J — стандартное исполнение

Клапаны PRE*J поддерживают:

• управляющий сигнал 0–10 В;
• управляющий сигнал 4–20 мА;
• сигнал контроля давления;
• диагностический интерфейс LIN-bus.

Подключение выполняется через разъем 6 pin + PE.

PRE*JL — исполнение с компактным электронным блоком

PRE*JL применяется для систем, где требуется компактное исполнение клапана.

Доступные интерфейсы:

• 0–10 В;
• 4–20 мА;
• IO-Link;
• CANopen.

Подключение выполняется через разъем M12, 5 pin.

PRE*JH — исполнение с промышленными сетевыми интерфейсами

PRE*JH предназначены для интеграции пропорционального клапана давления в цифровые системы управления оборудованием.

Поддерживаются интерфейсы:

• EtherCAT;
• Ethernet/IP;
• Profinet.

В зависимости от конфигурации доступны аналоговая и цифровая обратная связь.

Технические характеристики клапанов PRE*J

Для работы с минеральными маслами используются уплотнения NBR. Исполнения с уплотнениями FPM применяются для специальных рабочих жидкостей, включая жидкости типа HFDR.

Обозначение на гидравлических схемах:

Монтажные плиты для клапанов PRE*J

Для установки клапанов PRE*J используются монтажные плиты с задним расположением присоединительных отверстий.

Дополнительное оборудование для клапанов PRE*J

Для эксплуатации и обслуживания клапанов дополнительно поставляются:

• электрические разъемы;
• соединительные элементы;
• оборудование для диагностики встроенной электроники.

Для диагностики пропорциональных клапанов со встроенной электроникой применяется устройство LINPC-USB/30.

Электрический разъем 7 контактов DIN 43563 с защитой IP67 заказывается отдельно.

Нестабильное регулирование давления клапаном PRE*J

При колебаниях настроенного значения давления в системе с пропорциональным предохранительным клапаном PRE*J необходимо проверить гидравлическую и электрическую части системы.

Для стабильной работы клапана важно отсутствие воздуха в клапане и гидросистеме, корректная работа обратной связи по давлению, отсутствие загрязнений в пилотных каналах и соответствие параметров управляющего сигнала требованиям электронного блока.

Также необходимо проверить:

• наличие дополнительных предохранительных клапанов в гидравлическом контуре, которые могут влиять на работу клапана;
• состояние фильтрации рабочей жидкости и отсутствие загрязнений в каналах управления;
• качество подключения электрического кабеля, включая экранирование и заземление;
• стабильность настройки давления при отключении исполнительного механизма от контура.

Общий порядок проверки причин нестабильного регулирования давления пропорциональными клапанами приведен в статье «Причины нестабильного регулирования давления пропорциональными клапанами».

Подбор и поставка пропорциональных клапанов PRE*J

ПНЕВМАКС выполняет подбор и поставку пропорциональных клапанов давления PRE*J для промышленных гидросистем.

При выборе клапана учитываются:

• требуемое давление регулирования;
• расход гидросистемы;
• типоразмер клапана;
• вариант электронного управления;
• требования к интеграции в систему автоматизации.

Специалисты ПНЕВМАКС помогают подобрать исполнение клапана, монтажные элементы и необходимые комплектующие для установки в составе гидросистемы.

Код для заказа:

Скачать 2D и 3D модели товара «Клапан предохранительный c пилотным пропорциональным электронным управлением и интегрированным электронным блоком с обратной связью по давлению CETOP R06/R08/R10 PRE*J» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
