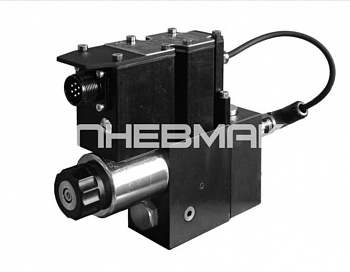

PZE3J - Клапан редукционный с пилотным пропорциональным электронным управлением и интегрированным электронным блоком с обратной связью по давлению CETOP 03

Пропорциональные редукционные клапаны PZE3J применяются для точного управления давлением в гидравлических системах промышленного оборудования.

ПНЕВМАКС выполняет подбор и поставку клапанов PZE3J с пилотным пропорциональным управлением, встроенной электроникой и системой обратной связи по давлению.

Клапаны серии PZE3J представляют собой трехлинейные редукционные клапаны с пилотным пропорциональным электронным управлением, интегрированным электронным блоком и обратной связью по давлению. Монтажная поверхность соответствует стандарту ISO 4401-03 (CETOP 03).

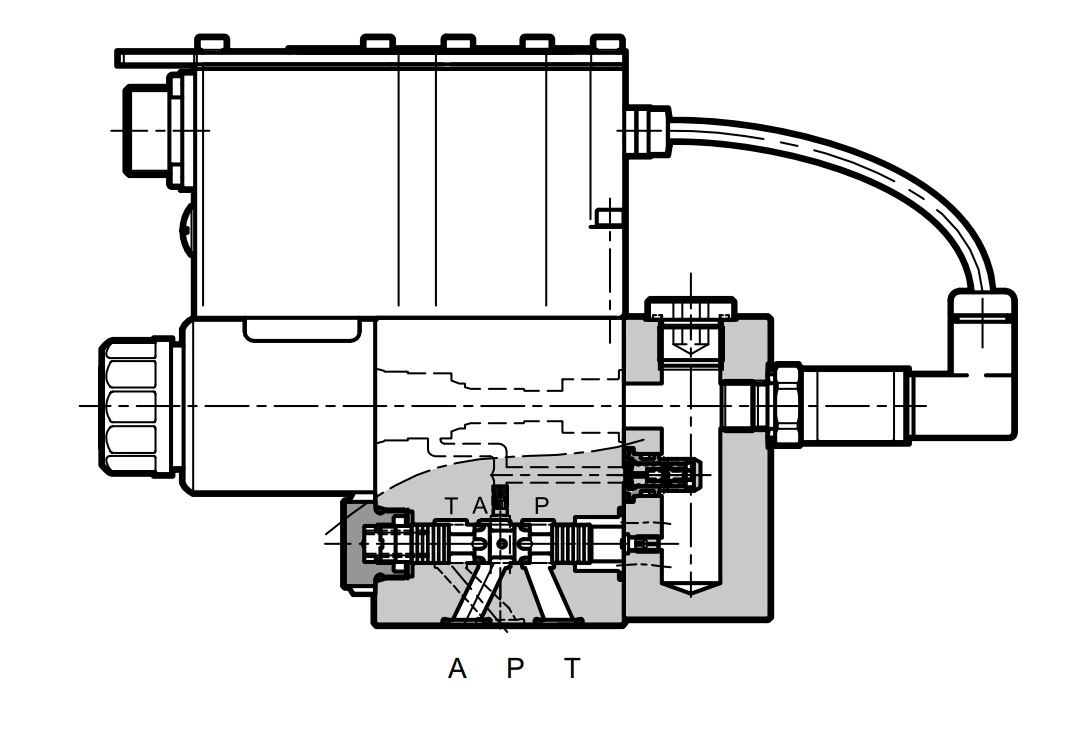

Принцип работы клапана PZE3J

Клапан регулирует давление на выходе из порта A.

При работе он снижает давление в линии P или сбрасывает избыточное давление из линии A в линию T, поддерживая заданное значение давления.

В отличие от клапанов без обратной связи, PZE3J контролирует фактическое давление в системе и корректирует управляющее воздействие для более точного поддержания установленного значения.

Клапаны применяются в гидравлических контурах, где требуется стабильное управление давлением, например, в системах гидравлического противовеса и балансировки нагрузки.

Особенности клапанов PZE3J

Основные особенности серии:

• пилотное пропорциональное электронное управление;
• встроенный электронный блок;
• обратная связь по давлению;
• монтажная поверхность ISO 4401-03 (CETOP 03);
• максимальное рабочее давление до 350 бар;
• максимальный расход до 40 л/мин;
• возможность выбора аналоговых и цифровых интерфейсов управления;
• поддержка подключения к промышленным сетям управления;
• цифровая настройка параметров через электронный драйвер.

Преимущества обратной связи по давлению

Использование обратной связи позволяет повысить точность регулирования давления в гидросистеме.

Электронный блок получает информацию о фактическом давлении и корректирует работу клапана в режиме замкнутого регулирования.

Это особенно важно для оборудования, где требуется:

• стабильное поддержание давления при изменении нагрузки;
• точное управление исполнительными механизмами;
• снижение влияния внешних факторов на работу гидросистемы.

Технические характеристики PZE3J

Исполнения клапанов PZE3J

Серия PZE3J выпускается в нескольких вариантах исполнения электронного блока:

Стандартный электронный блок

Используются аналоговые управляющие сигналы:

• 0–10 В;
• 4–20 мА.

Доступен контроль давления через выходной сигнал обратной связи.

Компактный электронный блок PZE3JL

Исполнение с компактной электроникой поддерживает:

• аналоговое управление;
• интерфейс IO-Link;
• CANopen.

Через цифровые интерфейсы доступны данные диагностики, включая:

• состояние соленоида;
• ошибки конфигурации;
• температуру корпуса;
• время включения;
• вибрационные параметры.

Исполнение с подключением к полевой шине PZE3JH

Вариант для интеграции в промышленные системы автоматизации.

Поддерживаются интерфейсы:

• EtherCAT;
• Ethernet/IP;
• Profinet.

Исполнение позволяет использовать цифровую коммуникацию, диагностику через регистры шины и подключение цифровой или аналоговой обратной связи.

Области применения PZE3J

Клапаны PZE3J используются в гидравлических системах, где требуется:

• точное регулирование давления;
• автоматическое поддержание параметров гидроконтура;
• интеграция компонентов гидросистемы в систему управления оборудования.

Типовые применения:

• гидравлические системы балансировки нагрузки;
• оборудование с регулируемыми усилиями;
• автоматизированные производственные установки;
• промышленные гидроприводы.

Монтаж и дополнительные элементы

Клапаны устанавливаются на монтажные поверхности ISO 4401-03.

Для монтажа доступны плиты:

• PMMD-AI3G — с задним расположением портов;
• PMMD-AL3G — с боковым расположением портов.

Размеры портов P, T, A, B — 3/8" BSP.

Дополнительно поставляются соединительные разъемы, кабели и комплекты для запуска и диагностики.

Купить пропорциональный редукционный клапан PZE3J

ПНЕВМАКС поставляет пропорциональные редукционные клапаны PZE3J для промышленных гидравлических систем.

При подборе учитываются:

• диапазон регулируемого давления;
• требуемая точность регулирования;
• тип управляющего сигнала;
• необходимость интеграции в систему автоматизации;
• вариант обратной связи и диагностики.

Инженеры ПНЕВМАКС выполняют подбор исполнения клапана PZE3J и комплектующих для подключения к конкретной гидросистеме.
