PCM8 - Компенсатор давления прямого действия 2х или 3х линейный с фиксированной или регулируемой настройкой CETOP 08
Клапан PCM8 является двух- или трехлинейным регулятором давления, спроектированным в модульном исполнении с посадочной поверхностью, соответствующей стандартам CETOP и ISO. Предназначен для поддержания на постоянном уровне заданного перепада давления между магистралью P и магистралями А и В (на выбор).
Обычно этот клапан используется совместно с пропорциональными распределителями (E5P4) для того, чтобы регулировать расход независимо от колебаний давления.
Выбор давления управления от магистралей А или В осуществляется автоматически посредством логического клапана «ИЛИ», встроенного в компенсатор. Настройка компенсатора фиксированная (4 или 8 бар) и может быть выбрана при заказе. Канал LS может быть использован для настройки или измерения давления.
Пилотное управление и дренаж
| Тип клапана | Наличие заглушки | |
| PCM8-P*/IE | Внутреннее управление и внешний дренаж |
НЕТ
|
| PCM8-P*/EE | Внешнее управление и внешний дренаж |
ДА
|
Дренаж всегда внешний
Код для заказа:
| 1 | 2 | - | 3 | 4 | / | 5 | 6 | / | 7 | 8 |
| PCM | 8 | P | 4 | I | E | 10 | N |
| 1 | Компенсатор давления модульного исполнения | |
| 2 | Типоразмер | 8 = CETOP 08 |
| 3 | Вариант исполнения |
P = регулирование в магистрали P с управлением от магистралей A и B PT = регулирование в магистрали P с управлением от магистралей A, И или T |
| 4 | Настройка компенсатора |
4 = 4 бара 8 = 8 бар |
| 5 | Пилотное управление |
I = внутреннее (внутри компенсатора в обход клапана) E = внешнее (линия X) ПРИМЕЧАНИЕ: распределитель, комбинируемый с компенсатором, должен иметь внешнее пилотное управление) |
| 6 | Дренаж | E = внешний дренаж (линия Y) |
| 7 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 8 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
Пример кода для заказа: PCM8-P4/EE/10N - компенсатор давления модульный CETOP 08, 320 бар, 300 л/мин

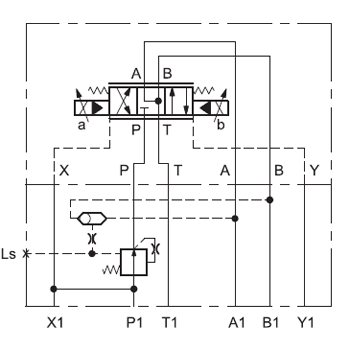

Пример применения:
.png)
Скачать 2D и 3D модели товара «Компенсатор давления прямого действия 2х или 3х линейный с фиксированной или регулируемой настройкой CETOP 08 PCM8» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
