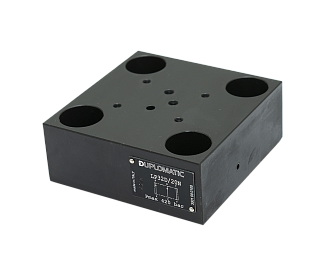

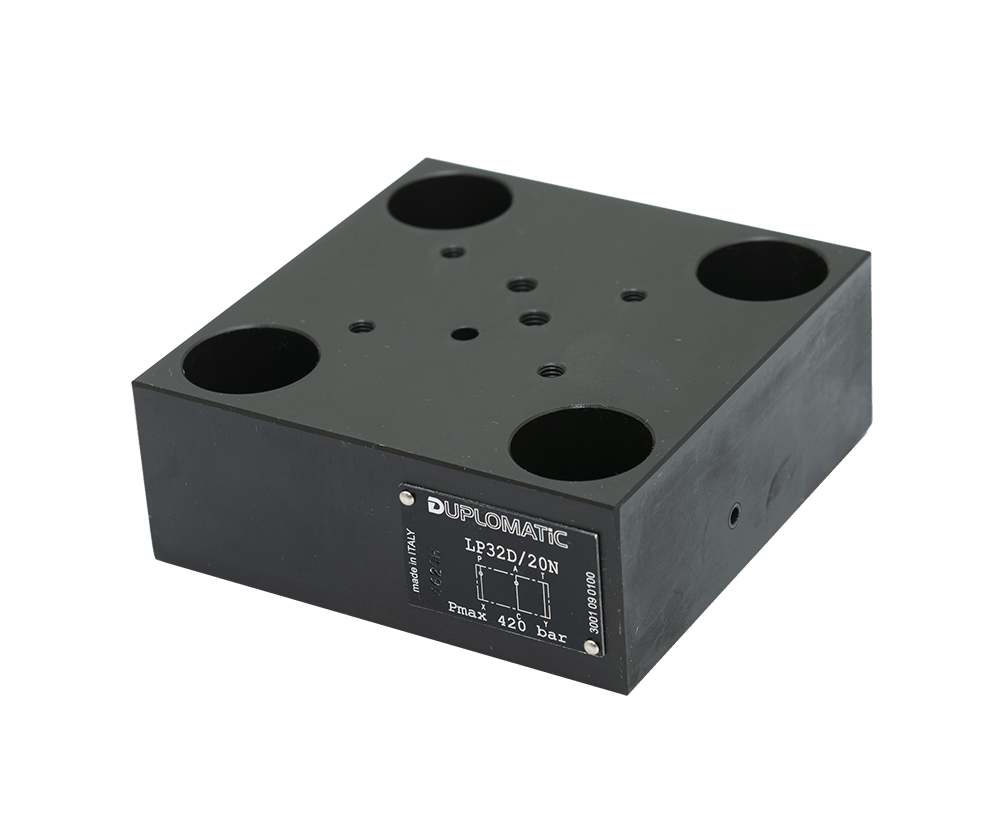

LP32-D/20N - Крышка к картриджному клапану, Ду32

LP32-D/20N - крышка типа D для встраиваемого логического клапана LC номинального размера ND32. Ее задача - сформировать управление основным клапаном с функциями переключения потока и обратного клапана.

Крышка имеет монтажную поверхность ISO 4401-03 для установки управляющего распределителя. В типовой схеме с DS3-TA при отсутствии электрического сигнала поток A-B перекрывается, а после переключения распределителя открывается свободное сообщение между линиями.

Отверстия в пилотных каналах предусматривают установку сменных дросселей. С их помощью можно изменять характеристики управляющего потока без изменения основного встраиваемого клапана.

Исполнение LP32-D/20N рассчитано на ND32, относится к серии 20 и имеет уплотнения NBR.
