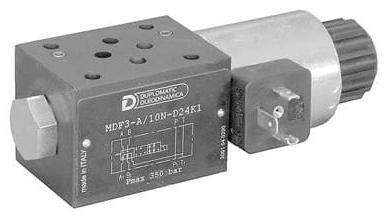

MDF3 - Клапан отсечной электромагнитный CETOP 03

Характеристики
Артикул
MDF3
Типоразмер
DN6
Рабочее давление
350 бар
Расход
50 л/мин
Питание
постоянный ток
Безопасные положения
закрытое / разгруженное
Гарантия
2 года


MDF3 - отсечной гидравлический клапан прямого действия с электромагнитным управлением в модульном исполнении CETOP 03. Клапан применяется в гидросистемах, где при снятии электрического сигнала необходимо автоматически перевести рабочие линии в заданное состояние.

MDF3 может устанавливаться под направляющими и сервораспределителями и использоваться для управления состоянием гидравлических линий при потере электропитания. В зависимости от исполнения при обесточенном электромагните рабочие линии либо перекрываются, либо соединяются со сливом.

Варианты безопасного положения

Исполнение Состояние при снятии питания
F1 закрытое положение - рабочие линии перекрыты
F3 разгруженное положение - рабочие линии соединены со сливной линией

Буква A или B в обозначении определяет сторону расположения управляющего элемента. В представленных на странице исполнениях MDF3-F3B электромагнит расположен со стороны B, а при снятии питания клапан переходит в разгруженное положение.

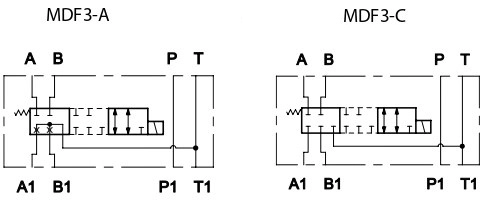

Гидравлические схемы отсечного клапана MDF3 CETOP 03

Технические характеристики

Характеристика Значение
Типоразмер CETOP 03 / ISO 4401-03
Тип управления электромагнитное, прямого действия
Максимальное рабочее давление в линиях P, A и B 350 бар
Максимальное давление в линии T 210 бар
Максимальный расход 50 л/мин
Температура окружающей среды -20...+50 °C
Температура рабочей жидкости -20...+80 °C
Диапазон вязкости рабочей жидкости 10-400 сСт
Рекомендуемая вязкость 25 сСт
Допустимый уровень загрязнения 20/18/15 по ISO 4406:1999
Масса 1,5 кг

Электромагнитное управление

Катушка устанавливается на трубке электромагнита и фиксируется резьбовым кольцом. Конструкция позволяет поворачивать катушку для удобства электрического подключения.

Для MDF3 предусмотрены катушки постоянного тока на 12, 24, 48, 110 и 220 В, а также исполнение без катушки. В представленных на странице товарах используются катушки 12 и 24 В постоянного тока.

Электрическое подключение выполняется через разъем EN 175301-803, ранее DIN 43650. Электроразъем заказывается отдельно.

Рабочая жидкость

Для гидравлических жидкостей на основе минеральных масел типов HL и HM применяются уплотнения NBR. Для жидкостей типа HFD-R предусмотрены уплотнения FPM.

Код для заказа MDF3

1 2 - 3 / 4 5 - 6 7
MDF 3 F3B 10 N D24 K1
Позиция Параметр Значение
1-2 Тип оборудования MDF3 - отсечной электромагнитный клапан модульного исполнения CETOP 03
3 Безопасное положение и сторона управления F1 = рабочие линии перекрыты
F3 = рабочие линии соединены со сливом
A = управляющий элемент со стороны A
B = управляющий элемент со стороны B
4 Номер серии 10, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19
5 Уплотнения N = NBR для минеральных масел
V = FPM для специальных рабочих жидкостей
6 Напряжение питания катушки D12 = 12 В постоянного тока
D24 = 24 В постоянного тока
D48 = 48 В постоянного тока
D110 = 110 В постоянного тока
D220 = 220 В постоянного тока
D00 = клапан без катушки
7 Электрическое соединение K1 = подключение катушки через разъем EN 175301-803 (ранее DIN 43650)

Пример кода для заказа: MDF3-F3B/10N-D24K1 - отсечной электромагнитный клапан CETOP 03, разгруженное положение при снятии питания, управляющий элемент со стороны B, серия 10, уплотнения NBR, катушка 24 В постоянного тока.

Гайка фиксации катушки и соответствующие уплотнительные кольца поставляются вместе с клапаном. Электрический разъем заказывается отдельно.

2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.


В разделе представлены отсечные электромагнитные клапаны MDF3 модульного исполнения CETOP 03. Товарные исполнения MDF3-F3B имеют разгруженное положение при снятии питания и доступны с катушками постоянного тока 12 и 24 В.

Принцип работы, варианты безопасного положения, технические характеристики и расшифровка кода заказа представлены во вкладке «Подробное описание».

Как заказать отсечные электромагнитные клапаны MDF3 CETOP 03

На странице представлены клапаны MDF3-F3B с разгруженным безопасным положением и электромагнитом со стороны B. Доступны исполнения с питанием катушки 12 и 24 В постоянного тока.

При подборе MDF3 необходимо учитывать требуемое состояние гидролиний при снятии питания, сторону установки управляющего элемента, напряжение катушки, рабочее давление, расход и тип гидравлической жидкости.
