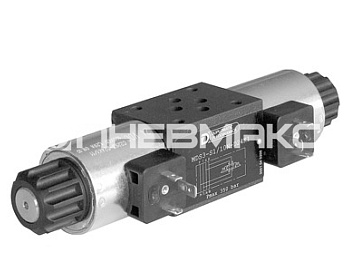

MDS3 - Распределитель гидравлический CETOP 03 в модульном исполнении
MDS3 - направляющий гидрораспределитель с электромагнитным управлением в модульном исполнении ISO 4401-03 (CETOP 03). Распределитель применяется для переключения направлений потока рабочей жидкости и может иметь двух- или трехпозиционную схему распределения в зависимости от выбранного золотника.
Каналы P, T, A и B проходят непосредственно через корпус клапана. Благодаря этому MDS3 может устанавливаться между другими модульными аппаратами CETOP 03 и использоваться для построения компактных гидравлических блоков без дополнительных трубопроводных соединений между элементами.
Подключение распределителя к линиям P, T, A и B позволяет реализовывать различные схемы коммутации потока. Для отдельных исполнений с электромагнитами постоянного тока предусмотрена функция плавного переключения золотника.
Схемы распределения MDS3
Гидравлическая функция распределителя определяется типом золотника. Для серии MDS3 предусмотрены исполнения S*, SA*, SB*, RSA1, RSB1, TA и TB. Конфигурации TA31 и TB31 доступны только для электромагнитов постоянного тока.
Выбор золотника выполняется по требуемым соединениям каналов P, T, A и B в исходном и переключенном положениях. Для определения конкретной гидравлической схемы необходимо использовать обозначение соответствующей конфигурации.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Монтажный размер | ISO 4401-03 (CETOP 03) |
| Максимальное рабочее давление в линиях P, A и B | 350 бар |
| Максимальное давление в линии T, постоянный ток | 210 бар |
| Максимальное давление в линии T, переменный ток | 140 бар |
| Максимальный расход | 50 л/мин |
| Температура окружающей среды | -20...+50 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | класс 10 по NAS 1638 / 20/18/15 по ISO 4406 |
| Масса исполнения с одним электромагнитом | 1,5 кг |
| Масса исполнения с двумя электромагнитами | 2 кг |
Плавное переключение
Функция плавного переключения предусмотрена для исполнений S12, SA12 и SB12 с электромагнитами постоянного тока. Она снижает скорость перемещения золотника и позволяет уменьшить резкость разгона и торможения гидравлического исполнительного механизма.
На время переключения влияют расход, рабочее давление, вязкость и температура жидкости. Для корректной работы системы плавного переключения трубки электромагнитов должны оставаться заполненными маслом. Производитель рекомендует в таком случае поддерживать в сливной линии T противодавление 1-2 бара.
Электромагнитное управление
Для MDS3 предусмотрены электромагниты постоянного и переменного тока. Катушка крепится к арматурной трубке резьбовым кольцом и может поворачиваться на 360° для удобства размещения электрического соединения.
Для постоянного тока доступны исполнения на 12, 24, 28, 48, 110 и 220 В. Для переменного тока предусмотрены варианты на 24, 48, 110/120 и 220/240 В, а также исполнения на 110 и 220 В при частоте 60 Гц.
Допускается также поставка распределителя без катушки: D00 для исполнения постоянного тока и A00 для исполнения переменного тока.
Электрические соединения
| Код | Исполнение |
|---|---|
| K1 | соединение DIN 43650, стандартное исполнение |
| K7 | DEUTSCH DT04-2P; применяется с катушками D12 и D24 |
| K12 | DUAL DIN 43650 с соединением M12 для питания двух электромагнитов одним кабелем |
Для исполнения K1 ответный электрический разъем заказывается отдельно. Исполнение K12 поставляется вместе с соответствующим электроразъемом. Для K7 ответный разъем в комплект не входит.
Ручное дублирование
В стандартном исполнении ручное дублирование встроено в трубку электромагнита. Дополнительно доступны следующие варианты:
- CM - защитный резиновый колпачок встроенного ручного дублирования;
- CP - кнопка ручного дублирования, только для электромагнитов постоянного тока;
- CPK - кнопка ручного дублирования с фиксатором, только для электромагнитов постоянного тока.
Рабочая жидкость и монтаж
Для стандартного исполнения применяются гидравлические жидкости на основе минеральных масел типов HL или HLP. Для жидкостей типа HFD-R используются уплотнения FPM.
Распределители с центрирующими или возвратными пружинами могут устанавливаться в любом положении. Исполнения типа R без пружин должны монтироваться горизонтально. Клапан устанавливается на монтажную плиту либо непосредственно на другой модульный аппарат CETOP 03.
Как заказать гидрораспределитель MDS3
Для формирования кода заказа необходимо определить схему распределения, тип питания и напряжение катушки, материал уплотнений, электрическое соединение, необходимость плавного переключения и вариант ручного дублирования.
| 1 | 2 | - | 3 | / | 4 | 5 | - | 6 | 7 | / | 8 | / | 9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MDS | 3 | S12 | 10 | N | D24 | K1 | F | CM |
| Позиция | Параметр | Значение |
|---|---|---|
| 1-2 | Тип оборудования | MDS3 - направляющий гидрораспределитель модульного исполнения CETOP 03 |
| 3 | Схема распределения |
S* / SA* / SB* RSA1 / RSB1 TA / TB TA31 / TB31 - только для постоянного тока |
| 4 | Номер серии | 10, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 5 | Уплотнения |
N = NBR для минеральных масел V = FPM для специальных рабочих жидкостей |
| 6 | Напряжение питания |
Постоянный ток: D00 = без катушки D12 = 12 В D24 = 24 В D28 = 28 В D48 = 48 В D110 = 110 В D220 = 220 В Переменный ток: A00 = без катушки A24 = 24 В, 50 Гц A48 = 48 В, 50 Гц A110 = 110 В, 50 Гц / 120 В, 60 Гц A220 = 220 В, 50 Гц / 240 В, 60 Гц F110 = 110 В, 60 Гц F220 = 220 В, 60 Гц |
| 7 | Электрическое соединение |
K1 = DIN 43650 K7 = DEUTSCH DT04-2P, только для D12 и D24 K12 = DUAL DIN 43650 с соединением M12 |
| 8 | Плавное переключение |
Пропустить, если не требуется F = функция плавного переключения, только для постоянного тока и золотников S12, SA12 и SB12 |
| 9 | Ручное дублирование |
Пропустить для стандартного встроенного ручного дублирования CM = защитный резиновый колпачок CP = кнопка ручного дублирования, только DC CPK = кнопка с фиксатором, только DC |
Пример кода для заказа: MDS3-S12/10N-D24K1/F/CM - гидрораспределитель модульного исполнения CETOP 03, золотник S12, серия 10, уплотнения NBR, питание 24 В постоянного тока, электрическое соединение K1, плавное переключение и защитный колпачок ручного дублирования.
При подборе MDS3 необходимо учитывать требуемую схему соединения каналов, рабочее давление, расход, тип питания электромагнита и условия переключения. Специалисты ПНЕВМАКС помогут определить исполнение и сформировать код заказа.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.
Заказ и доставка MDS3
Заказать гидрораспределитель MDS3 CETOP 03 можно в ПНЕВМАКС после определения требуемой схемы распределения и электрического исполнения.
Оплатить заказ можно:
- по безналичному расчету;
- банковской картой;
- наличными в фирменном магазине ПНЕВМАКС.
ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому способ доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.
