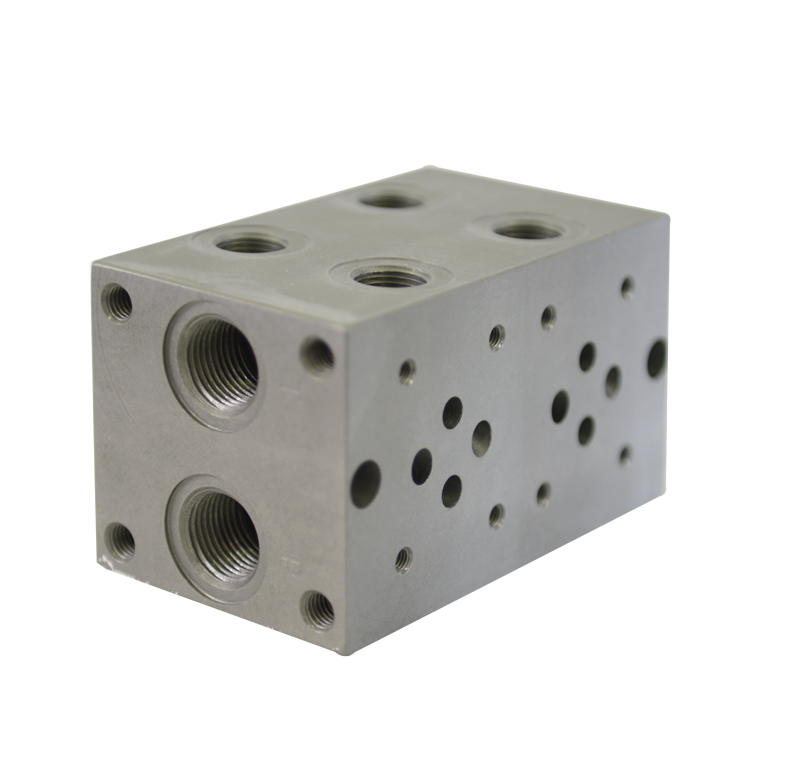

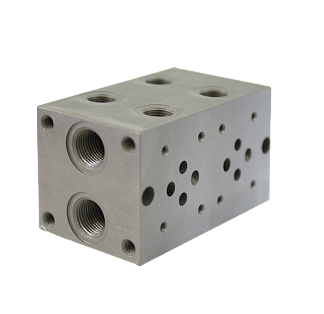

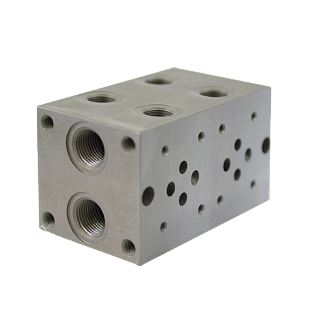

EM213/2Y - Плита для батарейного монтажа, 2 места, СЕТОР 03, каналы сбоку, сталь, P и Т = G1/2", А и В = G3/8"

EM213/2Y — двухместная стальная монтажная плита для батарейной установки распределителей и клапанов с поверхностью CETOP 03. Два посадочных места позволяют объединить в одном гидравлическом узле два аппарата, работающих от общих напорной и сливной линий.

Каналы P и T имеют резьбовые присоединения G1/2" BSP, индивидуальные рабочие каналы A и B каждой секции — G3/8" BSP. Все внешние подключения расположены сбоку. Масса плиты составляет 3,5 кг.

Двухместное исполнение подходит для компактных блоков управления, в которых требуется подключить два отдельных исполнительных контура без применения двух самостоятельных одноместных плит. Общие каналы сокращают количество соединительных трубопроводов между аппаратами.

При подборе необходимо проверить соответствие обоих устанавливаемых клапанов поверхности CETOP 03, суммарный расход через общие каналы P и T и расположение рабочих линий A и B.
